Cum se face o conductă de tip sandwich pentru coș:

Dacă vorbim despre ușurința instalării și siguranța funcționării, conducta de sandwich pentru coșul de fum - construită cu mâinile tale, va fi cea mai bună opțiune pentru casa ta sau cabana. Coșurile de acest tip au un număr de avantaje, aproape absența funinginii pe pereți și, prin urmare, creșterea siguranței la incendiu.

În plus, nu se va condensa și este foarte ușor de întreținut. Datorită caracteristicilor sale, un astfel de dispozitiv este ideal pentru clădirile din lemn, cum ar fi băile, care vor fi discutate mai jos. Și ca material suplimentar, vă vom arăta videoclipul din acest articol.

Pasii de instalare

Notă. Instalarea unei țevi de tip sandwich presupune folosirea unui dispozitiv de etanșare termoizolant pentru acostare, astfel încât aerul să nu se scurge. În caz contrar, acest lucru va duce la o scădere a calității împingătoare și a căldurii de transfer a cuptorului în sine.

Dispozitiv de țevi

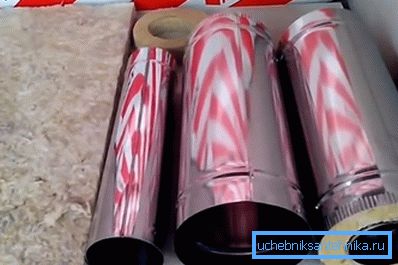

• În fotografia superioară se vede un dispozitiv de coș de fum realizat dintr-un sandwich de țevi, mai exact, țeavă în sine este (de la stânga la dreapta) vata de bazalt (din topituri de formațiuni vulcanice), care servește ca garnitură, apoi cilindrul interior și manșonul, iar în fundal este un capac. Buteliile sunt fabricate din oțel inoxidabil termorezistent fără adăugarea de aditivi M 430 (nu austenitic) - acesta este cel mai ieftin aliaj de toate calitățile de calitate și corespunde pe deplin încărcăturilor care vor fi plasate pe el în viitor.
• De asemenea, pentru cosuri de acest tip pot fi utilizate oțel austenitic, dar în același timp prețul structurii crește, de aproximativ o dată și jumătate, dar împreună cu acesta crește și rezistența la coroziune. În plus, marca va afecta costul unui coș de fum dintr-o țeavă de tip sandwich, dar trebuie remarcat faptul că marca nu are o legătură directă cu calitatea produselor, așadar, în primul rând, trebuie acordată atenție metalului și nu inscripției mărcii.
• Cilindrul exterior (grosimea metalului 0,5 mm) poate fi utilizat atât pentru coșuri de tip sandwich, cât și pentru hornuri de gaz, iar tabla metalică este transformată într-un cilindru folosind sudură cu role. Manșonul interior (grosimea foii de 0.8-1.0 mm) este sudat cu un electrod neacoperit (sârmă) și, în funcție de circumstanțe, poate fi sudat cu arc sau cu arc.

Notă. Ca producător de țevi de tip sandwich pentru producătorii de coșuri de căldură folosiți de obicei vată de bază PAROC. Avantajul acestui material este că în fabricarea sa nu se utilizează lianți rășini, care sunt distruși atunci când sunt încălziți și matrița devine nisip.

Instalare peste perete

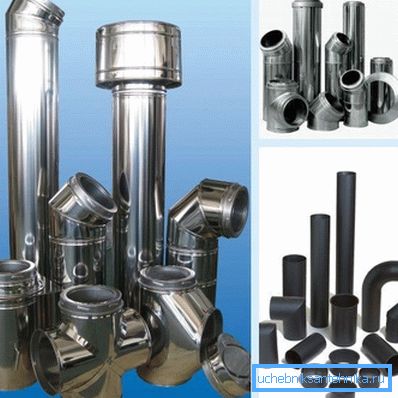

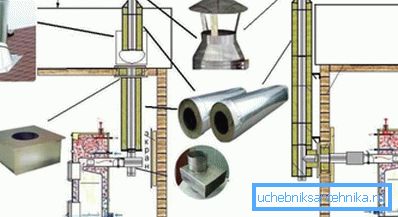

Există, de asemenea, multe motive pentru instalarea țevilor de tip sandwich de fum prin perete și nu prin tavan, iar în această situație veți fi ajutat de diferiți adaptori pentru asamblarea structurii. Puteți vedea aceste elemente în adaptoarele superioare ale colțurilor foto, în cuplajele de alimentare, în teu și în quadrangles pentru țevi.

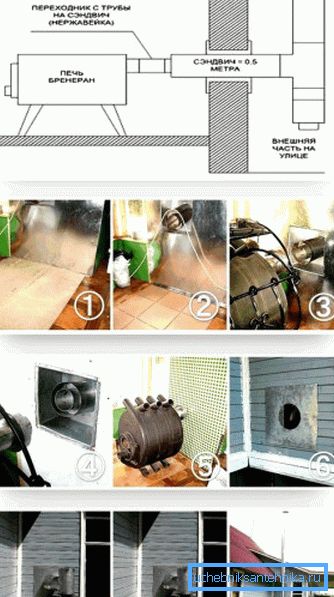

Mai întâi de toate, pentru a asambla țeavă, va trebui să dezasamblați peretele și să întăriți perimetrul trecerii, precum și să îl înveliți cu oțel din tablă zincată pentru a vă asigura siguranța la incendiu. După aceasta, asamblați suportul exterior și atașați două colțuri la acesta ca niște rulmenți pentru alunecarea liberă a tăvei.

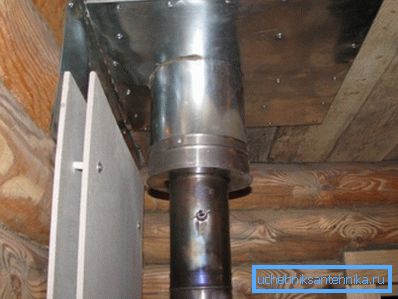

Pentru a respecta aceeași siguranță împotriva incendiilor în imediata vecinătate a țevii, trebuie să închideți peretele însuși și puteți utiliza placaj de 10 mm sau OSB de aceeași grosime pentru a face acest lucru și fixați o placă de azbest pe întreaga suprafață deasupra acestuia.

O placă galvanizată este fixată pe partea de sus a azbestului (foile au de obicei 20001200 mm în perimetru). De asemenea, foaia va trebui să taie o gaură pătrată pentru tunel, iar tunelul însuși va fi deschis cu lac pe metal pentru a proteja împotriva coroziunii.

Notă. Când se instalează un coș de metal printr-un perete, se folosește o metodă numită rabat. Aceasta înseamnă spațiul care trebuie lăsat între țeavă și perete.

Instalare pe acoperiș

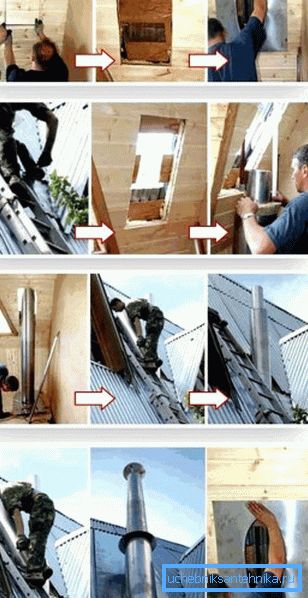

La fel ca multe dispozitive de acest tip, instalarea unui coș de fum realizat din țevi sandwich se realizează cu mâna de jos în sus, adică de la un dispozitiv de încălzire prin plafon sau printr-un perete. Când asamblați o structură, acordați atenție capetelor cilindrilor - pe de o parte, ele sunt în mod necesar îngustate, ceea ce face posibilă montarea structurii prin introducerea țevilor una în cealaltă, ceea ce, în practică, pare foarte ușoară.

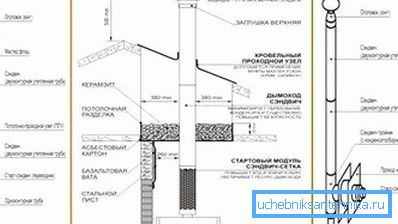

În acoperiș (tavan și acoperiș), la fel ca în perete, trebuie să faceți o gaură închisă cu o foaie de metal galvanizat, având un azbest plasat anterior sub el pentru a se conforma siguranței la incendiu a structurii. În afara zincatului (în funcție de materialul de acoperiș), fie vă îndoiți de partea din față a acoperișului, fie faceți capete sub el, dar în orice caz trebuie să fixați foaia cu șuruburi autoportante (după instalarea țevii).

Dacă construiți o baie, atunci acoperișul este adesea plat (înclinat), iar înălțimea coșului trebuie să fie la cel puțin un metru de la partea superioară a rampei, iar pentru un acoperiș cu două pante trebuie să vă ridicați cu cel puțin 30 cm deasupra creastei.

Când coșul are o înălțime mai mare de un metru, acest lucru este foarte bun - deoarece forța de tracțiune crește, dar, în același timp, crește viteza acesteia, în consecință, rezistența la vânt scade. În astfel de cazuri, conducta este întărită cu armături care sunt atașate la clema din partea superioară a coșului de fum.

Pentru a crește tracțiunea, un deflector este montat pe capătul superior al coșului de fum, dar dacă acoperișul din față este realizat din materiale combustibile, cum ar fi șindrilele, deflectorul este echipat cu un dispozitiv de oprire. Aceasta este o plasă de oțel atât de mică încât să nu permită arderea particulelor de combustibil.

dispozitive de fixare

Lungimea totală a coșului de fum de la grătar la deflector nu trebuie să depășească 5-6 m. Pentru a andoca, asigurați-vă că utilizați un agent de etanșare rezistent la căldură (cel puțin 1000 ° C), iar după asamblare, nu uitați să scoateți folia protectoare.

Pentru a facilita în cel mai scurt timp menținerea țevii în timpul funcționării sale, o revizie se blochează - este o teșitură reușită cu o ușă laterală prin care mai târziu va fi posibilă efectuarea curățării.

Suportul suport pentru coșul de fum poate fi realizat independent - pentru aceasta veți avea nevoie de colțuri de oțel de 5030 mm, un mașină de șlefuit și un burghiu pentru găurirea găurilor de șuruburi. Suportul rabatabil poate fi asamblat cu șuruburi M10 sau prins cu sudură electrică.

concluzie

În prezența tuturor materialelor necesare pentru instalarea unui horn de tip sandwich cu mâinile proprii este destul de simplă dacă respectați toate instrucțiunile producătorului. Mult mai multe costuri cu forța de muncă vor fi cheltuite pentru a face găuri în tavan sau pereți și pentru a le acoperi cu materiale de protecție (a se vedea și articolul Articole din polietilena de presiune - studiem toate caracteristicile acestora).
