Cum se instalează țevi în baie: lucrări tehnologice

Dacă vorbim despre clădiri rezidențiale cu mai multe etaje, instalarea țevilor în baie practic include toate instalațiile sanitare din apartament - există doar o bucătărie, dar acolo și apa și canalizarea sunt îndepărtate din baie. Poate că aveți o baie separată, dar acest lucru nu schimbă nimic, cu excepția cazului în care trebuie să faceți deschideri suplimentare în partiție, așa că vom lua baza unității sanitare comune în forma sa standard.

Cablarea poate fi făcută în două versiuni - în interiorul peretelui și în partea superioară a acestuia, pe care o vom lua acum în considerare și vă vom arăta videoclipul din acest articol.

Instalatii sanitare

Notă. În ceea ce privește modul de a ține tuburile în baie, ne vom concentra pe tehnologii moderne și vom alege clorura de polivinil (PVC) pentru canalizare și polipropilenă (PP sau PPR) pentru instalații sanitare. Desigur, există încă metal și metal-plastic, dar astăzi aceste materiale sunt folosite foarte rar.

materiale

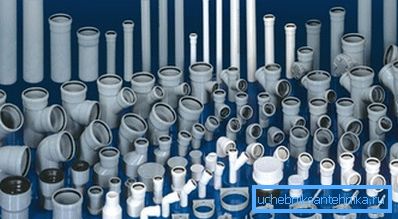

• Pentru distribuirea țevilor de canalizare, vom avea nevoie de țevi din PVC cu diametrul de 100 mm și 50 mm, În plus, în anumite situații se utilizează o secțiune de 32 mm pentru o mașină de spălat și / sau o mașină de spălat vase. Pentru îmbinarea unor astfel de țevi: îmbinări, unghiuri, teuri și reduceri ale PVC-urilor se utilizează diferite accesorii, iar în plus, reducerea poate fi făcută din cauciuc, de exemplu, pentru a trece de la un clopot de 50 mm la un diametru de 32 mm. Pentru îmbinarea unei secțiuni unice, se utilizează garnituri de cauciuc, care sunt livrate împreună cu țevile.

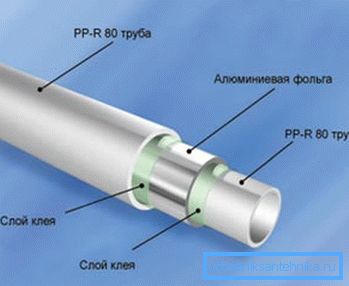

• Țevile de polipropilenă pentru alimentarea cu apă pot avea un diametru cuprins între 16 și 125 mm, dar în această situație suntem interesați numai de mostre de 20 mm și chiar dacă peretele în apartament are 32 mm, atunci o reducere de tranziție trebuie să fie înșurubată cu o ieșire de 20 mm. Dar, pe lângă secțiunea PPR, pereții pot fi diferiți și există aici câteva denumiri, acestea sunt RN10, RN16, RN20 și RN25, dar în acest caz suntem interesați de RN16 (perete fără armătură) și RN20 (armat cu folie de aluminiu în mijlocul peretelui). RN16 are pereți prea subțiri, iar RN25 este întărit la partea superioară, iar pentru lipirea acestuia aveți nevoie de un frământător pentru a îndepărta folia, pe lângă faptul că prețul unei astfel de țevi este destul de mare și este folosit mai ales pentru încălzirea centralizată.

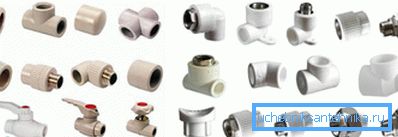

• Pentru prinderea PPR se folosesc și fitinguri dintr-un material omogen - cuplaje, unghiuri (32?, 45 ?, 90?), Teuri, reduceri, bypass-uri și fitinguri pentru țevi filetate pentru trecerea la metal. Având în vedere faptul că durata de viață a polipropilenei este mult mai mare decât cea a unui metal, instrucțiunea recomandă utilizarea mai eficientă a macaralelor de portbagaj de la PP.

canalizare

Pentru a instala sistemul de canalizare în baie, trebuie să începeți distribuția de la șine (se poate înlocui și coloana vertebrală) - există un colț quadrangular acolo, cu un cablu spre toaletă (100 mm) și un cablu spre restul circuitului (50 mm).

Cablarea însăși se poate face de-a lungul peretelui, fixând țeavă în brațe, ca în fotografia de mai sus, dar o puteți îneca și în perete făcând mașini de șlefuit și un perforator pentru aceasta. Încercați să marcați în mod clar locația băncilor, astfel încât tepii încorporați să corespundă poziției sifonului de baie, chiuvetei sau chiuvetei.

Panta unei țevi de 50 mm ar trebui să fie în mod ideal 3 cm pe metru liniar, dar dacă este necesar poate fi ușor mărită, dar nu trebuie să faceți mai puțin. Dacă folosiți PPR cu o secțiune transversală de 32 mm pentru a evacua o mașină de spălat sau o mașină de spălat vase, atunci nu este necesară urmărirea pantei, deoarece există o scurgere forțată.

Aprovizionarea cu apă

Notă. În ciuda faptului că schema de joncțiune tubulară în baie implică apă rece și caldă, adică folosind PPR PN16 și PPR PN20, mulți instalatori refuză frig PN16 și toate cablarea se face folosind PN25, mai ales dacă circuitul este acoperit cu tencuială / tencuială sau gips-carton.

Continuăm să ne uităm cum să punem țevile în baie și să începem cu instalarea unui contor de apă, care este, de obicei, ambalat în imediata vecinătate a unui râu de apă într-o poziție verticală sau orizontală (nu contează).

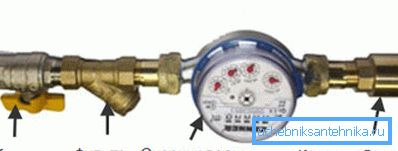

Fiți atenți la secvența pachetului - imediat după macara există un filtru de ecran, apoi contorul de apă însăși și după el supapa de reținere, numai pe toate aceste detalii există o săgeată prin care puteți determina direcția apei. Dacă casa dvs. este conectată la apă caldă menajeră, atunci în acest caz, contoarele de apă vor trebui să instaleze două - pe apă rece și caldă.

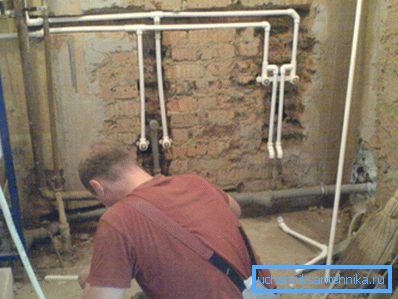

Cablarea se poate face pe partea de sus a peretelui sau puteți încălzi țevile în caneluri pre-făcute pentru a le închide cu tencuială, astfel încât să puteți salva câteva centimetri de spațiu util, ceea ce este foarte important în apartamentele mici. În apartamentele tipice, locația băilor se face în ordinea următoare: toaletă, chiuvetă, baie (duș sau cutie) și ieșire la chiuveta de bucătărie - mașina de spălat poate fi atât în ​​bucătărie, cât și în baie.

În această ordine este realizată cablajul de apă rece și apoi, în paralel cu circuitul rece, este furnizată apă caldă, care este alimentată cu apă caldă, cu cazan electric sau cu o coloană de gaz (în funcție de locația acestora, puteți întrerupe alimentarea cu apă rece a cazanului sau a coloanei).

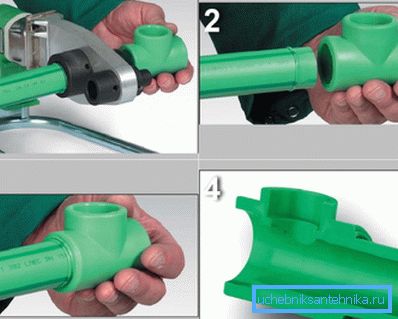

Sistemele de sudare PPR se desfășoară în trei etape: mai întâi, în duza este încălzită o țeavă cu fiting (pentru un diametru de 20 mm, durata de menținere este de 5-6 secunde), apoi sunt eliberate simultan, unite și ținute timp de încă 2-3 secunde până se răcește. Adâncimea de montare a unei țevi de 20 mm la armătură ar trebui să fie de 14-17 mm, prin urmare ar trebui încălzită la aceeași distanță.

concluzie

Nu uitați că țevile pentru ochiuri la robinetul din baie cu mâinile lor ar trebui să se termine la o anumită distanță - centrele fitingurilor sunt la o distanță de 150 mm unele de altele. Pentru a le ușura instalarea, se utilizează o priză specială de lipit, în cazul în care aceste accesorii sunt situate pe bara.
