Cum sunt țevi de propilenă sudate

Instalatiile sanitare din casa sau apartamentul dvs. necesita de obicei lipirea conductelor de propilena cu mainile dumneavoastra, cu exceptia cazului in care, desigur, instalatiile sanitare sau de incalzire se fac cu tevi din plastic sau otel. Există mai multe tipuri de mașini de sudat pentru PP, dar puteți folosi oricare dintre ele, indiferent de puterea, forma și costul acestuia.

Puteți învăța cu ușurință cum să faceți acest lucru singur, așa cum vă vom spune mai jos, și vom arăta, de asemenea, câteva informații vizuale despre videoclipul din acest articol.

Ce este necesar pentru lipirea PPR

Notă. Abrevierea în limba engleză PPR și rusă - pipele PP de polipropilenă desemnate de orice dimensiune. În articol vom folosi următoarea notație.

Instrument de sudare

• Pentru sudura PPR și fitinguri cu diametrul total de 16 mm până la 75 mm se utilizează un instrument precum Eral ER-01 (LUX) - pentru țevi mai mari sunt necesare duze mai mari, prin urmare este necesară o unitate mai puternică. În acest caz, avem un fier de lipit electric de tip xipodial cu două unități de putere de 750 W fiecare, astfel încât să obținem un total de 1500 W - este posibilă funcționarea autonomă a fiecăruia dintre elementele de încălzire. Termostatul vă permite să setați temperatura la 300 ° C, ceea ce este suficient pentru instalarea de cabluri și încălzire.

• Mașina de sudat CANDAN SM-04 permite utilizarea duzei de 16 mm până la 125 mm în diametru, care acoperă întreaga gamă de țevi din polipropilenă utilizate pentru lipirea lor cu fitinguri. Și aici sunt instalate două încălzitoare autonome de combustibil, dar deja 1000W fiecare, deci la ieșire avem 2000W - unitatea se descurcă bine cu sarcini la nivel industrial - intervalul de temperatură este de la 50 ° C la 350 ° C. Doar trei duze pereche - 50 mm, 63 mm și 75 mm - sunt livrate împreună cu dispozitivul, iar restul trebuie cumpărat dacă este necesar.

• Aparatul cilindric STURM TW-7218 diferă de instrumentele xiphoid similare în forma și atașamentele sale - în acest caz, lipirea țevilor din polipropilenă se realizează prin atașamente necoate, dar principiul nu se schimbă. Power STURM TW-7218 este de 1880 W, iar poziția maximă a butonului termostatului - 300 ° C. Kitul include trei duze de 20 mm, 25 mm și 32 mm, o cheie hexagonală și o șurubelniță.

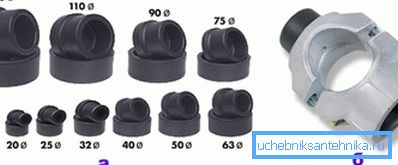

• În ciuda faptului că un fier de lipit pentru țevi de propilenă este, de obicei, completat cu doar trei sau cinci duze, le puteți cumpăra întotdeauna, având în vedere nevoia la un moment dat. Astfel de dispozitive sunt fabricate din aliaj de aluminiu, care le permite să se încălzească foarte repede (aluminiu în conductivitate termică ocupă locul 3 după aur și argint). Dar unele modificări au o acoperire cu teflon - aceasta elimină aproape complet lipirea PP de metal, prin urmare, facilitează procesul de lucru.

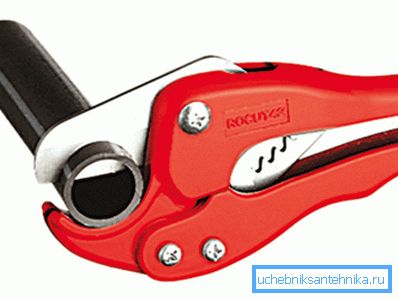

• Pentru tăierea țevilor din polipropilenă și metal-plastic se folosesc foarfece speciale.. Calitatea unei astfel de scule, de regulă, depinde de fixarea lamelor unul față de celălalt, astfel încât acestea să nu aibă o mișcare și apoi tăietura să fie netedă. Adesea, acest instrument vine cu dispozitivul, dar foarfecile de înaltă calitate sunt cel mai bine cumpărate separat.

Lucrări de sudură

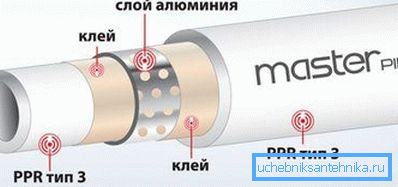

Înainte de a începe sudarea, trebuie să dați seama care conductă este în fața dvs. - RN10, RN16, RN20 sau RN25 - metoda de lipire va depinde de aceasta. Faptul este că PPR RN10 și RN16 au un perete solid, dar RN20 și RN25 sunt armate cu folie de aluminiu sau fibră de sticlă. Doar aici la RN20 folia de armare este situată în mijlocul peretelui, iar la RN25 - mai aproape de bază.

Foaia de aluminiu aproape de partea superioară interferează cu lipirea, deoarece atunci când intră în duza, stratul de aluminiu este expus și se dovedește că va trebui să rămână împreună cu fitingul, dar acest lucru scade calitatea aderenței și, prin urmare, conexiunea însăși.

Prin urmare, pentru RN25, se folosește un frământător, curățând capătul (stratul superior al PP și folia) ca în fotografia de mai sus. Dar aceste țevi sunt proiectate pentru o temperatură constantă de 95 ° C și un salt de până la 150 ° C, prin urmare, ele sunt folosite extrem de rar (în principal - pentru încălzirea centralizată), pe lângă acestea, au un preț destul de ridicat.

Fitingurile din polipropilenă sunt utilizate pentru andocare, care pot fi:

• drept (cuplare);
• unghiular (32a, 45a și 90a);
• reducere (trecerea de la un diametru la altul);
• filetat (pentru a merge la metal);
• teuri și tuburi secundare.

În plus, sunt produse macarale de polipropilenă, în care resursa operațională este mult mai mare decât metalul, prin urmare, este mai bine să le folosiți pe linia principală. Fixarea unei astfel de conducte este efectuată de suporturi și cleme din plastic sau metal.

Notă. Pentru sudare, toate articolele de lucru (PPR și fiting) trebuie să fie uscate și lipsite de grăsimi. Se pot uni numai secțiuni identice.

Tabelul adâncimii de imersie a țevii în fiting și momentul încălzirii / răcirii:

Lipirea este efectuată în mai multe etape, așa cum se poate vedea în fotografia superioară a fragmentelor - priza și capătul țevii sunt mai întâi încălzite, apoi sunt eliberate simultan de duza și în a treia etapă sunt unite unele cu altele.

Și aici este important să acordați atenție mesei situate mai sus - acolo veți vedea la ce distanță aveți nevoie pentru a conduce conductele la fiting, cât de mult să le încălziți în duză de fier de lipit și cât de mult să se răcească (țineți) după andocare. Dacă faceți totul corect, atunci, ca rezultat, ar trebui să obțineți o rație, după cum se arată în secțiune (fragmentul fotografiei nr. 4).

Acești parametri sunt extrem de importanți, deoarece dacă țeavă devine prea adânc în fiting, capătul său se va sprijini pe partiție și se va aplatiza, reducându-i permeabilitatea sau, în general, va cauza un blocaj. Pentru a nu fi confundat, înainte de încălzirea pe PP, marcați cu un creion sau marcator la distanța dorită și fiți ghidat de acesta.

concluzie

Trebuie remarcat faptul că instalarea unei conducte de polipropilenă este mult mai convenabilă pentru a produce în blocuri, mai degrabă decât un element la un moment dat - sudați un fragment specific separat de traseu și apoi îl alăturați unui contur comun. Dacă, atunci când lucrați în primul rând, aveți instrucțiunile pe care le-ați primit mai sus, atunci trebuie să treceți prin toate lucrurile fără forță majoră și conexiunile se vor dovedi a fi de înaltă calitate (a se vedea și articolul Articole de legătură: conducte și structuri metalice).

Mult noroc!
