Cupru de cupru de lipit: 3 metode de montare

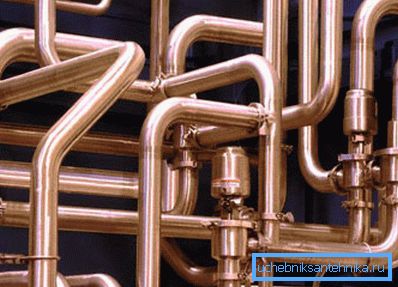

Unul dintre cele mai fiabile materiale pentru construirea de rețele diferite de conducte este cuprul. Țevi din acest metal au o durată de viață lungă, cea mai largă gamă de temperaturi de funcționare și rezistență ridicată. Tema materialului de mai jos este lipirea țevilor de cupru cu mâinile tale.

După ce ați stăpânit acest proces, nu vă va fi dificil să montați o astfel de rețea de inginerie la domiciliu.

Tipuri de compuși

Piese de lipit cu temperatură scăzută

Această tehnologie de lipire a țevilor de cupru este utilizată pentru instalarea rețelelor inginerești de încălzire, instalații sanitare și alte sisteme similare, unde temperatura fluidului transportat nu depășește + 130 grade Celsius. În acest caz, flacăra de la arzătorul de gaz nu încălzește produsul mai mare de + 450 grade Celsius, iar dimensiunea piesei este de 6-108 mm (vezi și articolul Fitinguri pentru țevi din polipropilenă: tipuri și descrierea lor tehnică).

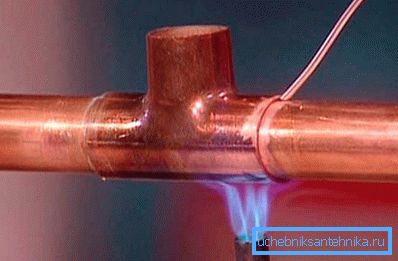

Ca lipire pentru lipire la temperaturi scăzute, se folosesc diferite metale moi: plumb, staniu și așa mai departe. De aici, această metodă se numește "rații moi". Lățimea cusăturii, în funcție de mărimea fitingurilor, poate fi de 7-50 mm.

Conectarea considerată este foarte frecventă atunci când se instalează diferite sisteme de instalații sanitare.

Acest lucru se datorează următorilor factori:

• atunci când lipirea la temperatură joasă nu are loc recoacerea cuprului (care afectează rezistența conductei);
• procesul de lucru este mai puțin consumator de timp și mai sigur;
• utilizat numai pentru fabricarea sistemelor de transport pe apă;
• nu pot fi utilizate pentru conectarea conductelor de gaze.

Piesă de lipit la temperaturi înalte

În acest caz, tuburile de cupru sunt lipite la o temperatură a flacării ce depășește + 450 grade Celsius.

Foloseste material de lipit pe baza urmatoarelor metale:

• cupru;
• argint;
• alte aliaje mai greu decât staniu.

Utilizarea acestei tehnologii face posibilă obținerea unei îmbinări complete, care are o rezistență sporită și o rezistență mai mare la mediul transportat.

Un alt nume pentru compus este brazarea.

Brazarea țevilor de cupru se utilizează în următoarele cazuri:

• conectarea pieselor mai mari de 28 mm;
• andocarea părților destinate transportului de lichide, a căror temperatură depășește 130 de grade Celsius;
• fabricarea sistemelor de încălzire (această metodă de conectare vă permite să vă abateți de la rețeaua de inginerie existentă fără a deteriora caracteristicile tehnice ale acesteia).
• utilizarea de lipire exactă prevede instrucțiuni de instalare pentru sistemele de conducte de gaz.

Fiți atenți! În timpul lipirii la temperaturi înalte, cuprul este recoace, rezultând că conducta își pierde rezistența. Pentru a minimiza acest fenomen, este necesar ca răcirea cusăturii să aibă loc în mod natural, iar încălzirea în timpul lipirii este cât mai scăzută posibil.

Amestec rece de piese

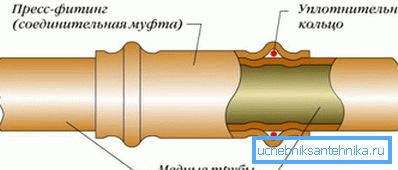

Există, de asemenea, o conexiune de țevi de cupru fără lipire. În acest scop, sunt utilizate cuplaje speciale de sertizare, ale căror design este similar cu produsele similare utilizate la prelucrarea pieselor polimerice.

În exterior, cuplarea la rece este similară cu racordul de lipire. Cu toate acestea, primul este echipat suplimentar cu garnituri din cauciuc din polimeri speciali.

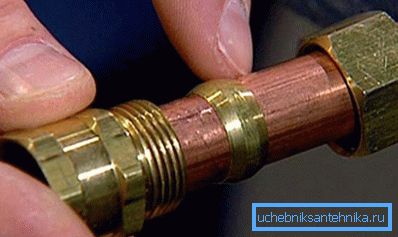

În plus, există o conexiune detașabilă a conductelor de cupru. În acest scop, se utilizează o garnitură de fixare.

Ele sunt împărțite în două tipuri:

• pentru îmbinarea pieselor solide și medii tari;
• pentru conectarea produselor moi și semi-solide.

Procesul de lucru

Având în vedere costul ridicat al lipirii țevilor de cupru (în cazul în care angajezi o echipă specializată de instalatori pentru acest lucru), poate fi recomandat să faceți tot munca, mai ales că prețul arzătoarelor semi-profesionale de gaz le face destul de accesibile.

Să analizăm în detaliu fiecare dintre compușii lor.

Momente generale

Încălzirea țevii și a lipitului în timpul lipirii la temperatură joasă a țevilor de cupru se realizează utilizând un arzător cu gaz.

Diferite amestecuri de gaz servesc ca combustibil:

• Aer-propan-butan;
• Aer propan;
• aer-acetilenă.

Fiți atenți! În anumite tipuri de lucru nu este permisă utilizarea unei flăcări deschise. Apoi încălzirea se face cu electricitate. Acest lucru nu afectează viteza de lucru, dar în acest fel nu puteți decât să andocați produse cu diametru mic.

În ceea ce privește brazarea, aici, pentru a atinge temperatura dorită, se poate utiliza numai o flacără deschisă.

Se poate produce o căldură suficientă utilizând următorii combustibili:

• aer-acetilenă;
• oxan propan;
• oxigen acetilenă

Folosind ultima combinație, țevile de acetilenă sunt sudate direct (fără lipire). Temperatura flăcării trebuie să atingă punctul de topire al cuprului (de la 1070 la 1080 grade Celsius).

În magazinele de hardware există numeroase dispozitive cu care puteți face țevi de cupru.

Ele pot fi împărțite în două categorii principale:

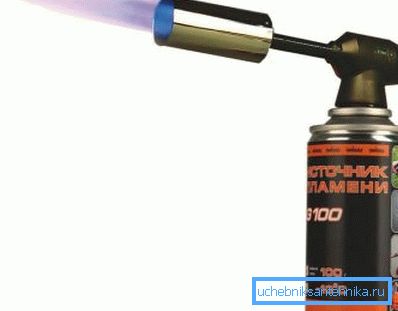

• arzătoare portabile cu balon de unică folosință pentru uz casnic;
• arzătoarele universale cu gaz destinate utilizării containerelor mari și lucrărilor profesionale.

Schema generală a lucrărilor de sudare a țevilor de cupru este după cum urmează:

• tăierea țevii și îndepărtarea capătului burghiilor;
• curățarea la luciul caracteristic de cupru al părților interioare și exterioare ale țevii pe care se va monta fitingul;
• controlul amplasării conectorilor și a golurilor dintre ele și conductă;
• aplicarea fluxului către partea exterioară a țevii (nu este necesară în toate cazurile);
• asamblarea nodului de conectare;
• încălzirea locului de andocare;
• umplerea spațiului special de fixare cu ajutorul lipitului folosit;
• încetarea încălzirii;
• răcirea treptată a cusăturii;
• îndepărtarea reziduurilor de flux și a excesului de lipit.

Pregătirea țevilor

Tăiați piesele de cupru utilizând următoarele instrumente:

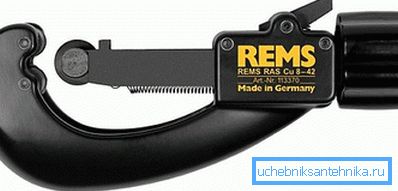

• tăietor special - nu formează burturi, ci poate duce la o reducere a diametrului interior al piesei datorită îndoiturii din interiorul marginilor;
• ferăstrău cu ferăstrău pe metal - nu formează o încovoiere, dar la intersecție apar multe bastoane care trebuie eliminate înainte de lipire.

Fiți atenți! Blocarea marginilor (atunci când se utilizează o lanternă) duce la o scădere a diametrului exterior al țevii și, prin urmare, la o creștere a spațiului de instalare. În consecință, după lipire conexiunea nu va fi strânsă. Conform instrucțiunilor, dimensiunea decalajului de montare poate fi de 0,02-0,4 mm.

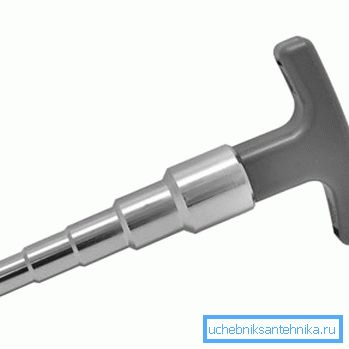

Capătul țevii după tăiere trebuie să aibă o formă strict rotundă. Calibratorul manual vă ajută să obțineți acest lucru. Utilizarea acestuia asigură dimensiunea corectă a spațiului de instalare.

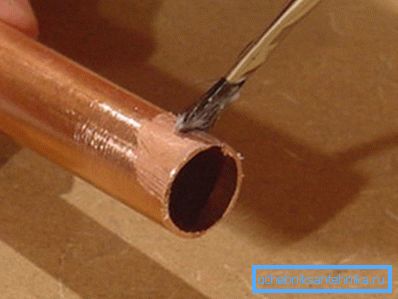

Fluxul trebuie aplicat țevii imediat după ce este îndepărtat. Este strict interzis să lubrifiați cu această substanță suprafețele interioare ale racordului de conectare.

De îndată ce ați aplicat pasta, piesele trebuie să fie îmbinate imediat, altfel praful sau alte particule străine pot ajunge pe capătul umed. Este necesar să împingeți țeavă în priză până la opritor, rotind ușor fitingul în jurul axei sale, ceea ce permite o distribuție mai uniformă a fluxului. Înainte de încălzire, pasta reziduală pe conductă trebuie îndepărtată.

Caracteristici de încălzire cu lipire la temperatură joasă

Pentru muncă aveți nevoie de:

• flux pentru lipire moale;
• propan;
• amestec de gaze.

Lipirea țevilor de cupru cu lipit de staniu poate fi un fier de lipit special, care produce de asemenea un sistem de încălzire.

Lucrarea se desfășoară în următoarea ordine:

1. Flacăra arzătorului trebuie mutată în mod constant în jurul articulației, realizând o încălzire uniformă a întregii părți.
2. Atingând sfârșitul lipirii decalajului de montare, este necesar să verificați dacă tabla nu începe să se topească. Dacă nu, încălzirea continuă.

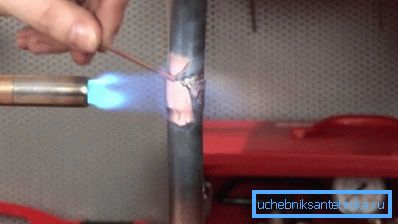

3. De îndată ce materialul de lipire se topește, căldura trebuie oprită pentru a permite canistrului să umple golul capilar din fiting.

Strânsa legăturii este asigurată de faptul că materialul de lipire se topește și umple spațiul dintre fiting și țeavă.

Fiți atenți! În cazul lipirii la temperaturi scăzute, încălzirea trebuie să se oprească imediat după ce substanța începe să umple golurile de instalare. În caz contrar, puteți supraîncălzi nodul de conectare, ceea ce va reduce puterea conductei.

De îndată ce materialul de lipire se topește, este necesar să se lase compusul să se răcească în mod independent, din moment ce staniu moale este o substanță foarte fragilă.

În timpul lipirii, este important să se evite supraîncălzirea pieselor, altfel fluxul se poate prăbuși și nu va putea elimina oxizii care apar.

În locul unui arzător, puteți utiliza un fier de lipit electric special, care constă din cleme electrice și o sursă de alimentare. Secvența de operații în acest caz nu diferă de cele de mai sus.

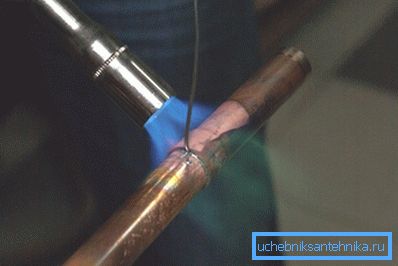

Secvența operațiunilor în timpul brazării

Pentru funcționare ar trebui utilizate arzătoare cu propan sau acetilenă amestecate cu oxigen.

În timp ce lucrați, trebuie să fiți atenți la astfel de nuanțe:

1. Încălzirea trebuie făcută rapid, dar uniform.. Lanterna trebuie să fie deplasată în mod constant de-a lungul întregii lungimi a fitingului.

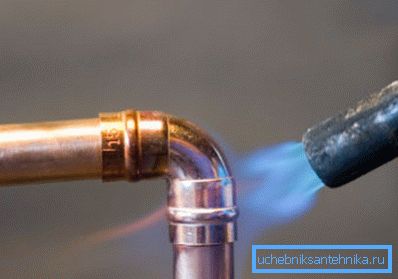

2. Flacăra ar trebui să aibă o culoare albastru strălucitor.. Detalii sunt încălzite la o temperatură de 750 de grade Celsius (acestea obțin o culoare caracteristică întunecată de cireșe).

1. Dacă încălzirea a fost efectuată corect, materialul de lipire care este introdus în gaura de montaj ar trebui să înceapă să se topească.. Îl puteți preîncălzi în flacăra arzătorului.
2. Esența lucrării este că este necesar să se atingă cea mai mică temperatură posibilă de încălzire la care lipirea începe să se topească. Este de dorit ca, cu o singură atingere a armăturii, lipitorul să umple imediat gaura capilară.

Imediat ce nodul de racordare sa răcit, toate reziduurile de flux trebuie îndepărtate cu grijă din conductă. Dacă a fost instalat sistemul de instalații, spălați cu atenție toate conductele pentru a elimina fluxul din interior. Este un produs chimic agresiv care poate dăuna sănătății umane.

Amestec rece

Tehnologia de conectare a țevilor din cupru moale prin intermediul fitingurilor de presare nu provoacă dificultăți și se reduce la câteva acțiuni secvențiale simple:

• țeavă de tăiere de dimensiunea potrivită;
• deburând capătul unei burr și dându-i o formă rotundă;
• introduceți dispozitivul de prindere în țeavă;
• conectarea la țeavă cu ajutorul unui manșon alunecător (se folosesc clești speciali).

concluzie

Brazarea țevilor de cupru cu tablă de lipit sau tablă de fier este principala modalitate de a conecta astfel de componente. Etanșeitatea și rezistența cusăturii depind de corectitudinea performanței tuturor etapelor de lucru (a se vedea și articolul Țevi și fitinguri din polipropilenă: caracteristici, standarde, sfaturi de instalare).

Puteți afla mai multe despre acest proces din videoclipul din acest articol.
