Diametrul țevilor de oțel: standarde de studiu
În ciuda proliferării materialelor compozite moderne, oțelul rămâne în cerere în fabricarea conductelor în diverse scopuri. Care pot fi diametrele conductelor din oțel conform GOST? În general, ce standarde reglementează producția lor? Unde și pentru ce sunt folosite produsele potrivite? Să ne dăm seama.
Documentele de reglementare
Să începem cu o listă de standarde pe care trebuie să o studiem.
- Potrivit GOST 3262-75 sunt fabricate produse pentru conductele de apă și gaze.

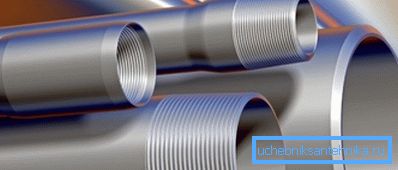

- Conductele de conducte și conductă (NKT) sunt montate din laminat fabricat în conformitate cu GOST 633-80.
- Gama de țevi laminate la cald fără sudură este cuprinsă în numărul standard 8732-78.

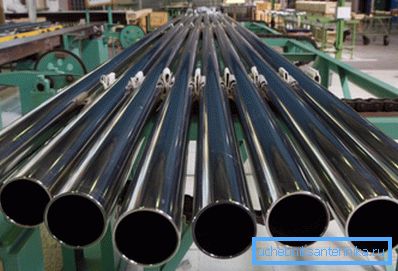

- Pentru gama de produse deformate la rece este normalizată în conformitate cu GOST 9734-75.
- Tuburile sudate pentru linii de gaz și petrol sunt produse conform GOST 20295-85.
- În cele din urmă, țevile din oțel cu diametre mari pentru conductele de gaz, conductele de petrol și conductele de petrol sunt fabricate în conformitate cu GOST R 52079-2003.

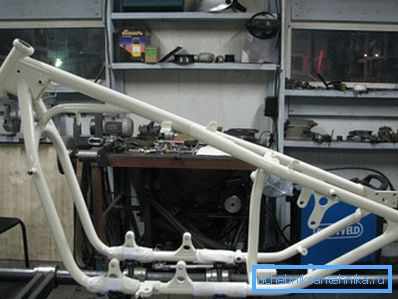

Rețineți: această listă nu pretinde că acoperă toate zonele de producție. Am exclus în mod deliberat anumite produse specifice, cum ar fi țevi de etanșare sau rame de conducte pentru industria automobilelor.
Dimensiuni și aplicații
Deci, care sunt diametrele conductelor de oțel conform acestor documente? În ce scop este folosită conducta?
GOST 3262-75
Lista completă a dimensiunilor furnizate de standard este relativ mică, așa că o vom oferi în întregime.
| Concediu permis | Diametrul exterior | Grosimea peretelui tubului | ||
| lumină | obișnuit | întărit | ||
| 6 | 10.2 | 1.8 | 2.0 | 2.5 |
| 8 | 13.5 | 2.0 | 2.2 | 2.8 |
| 10 | 17.0 | 2.0 | 2.2 | 2.8 |
| 15 | 21.3 | 2.5 | 2.8 | 3.2 |
| 20 | 26.8 | 2.5 | 2.8 | 3.2 |
| 25 | 33,6 | 2.8 | 3.2 | 4 |
| 32 | 42,3 | 2.8 | 3.2 | 4 |
| 40 | 48,0 | 3.0 | 3.5 | 4 |
| 50 | 60.0 | 3.0 | 3.5 | 4.5 |
| 65 | 75.5 | 3.2 | 4 | 4.5 |
| 80 | 88,5 | 3.5 | 4 | 4.5 |
| 90 | 101.3 | 3.5 | 4 | 4.5 |
| 100 | 114.0 | 4 | 4.5 | 5 |
| 125 | 140.0 | 4 | 4.5 | 5.5 |
| 150 | 165,0 | 4 | 4.5 | 5.5 |
Produsele pot fi realizate cu un strat de zinc anticoroziv și fără acesta. În plus, ele pot fi furnizate cu filete tăiate sau croșetate.
Domeniul de aplicare - distribuția aprovizionării cu apă, gaz și încălzire în clădirile rezidențiale, de birouri și de producție.
Să dăm câteva exemple de utilizare.

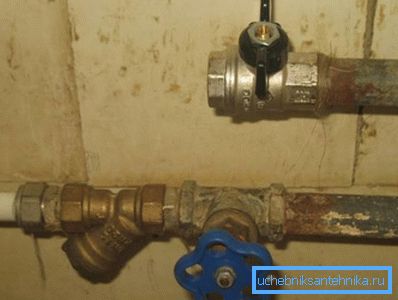

- Un diametru de 15 mm este necesar în ceea ce privește alimentarea cu apă și conexiunile interne ale gazului.
- O conductă de oțel de 20 mm este utilizată ca sursă pentru radiatoare.
- Țeava de oțel 25 mm este utilizată pentru instalarea țevilor de încălzire.
- Țeava de oțel 40 mm este potrivită pentru îmbutelierea încălzirii și a alimentării cu apă.
- O conductă de oțel de 125 mm este potrivită pentru instalarea conductelor de apă caldă și cu câteva decenii mai devreme și a conductelor de apă rece.
Pentru referință: o țeavă de oțel de 8 mm, 6 și 10 mm, dacă este utilizată în conductele de apă și gaze, este incredibil de ascunsă. În practica bogată a maeștrilor proiectului nostru, aceste dimensiuni nu s-au întâlnit niciodată.
Prețul conductelor VGP este unul dintre cele mai scăzute dintre produsele laminate cu țevi datorită utilizării unor clase de oțel cu costuri reduse și a tehnologiei de producție: curenții de înaltă frecvență sunt utilizați pentru sudare, ceea ce asigură costuri minime pe metru.
GOST 633-80
Lista sortimentului prevăzută de acest document de reglementare nu are nici o dimensiune.
| Diametru nominal, mm | Grosimea peretelui mm |
| 27 | 3.0 |
| 33 | 3.5 |
| 42 | 3.5 |
| 48 | 4 |
| 60 | 5 |
| 73 | 5.5; 7 |
| 89 | 6.5; 8 |
| 102 | 6.5 |
| 114 | 7 |
Ce altceva este util să știți despre produsele fabricate în conformitate cu normele din acest standard:
- Potrivit tehnologiei de producție, ele pot fi numai și exclusiv fără sudură, adică nu sunt obținute prin răsucirea unui țagle plat (bandă), ci prin intermiterea unui cilindru (oțel) solid din oțel,. Această metodă de producție asigură o rezistență semnificativ mai mare la presiunea hidraulică internă: cusătura de sudură electrică este întotdeauna inferioară rezistenței întregului metal.
- Țeavă este produsă ca neted (sub cuplajul cuplajelor) și fără ambreiaj, cu capetele aterizate în exterior.
- Produsele cu cuplaje cu șuruburi și ambreiaj trebuie să reziste testelor hidraulice; în același timp, presiunea internă în timpul testării este legată de dimensiunea conductei și variază de la 375 la 1250 kgf / cm2.
De referință: presiunea apei la ieșirea monitoarelor miniere atinge valori de trei ori mai mici - nu depășește 400 kgf / cm2. Jetul unui astfel de monitor taie cu ușurință roci.
Utilizarea țevilor de conducte se reduce în principal la producția de petrol și gaze: servesc la pomparea hidrocarburilor naturale și la crearea presiunii rezervoarelor.
GOST 8732-78

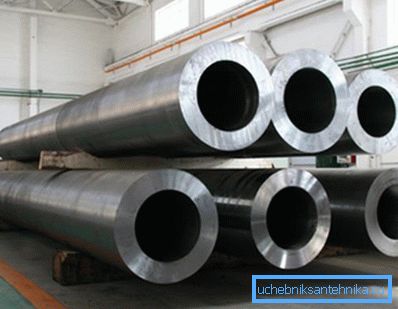

Țeava fără sudură laminată la cald poate avea un diametru cuprins între 20 și 530 mm, cu o grosime a peretelui de 1,08 până la 75 milimetri.
Tehnologia producției sale pe scurt este după cum urmează:

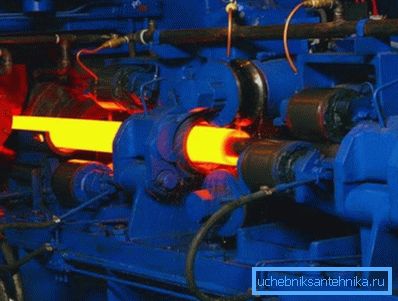

- Cilindrul cilindric este încălzit într-un cuptor de inducție la o temperatură la care oțelul devine plastic.
- Pe moara de piercing se transformă într-o manșon - un cilindru gol.
- După reîncălzire, piesa de prelucrat, purtată pe dorn, trece o secvență de role, reducând diametrul exterior.
- După răcire, conducta finită este tăiată în segmente și după trecerea controlului de calitate este trimisă la depozitul de produse finite.
Producția, din motive evidente, are cea mai mare intensitate energetică. În plus, datorită pereților groși ai produsului sunt extrem de masivi: dacă țeava de oțel cu gaz de apă armată de 65 mm cântărește 7.88 kg / metru liniar, atunci cea mai apropiată de diametrul de 63.5x14 este diametrul de 17.09.
În cazul în care sunt utilizate produse laminate la cald? Este clar că nu este vorba de construirea unui sistem de alimentare cu apă de vară cu propriile mâini: puterea lor aici este în mod evident excesivă. Principalele domenii de aplicare sunt conductele de înaltă presiune și sistemele hidraulice.
GOST 8734-75
Metoda de deformare la rece diferă de laminarea la cald doar prin faptul că, după moara de străpungere, manșonul se răcește și operațiile ulterioare au loc la o temperatură cu mult sub punctul de recristalizare a oțelului.
Întrucât tensiunile interne se acumulează în mod inevitabil în timpul laminării într-un metal, instrucțiunile privind tehnologia de producție conținute în unul dintre standardele aferente necesită tratament termic obligatoriu al materialului laminat după laminare: oțelul se încălzește și se răcește încet, obținând vâscozitate și ductilitate.
Ce dimensiuni sunt scrise în standard:
- Diametru - de la 5 la 250 mm.
- Grosimea peretelui - de la 0,3 la 24 mm. În acest caz, mai multe opțiuni corespund aceluiași diametru: să spunem că o țeavă de oțel de 200 mm poate avea pereți de la 3 la maximum 24 mm și o conductă de oțel 110 mm - de la 1,5 la 18.
La fel ca și produsele laminate la cald, formate la rece, este necesară o rezistență maximă la presiunea hidraulică cu greutate minimă.
GOST 20295-85

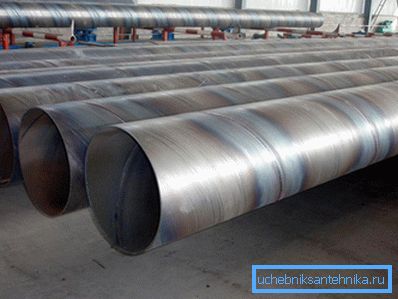

Standardul prevede producerea de produse sudate longitudinal și spirală cu un diametru exterior de la 159 la 8220 mm, cu pereți de 3 - 12 mm.
În acest caz, standardul conține recomandări privind metoda de fabricație pentru diferite mărimi de dimensiuni:
- Cu un diametru de 159 - 426, este permisă utilizarea de sudură cu curenți de înaltă frecvență.
- Sudarea cu arc electric a îmbinărilor spirale poate fi utilizată în intervalul 159-820.
- Sudarea longitudinală cu arc este valabilă pentru dimensiunile 530-820.
GOST R 52079-2003
Ultimul document din lista noastră furnizează diametre de la 114 la 1420 mm cu pereți de la 3 la 21 și în acest caz se poate utiliza sudarea cu frecvență înaltă cu o cusătura longitudinală (dimensiunile 114-530), sudură cu arc cu spirală (159-1420) și sudură longitudinală cu una sau două cusături longitudinale (530-1420 mm).
concluzie
După cum am menționat deja, lista noastră de documente de reglementare nu se pretinde a fi completă. De exemplu, o țeavă de oțel de 300 mm nu corespunde niciuneia dintre intervalele menționate; Cu toate acestea, în listele de prețuri reale ale producătorilor și dealerilor este.
