Diametrul tubului exterior - tot ce trebuie să știți despre

Când vine vorba de proiectarea sistemelor de canalizare, de căldură și de alimentare cu apă, una dintre cele mai importante sarcini poate fi numită alegerea corectă a conductei. Aceasta se referă nu numai la material, ci și la dimensiunea sa, în special la diametrul exterior al țevilor.

Ceea ce afectează dimensiunea

Sarcina principală a oricărei conducte este transportul de lichid (gaz), astfel încât se poate descrie pe scurt principiul funcționării oricărui sistem din casă (canalizare, încălzire, gaz, ventilație etc.). În consecință, principalul criteriu pentru eficiența activității sale este capacitatea de producție, adică cantitatea de lichid sau gaz care trece prin secțiune pe unitatea de timp.

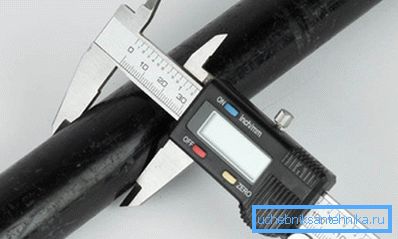

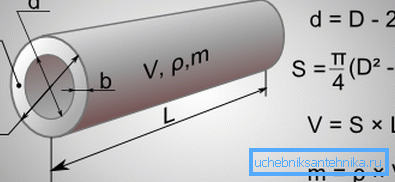

La etapa de planificare, luați în considerare, de obicei, diametrul interior și exterior al țevii. Influența internă direct asupra debitului, iar diferența dintre exterior și intern poate fi judecată pe grosimea peretelui și, prin urmare, pe rezistență.

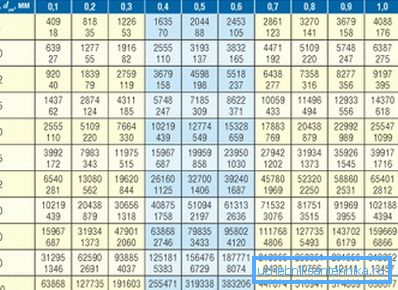

Acest lucru este deosebit de important atunci când se proiectează sisteme de încălzire, instalații sanitare, deoarece acestea lucrează în modul de presiune. Dacă încercați să salvați și să utilizați conducta pentru apă rece în sistemul de încălzire, în viitorul apropiat va trebui să fie schimbată.

La prima vedere, nu ar trebui să apară probleme, este suficient doar să acordăm atenție etichetării. În realitate, există numeroase capcane în această chestiune, deoarece nu metrica, dar sistemul de desemnare a dimensiunilor în centimetri este adesea folosit.

Caracteristicile desemnării diametrului

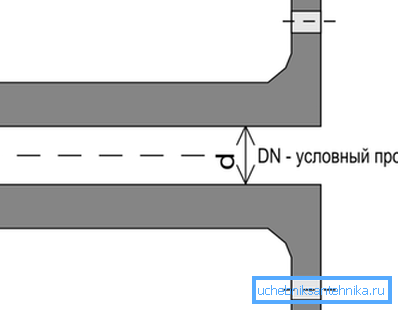

În plus față de dimensiunile specificate în milimetri obișnuite sau inci, se utilizează de asemenea conceptul de diametru nominal - cu alte cuvinte dimensiunea lumenului. Astfel, la prima vedere inocent, intrarea sub forma diametrului exterior al țevii Du25 poartă inițial o greșeală, deoarece acronimul DU este folosit exclusiv ca dimensiune internă.

Același lucru este valabil și pentru desemnarea diametrului exterior al țevii Du32, în acest caz fie prefixul "Do", fie cuvântul exterior trebuie îndepărtat. În caz contrar, magazinul poate petrece mai mult de o oră încercând să găsească o dimensiune inexistentă.

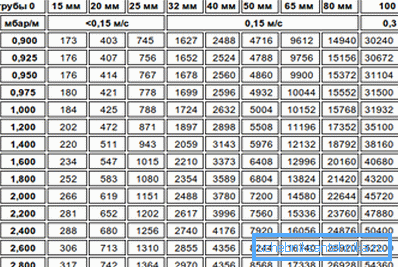

Fiți atenți! Folosind valoarea lui Du, puteți estima probabil cantitatea de transfer. Inițial, ele sunt selectate astfel încât fiecare valoare următoare să ducă la o creștere a debitului cu o valoare cuprinsă între 60% și 100%.

Atunci când lucrați cu diferite materiale, de exemplu, atunci când înlocuiți o parte a apelor reziduale din fontă veche la plastic. Instrucțiunile pentru punerea în aplicare a lucrărilor de instalații sanitare, de regulă, se concentrează asupra tehnologiei, fără a acorda o atenție specială selecției dimensiunilor standard. Probleme cu sisteme de numere diferite pot apărea chiar și în rândul meșterilor experimentați.

Țeavă din polipropilenă

Acesta poate fi utilizat pentru instalarea sistemelor de încălzire și a instalațiilor sanitare. De regulă, este aleasă o dimensiune cuprinsă între 20 și 110 mm, deși aceasta din urmă practic nu este utilizată în case particulare. Parametrii produsului finit trebuie să fie în conformitate cu GOST R 52134-2003.

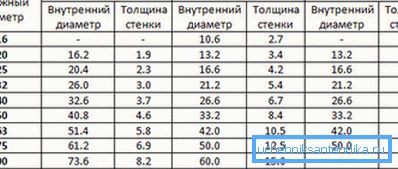

Atunci când alegeți să țineți cont de diametrul exterior al țevilor din polipropilenă. Faptul este că grosimea peretelui diferă în funcție de marcă. Astfel, pentru marca PN10, diametrul exterior 32 va corespunde diametrului interior - 26,0 mm. Și pentru marca PN20, prin creșterea grosimii peretelui, DN va scădea la 21,2 milimetri.

Atunci când alegeți, este important să nu confundați dimensiunile externe și interne. Deci, dacă întrebarea este dacă un diametru de țeavă de 32 mm este necesar, extern sau intern, atunci cel mai probabil este unul extern. La urma urmei, Du 32 pur și simplu nu există, cea mai apropiată valoare este 32.6.

Fiți atenți! Dacă toate lucrările sunt efectuate manual, este mai bine ca toate elementele să fie de la același producător și din același lot. Din acest motiv, parametrii externi și interni se vor potrivi exact între ei.

Este posibil să se citeze date medii despre cele mai comune conducte PP. Deci, pentru instalarea de încălzire este cel mai adesea folosit în gama de dimensiuni de 20 - 32 mm. grosimea țevilor de încălzire rar depășește 50 mm. (A se vedea și articolul Tipuri de conducte de canalizare și conexiuni: caracteristici.)

Țevi din oțel și fontă

În cadrul unui articol, este pur și simplu imposibil să menționăm toate dimensiunile cadrelor, deoarece există sute dintre ele și diferă și în funcție de modul de producție:

• laminate la cald. Standardul GOST 8732-78 spune că diametrele exterioare ale țevilor de oțel produse de această tehnologie variază în intervalul de 20 - 550 mm (aproximativ 70 de dimensiuni standard). Dacă luăm în considerare și interiorul, atunci puteți selecta câteva sute, dacă nu chiar mii de dimensiuni, deoarece trebuie să țineți cont de grosimea peretelui;

• închiriere rece. GOST 8734-75 identifică mai mult de 70 de dimensiuni, iar situația este aceeași ca în cazul analogilor de țevi laminate la cald, adică grosimea peretelui variază într-o gamă largă.

Rețineți întreaga gamă, desigur, nu este necesară. Suficient pentru a naviga cel puțin în cele mai comune dimensiuni. Este bine să țineți minte, de exemplu, diametrul interior și exterior al țevilor de oțel, care sunt utilizate pentru a organiza alimentarea cu apă.

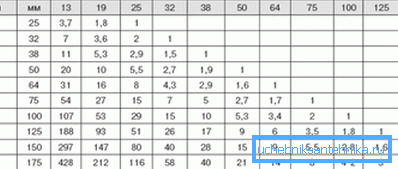

Dar misterul principal pentru mulți este decodificarea denumirilor de inci. Acest lucru este deosebit de important dacă conexiunea este filetat, chiar și o mică nepotrivire nu vă va permite să creați o îmbinare sigilată, în viitor acest lucru poate duce la scurgeri.

Cunoscând marcajul în inci, puteți evalua diametrul firului și DN. Astfel, diametrul exterior al țevii 3 4 spune că Du este egal cu 20 mm, filetat - 25,9 - 26,2.

În ceea ce privește fonta, totul este mult mai simplu, folosind 3 dimensiuni principale - 150, 100 și 50 mm. În acest caz, trecerea condiționată, adică conducta Du, servește drept criteriu principal. În viața de zi cu zi, fonta este utilizată pentru a organiza eliminarea deșeurilor, de regulă dimensiunea standard este de 100 sau 150 mm.

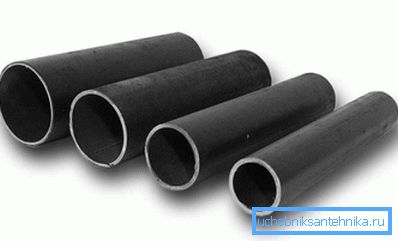

Conductă VGP

Abrevierea VGP se referă la conducta de alimentare cu apă. Oțelul este utilizat pentru producție și poate fi folosit nu numai ca o țeavă pentru instalații sanitare exterioare, ci și pentru o conductă de gaz.

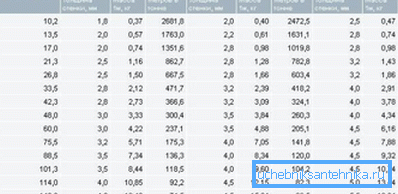

Gama completă de conducte din oțel VGP este determinată de standardul GOST 3262-75. Denumirea înseamnă internă sau mai degrabă Du, în timp ce cunoașteți grosimea peretelui, este posibil să se calculeze grosimea conductei. Astfel, denumirea VGP Du15 înseamnă că Du este egal cu 15 mm.

Diametrul exterior al țevii de oțel 22 mm vă permite să îl comparați cu VGP Du15, deoarece grosimea sa este de 21,3 mm. Dar, în același timp, analogul electrosudat are o distanță mult mai mare (de la 18 la 20 mm, în funcție de grosimea peretelui). Această diferență se datorează condițiilor de funcționare ale sistemului.

În mod separat, merită luate în considerare denumirile inci ale conductelor AIV. Aici relația dintre dimensiuni este după cum urmează.

Diametrul exterior al VGP al țevii depinde de grosimea peretelui, în total fiind produs în trei versiuni:

• lumină;
• comună;
• armat.

De exemplu, atunci când Du 40 în intervalul indică Dn 48,0 mm. Grosimea peretelui variază de la 3,0 (versiune ușoară) până la 4,0 mm (versiune armată). Versiunea armată este utilizată pentru sistemele care funcționează sub presiune înaltă.

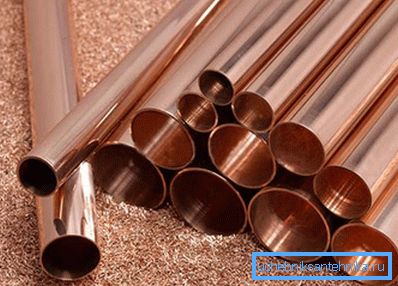

Conducte de cupru

În ciuda popularității materialelor plastice, cuprul este încă folosit pentru a organiza sistemele sanitare și de încălzire (chiar dacă prețul este mai mare). În ceea ce privește desemnarea dimensiunilor, atunci puteți întâlni utilizarea sistemelor de numere de centimetri și de metric. În ceea ce privește standardul, gama de produse este dată în GOST 617-2006.

Noul standard se bazează pe desemnarea metrică a dimensiunilor, de exemplu, vechea denumire de 3/8 inch a fost înlocuită cu două dimensiuni (6 și 7 mm). În general, numai produsele laminate la rece oferă aproximativ 70 - 80 de dimensiuni standard, iar acest lucru numai dacă se ia în considerare doar grosimea.

Atunci când alegeți conducta potrivită, puteți întâlni următoarele denumiri de dimensiuni:

• inch. În acest caz, desemnarea, de exemplu,? inci vor indica doar dimensiunea exterioară;
• fracționată. În formatul 14/12 de înregistrare, numărul 14 arată diametrul exterior și 12 indică diametrul interior;
• care indică grosimea peretelui, de exemplu, 14/1. În acest caz, numărul 14 indică Dn și 1 - grosimea peretelui.

Rezumând

În cadrul unui articol, este dificil să se acopere toate detaliile marcajului produselor laminate din țevi. Cu toate acestea, informațiile propuse vor ajuta la navigarea la alegerea conductei potrivite, ceea ce înseamnă că riscul de scurgere va fi minimizat.

Videoclipul din acest articol prezintă un exemplu de selectare a diametrului în funcție de condițiile de funcționare ale conductei.
