Dimensiuni ale țevilor de profil: cea mai importantă

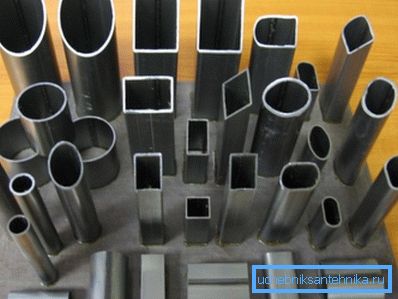

Țevile de profil sunt un tip special de produse laminate. Aceste produse au o configurație non-standard în secțiune transversală.

Aceasta, spre deosebire de cea obișnuită, poate avea forma:

• un dreptunghi;
• pătrat;
• romburi;
• oval
• dreptunghi sau pătrat cu muchii rotunjite etc.

Domenii de aplicare

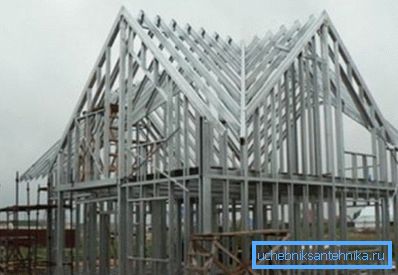

Astfel de produse nu sunt utilizate în comunicațiile de inginerie, ci ca elemente de cadru ale structurilor metalice. Elementul gol are aproape aceeași rigiditate ca o bară solidă. În același timp, analogul gol este de 30/40% mai ușor.

Fiți atenți! Utilizarea unor astfel de elemente în construcția structurilor metalice face posibilă reducerea greutății și a costurilor acestora (mai puțin material - preț mai mic). Mărimea și rezistența structurii vor rămâne neschimbate. Cu toate acestea, cu condiția ca, în timpul producției produsului, dimensiunile sale să fie controlate.

De ce parametrii sunt controlați

1. Elementele descrise sunt utilizate în structuri încărcate.. Pe această bază și o mică abatere de la dimensiunea lor indicată pot afecta negativ rezistența cadrului tuburilor de profil.
2. Dacă mărimea și greutatea țevii profilului sunt ne-standard, vă puteți aștepta la ceva. De exemplu, poate să slăbească structura (dacă este mai subțire decât este necesară) sau să își mărească greutatea (dacă parametrii sunt mai mari).

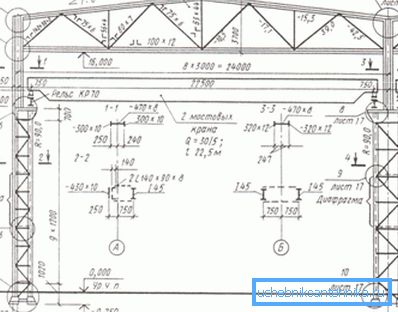

3. Calculele de proiectare a rigidității grinzilor din construcții metalice se bazează pe dimensiunile standard.. Valorile lor sunt anunțate de GOST-urile respective. Instrucțiunea avertizează că dacă dimensiunile nu corespund standardelor, proiectarea structurii va fi incorectă.

Din ce dimensiuni depinde

Parametrii specifici ai închirierii: lățimea, înălțimea, grosimea peretelui, raza de rotunjire, în funcție de metoda de fabricare a produselor.

Există 3 tehnologii pentru producerea analogilor profilați.

1. Deformarea caldă a produselor semifinite.
2. Deformarea rece a pieselor rotunde.
3. Formarea unui produs semifinit și sudarea cusăturilor sale.

Îndepărtarea golurilor

Caracteristicile tehnologiei de producție afectează metoda de calibrare, grosimea peretelui și alte dimensiuni ale produsului.

Analoguri laminate la cald

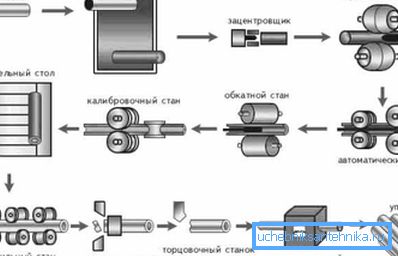

Mai jos este o scurtă descriere a producției acestor produse.

1. Produsul semifabricat sub formă de manșon (sticlă) încălzit pentru o mai bună plasticitate este rulat prin formarea rolelor pentru a obține un semifabricat - o țeavă rotundă.
2. Apoi se duce la o presă de turnare, care ștampilează un produs pătrat, dreptunghiular sau oval din acesta.
3. Apoi, piesa de prelucrat se răcește, apoi se rotește rolele de calibrare.
4. Apoi este "eliberat" - încălzit până la formarea cerealelor și răcit treptat în aer. Aceasta îndepărtează solicitarea de pe rețeaua de cristal a materialului.

Fiți atenți! Conform standardelor, materialele de profil deformate la cald nu pot avea o secțiune transversală mai mică de 60 mm. Aceasta este, de exemplu, conducta de profil 60 la 30 în acest fel nu este realizată.

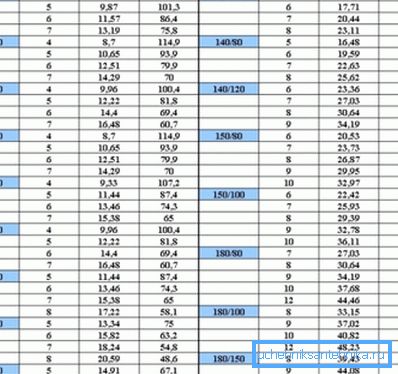

1. Potrivit GOST №8645 / 68, sunt fabricate circa 20 de dimensiuni ale țevilor de formă dreptunghiulară și conform GOST nr. 8639/82 - același număr de analogi pătrați.
2. Dimensiunile minime ale acestora din urmă sunt de 60 - 60 mm, maximul - 180 °
3. În produsele dreptunghiulare, cel mai subțire este conducta de profil 60 de 80, iar cel mai gros este analogic, cu o secțiune de 230?

Deformarea caldă afectează și grosimea peretelui materialului. În cazul în care produsele sunt fabricate în acest mod, caracteristicile tehnologiei stabilesc limita minimă a acestei valori de până la 4 mm și maximul la 14.

O altă dimensiune importantă a produselor laminate la cald este lungimea lor. Acesta poate fi "dimensional" și egal cu o anumită tăiere sau "neevaluat", adică să fie în sfera de aplicare a reducerii.

Cel mai mic laminat la cald are o lungime de 4 m, iar cel mai lung - 12,5 m.

Material laminat la rece

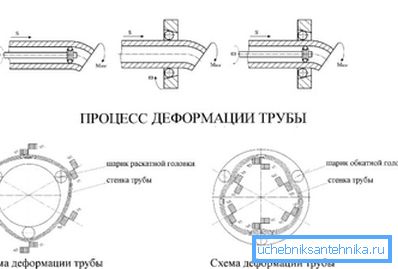

Mai jos este tehnologia de fabricare a unor astfel de produse.

1. Realizarea produsului semi-finit, plantarea unei găuri rotunde în mașina de spălat.
2. Efectuarea piesei de prelucrat, metoda de rulare pentru a obține o bilă rotundă.
3. Obținerea unui profil analogic prin comprimarea piesei de prelucrat pe presă și pe role.
4. Etapa finală este calibrarea produsului.

În acest caz, secțiunea transversală și grosimea peretelui produsului finit sunt puțin mai mici decât cele ale perechilor laminate la cald. Conform standardului relevant, materialele laminate la rece nu pot avea o secțiune mai mică de 10 mm și mai mult de 120 mm. Aceasta înseamnă că cea mai subțire conductă de profil laminată la rece este de 10x10, iar cea mai mare formatată este 120 × 120.

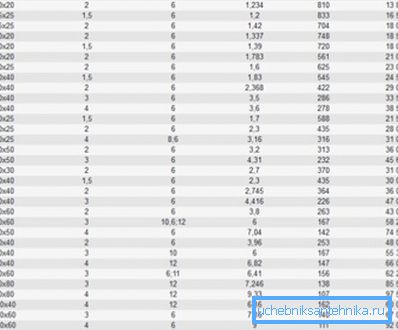

Potrivit GOST nr. 8639/82 există 17 dimensiuni de produse similare și conform standardului 8645/68 - 16. Grosimea peretelui țevilor formate la rece poate fi de 1/8 mm.

Lungimea segmentelor lor dimensionale variază de la 4,5 m la 11. Tăirile dimensionale pot avea o lungime minimă de 1,5 (tubul profila 10 la 10) și maximum 9 m.

Inchiriere sudata

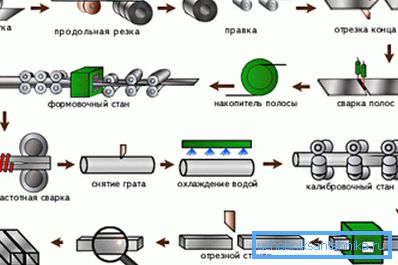

Mai jos este tehnologia de producție sudată.

1. Crearea unui produs semi-finisat cu bandă. Este tăiat din tablă de oțel neevaluată.
2. Formarea țaglei, îndoită în funcție de forma secțiunii transversale a produsului final.
3. Sudarea îmbinării țevilor într-un gaz inert sau prin topirea prin inducție a oțelului și sudarea acestuia.
4. Calibrarea produsului prin laminare la rece. (A se vedea și articolul Butt-Weld Pipe: Caracteristici.)

Fiți atenți! Caracteristicile fizice ale materialelor sudate sunt aproape identice cu cele ale analogilor fără sudură. Îmbinarea slăbește rezistența și rigiditatea acestora cu numai 5/10%.

Această circumstanță este compensată de posibilitatea fabricării produselor cu o grosime mică a peretelui (1/5 mm), cu o gamă largă de parametri. Deci, cel mai subțire element are o față de 1,5-1,5 cm, iar cel mai format este un tub profilat sudat 30 cu 30 cm.

Lungimea materialului este măsurată sau neevaluată. În prima variantă de realizare, mărimea produsului se potrivește în lungimea segmentelor de măsurare de la 5 m la 9. În a doua variantă, în parametrii generali ai secțiunilor nedimensionale se află o lungime de 1,5 / 9 m

În plus față de materialele pătrate și dreptunghiulare, cu ajutorul sudurii ele produc, de asemenea, țevi cu secțiune transversală ovală. Parametrii lor sunt normalizați prin numărul de stat 8642/68.

Conform acestui standard, cel mai subțire profil sudat oval are o secțiune transversală de 16 - 10, iar cea mai voluminoasă - o conductă de profil 80 - 40, precum și 90 - 32. Grosimea peretelui acestor produse este de 1 / 2,5 mm.

Mai jos este o masă a dimensiunilor țevilor de profil produse prin metoda de sudare.

concluzie

Dacă aveți de gând să construiască un cadru metalic cu propriile mâini, atunci ar trebui să fie clar despre ce elemente sunt necesare pentru acest lucru. Secțiunea transversală și grosimea peretelui ar trebui să fie optime, astfel încât, pe de o parte, puterea structurii să fie suficientă, iar pe de altă parte, nu era prea grea.

Videoclipul din acest articol vă va ajuta să înțelegeți mai detaliat subiectul.
