Dimensiuni posibile ale țevilor din metal-plastic și ale

19-05-2018

Tuburi

Țevi metalice sunt utilizate pe scară largă în instalații sanitare. Cu ajutorul lor, sunt prevăzute conducte de alimentare cu apă, încălzire și canalizare. Folosește produse cu o varietate de diametre, a căror gamă vom discuta în acest articol.

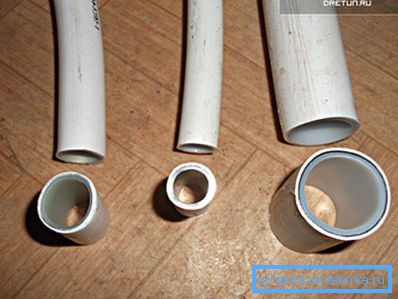

Diferite diametre ale conductelor metalice

Dispoziții generale

Pentru început, să aruncăm o privire asupra structurii produselor în cauză și a caracteristicilor lor caracteristice.

structură

Structura produsului în cauză este simplă:

Stratul de polimer intern în contact cu lichidul.
Stratul adeziv.
Aluminiu, oferind conductei rigiditatea și rezistența necesare.
Din nou stratul adeziv.
Stratul polimeric extern care protejează aluminiul de contactul cu mediul extern.

O astfel de structură garantează câteva avantaje importante, ceea ce face ca țevile din plastic-metalice să fie atât de populare atunci când se instalează sisteme de inginerie de case private și apartamente.

demnitate

Luați în considerare caracteristicile țevilor metalice:

Rezistența la procesele corozive. Ce este important pentru produsele care sunt în permanență în contact cu apa.
Transmisie ridicată datorită netezimii acoperirii interne.

Sfat: în cazul conectării secțiunilor din plastic la metal, este de dorit să instalați filtre speciale în zona de îmbinare. Acest lucru va evita rugină și alte resturi de la partea veche a conductei la cea nouă.

Proprietăți de rezistență acceptabile, mult superioare celor care au modele convenționale din polipropilenă sau polietilenă.
Rezistență la temperaturi ridicate, care permite utilizarea liberă a conductelor din plastic în sistemul de încălzire. De exemplu, modelele de polietilenă nu sunt categoric potrivite pentru astfel de scopuri datorită pragului de temperatură scăzută.

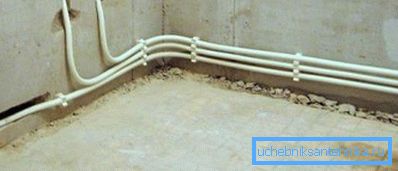

Fotografie a conductei metal-plastic a sistemului de încălzire

Preț accesibil. Chiar și utilizarea parțială a plasticului în procesul de producție poate reduce semnificativ costul produselor.
Greutate redusă. Vă permite să restricționați atașamentele simple și să nu exersați sarcini suplimentare asupra fundației clădirii.
Puritatea ecologică. Respectă toate standardele sanitare necesare.
Ușor de folosit. Pentru implementarea țevilor de tăiere din metal-plastic și instalarea îmbinărilor lor, nu este necesar să existe competențe speciale.

Sfat: pentru construcția de țevi metalice se recomandă utilizarea unui instrument special - apăsând tasta. Prin aceasta, procesul va fi mult mai ușor și mai rapid.

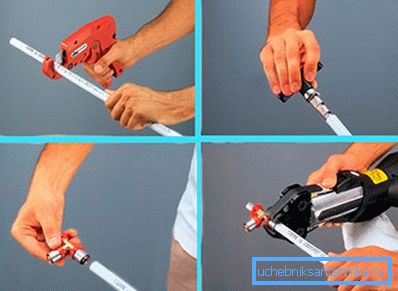

Instrucțiuni grafice pentru efectuarea conexiunii utilizând tasta de apăsare

Durată lungă de viață, numarul de decenii, cu respectarea tuturor regulilor de functionare.

dimensiuni

Diametrele produselor luate în considerare sunt destul de diverse, în ceea ce privește sistemele de alimentare cu apă, cele mai des folosite sunt eșantioane cu dimensiunile de 15 până la 50 mm, dar pentru canalizare, de la 32 la 150 mm. Dar marcarea țevilor din plastic este de obicei făcută în centimetri, așa că să aruncăm o privire la această măsură neobișnuită de lungime.

Sfat: atunci când alegeți țevi, se recomandă să țineți cont de diametrul interior, care este notat cu două litere "DU" - "diametru nominal". Exteriorul poate fi foarte înșelător din cauza diferențelor de grosime a pereților.

inch

Pentru a fi exact, atunci 1 inch = 25,4 mm. În practică, relația următoare este adevărată în conducte:

inch	milimetri
?	15
?	20
1	25
1?	32
1?	40
2	50
3	80
4	100
6	150

Prin urmare, nu fi surprins când un instalator sau vânzător într-un magazin de specialitate va descrie diametrul ca o secundă sau trei sferturi. Doar traduceți mărimea în sistemul metric și va fi mai ușor să navigați.

Pentru a conecta secțiuni de dimensiuni diferite, se utilizează un calibrator special.

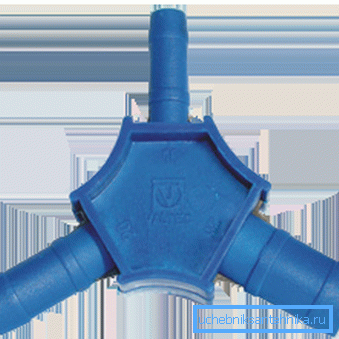

Ecartament polimer pentru țevi din metal

Parametrii tehnici pentru diferite diametre

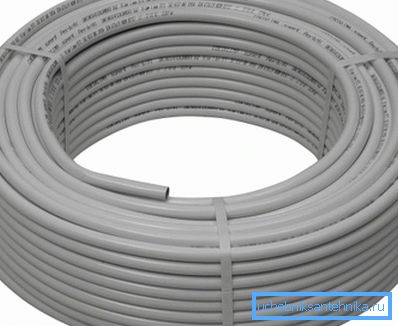

Țeavă metalică MP 16x2 mm 1 m laminată într-o bobină

Modificarea secțiunii transversale afectează parametrii produselor în moduri diferite:

parametru	sens
Secțiune, cm	1.6	2	2.6	3.2	4
Vezi, vezi	1.2	1.6	2	2.6	3.3
Formarea lățimii stratului, cm	0.2	0.2	0.3	0.3	0,35
Masa de taiere masiva de 100 cm kg	0115	0,17	0.3	0,37	0,43
Volumul unui metru, l	0.113	0201	0.314	0.531	0,855
Încălzirea permisă la o presiune de 10 bari, ^despreC	De la 0 la 95
Încălzirea admisă la o presiune de 25 bari, ^despreC	De la 0 la 25
Limita de temperatură ^despreC	135
Limita presiunii de rezistență la momentul încălzirii maxime, bară	10
Presiune distructivă în timpul încălzirii până la douăzeci de grade Celsius, bar	94	87	88	76	67
Indicele de netezire	0069
Coeficientul de izolare termică, W / m? K	0.431
Dimensiunile indicatorului de rezistență, N / 10 mm	71
Indicator de rezistență la sudarea aluminiului, N / mm²	58
Nicio deformare la încălzire la 20 ° C^despreC pentru șaizeci de minute, MPa	5.7	5,09	5,42	5.11	4,83
Nici o deformare când este încălzită la 95 ° C^despreC pentru șaizeci de minute, MPa	3,29	3.02	3.17	3.02	2,94
Nici o deformare când este încălzită la 95 ° C^despreC pentru o sută de ore, MPa	2,92	2,68	2,82	2,69	2,61
Nici o deformare când este încălzită la 95 ° C^despreC pentru o mie de ore, MPa	2,56	2,35	2,51	2,43	2.3
Rezistența la ruptură transversală, N	2870	3040	3,250	3420	3560
Durabilitatea în ceea ce privește respectarea tuturor standardelor operaționale, ani	O jumătate de secol
Cea mai mică rază de îndoire cu brațele, cm	8	10	11	16	55
Cea mai mică rază de îndoire cu utilizarea unui echipament special, cm	4.5	6	9.5	12.5	18

Conducta metalică de 32 mm va dura până la cincizeci de ani

După cum puteți vedea, multe caracteristici rămân comune oricăror dimensiuni, iar altele se schimbă radical. De exemplu, durata de viață, rezistența la lipire a straturilor și coeficientul de conductivitate termică sunt aceleași pentru probele subțiri ca și pentru cele mai groase.

Dar raza de îndoire și rezistența la deformări sunt deja semnificativ diferite în diferite secțiuni: o țeavă de plastic de 16 mm poate rezista la cele mai mari sarcini.

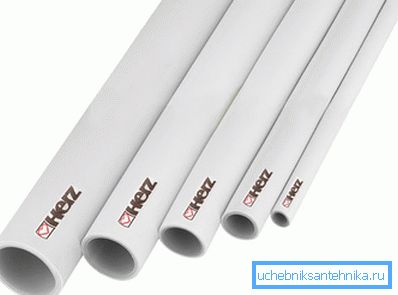

Caracteristicile tehnice ale unei conducte metalice de 16 mm au cele mai bune indicatoare de rezistență

concluzie

Țevi din aluminiu și polimer combină multe aspecte pozitive ale produselor din metal și plastic, eliminându-le dezavantajele. Datorită acestui fapt, ele sunt utilizate pe scară largă în aranjarea diferitelor conducte, care, la rândul lor, necesită o varietate de diametre.

Dimensiunile secțiunilor sunt măsurate în inci și variază, de obicei, de la o secundă la șase. Această diferență are și efectul asupra caracteristicilor tehnice ale produselor, pe care le-am descris în detaliu mai sus. Videoclipul din acest articol vă va furniza informații suplimentare direct legate de materialele examinate.
