Dimensiunile țevilor de azbociment și aplicarea lor

În prezent, toate dimensiunile țevilor de azbest și ciment - cu diametrul de 100-500 mm, sunt în permanență necesare în construcții civile și industriale - pentru transportul lichidelor sau ca elemente ale diferitelor structuri. Toate acestea sunt clasificate în conformitate cu standardele de stat - presiune în conformitate cu GOST 539-80 și fără presiune în conformitate cu GOST 1839-80, prin urmare, acest lucru determină gama lor într-o nișă de construcție special.

Cimentul chrysotile are atât părți pozitive, cât și negative, în fața plasticului și a oțelului, ceea ce va fi discutat și puteți vedea și videoclipul din acest articol care confirmă faptele scrise.

Pentru ce sunt și pentru ce sunt folosite

tabele

Notă. Conductele de azbest au și un al doilea nume - cimentul chrysotile, care este în esență același. Prin urmare, dacă întruniți una sau cealaltă definiție, atunci vorbim despre același produs. Mai jos veți vedea caracteristicile tehnice ale țevilor de azbociment și principiile de instalare a acestora.

Tabele de secțiuni ale țevilor de ciment și a cuplajelor de crăsolid cu presiune

Tabele de secțiuni ale țevilor de ciment și a cuplajelor de crăsolid fără presiune

Masa teoretică a țevilor de ciment crvostatic pe metru

Punctele tari și punctele slabe

• Cimentul de azbest sau de crcvostol este același beton armat cu fibre și se dovedește a fi mai multe ordini de mărime mai ieftine decât plasticul (HDPE sau LDPE), fonta sau oțel, care pot fi utilizate în scopuri similare, iar prețul joacă întotdeauna un rol important în proiectare. Durata minimă de funcționare pentru conductele de joasă și înaltă presiune variază între 25 și 50 de ani.
• Este foarte important ca conducta de azbest-ciment de 150 mm sau orice alt diametru să nu conducă curent electric, are o conductivitate termică foarte scăzută (0,8 kcal / m · h · deg) și nu este susceptibilă la coroziune, și acesta este principalul dezavantaj al produselor similare din fier și oțel.
• Coeficientul de alungire a temperaturii azbocimentului este de 12 ori mai mic decât cel al oțelului, prin urmare, nu este nevoie să se instaleze îmbinări de dilatare scumpe pentru suprafețe subterane sau de suprafață. Atunci când transportați lichide reci pe suprafața cimentului crizotil, nu există condens.
• Orice conductă de azbest-ciment - 200 mm sau cu o secțiune transversală diferită, atunci când transportarea apei calde va avea o ușoară dilatare, însă această deformare este perfect compensată prin etanșarea inelelor de cauciuc pe cuplajul conductelor. Este demn de remarcat faptul că contactul azbestului cu un lichid (în special fierbinte) face ca acesta să fie și mai puternic, deoarece acesta este un curs natural al betonului.
• Pentru astfel de conducte, instrucțiunea nu prevede curățarea profilactică a microorganismelor. (mușchi, alge), deoarece nu sunt formate acolo pe parcursul întregului ciclu de viață. Cimentul chrysotile este rezistent la mediul acid și alcalin.

Metode de montare

Plasarea trunchiului în șanț nu se face pe pământ, ci pe o pernă de nisip - aceasta vă permite să distribuiți uniform încărcătura pe întreaga suprafață și dacă este un diametru mic (tubul de azbociment de 100 mm cântărește de la 7,8 până la 10,4 kg) eforturile de ao reduce cu propriile mâini.

Dar, în cazul în care secțiunea este mai mare, atunci poate fi necesară o macara auto, de exemplu, o țeavă de azbest de 500 mm BT12 de tip 3 cântărește mai mult de 173 kg - instalarea va fi posibilă fără echipament special, ci mai degrabă complicată. Înainte de a fi așezate, precum și direct în șanț, toate conductele și cuplajele trebuie verificate obligatoriu pentru integritate și / sau etanșeitate. Dacă este nevoie de numirea de proiectare.

Instalarea drumului pe fundul șanțului se efectuează neapărat sub pantă - pentru un diametru de până la 200 mm este de 20-30 mm (conducta de azbest-ciment 100 mm trebuie să aibă o pantă de 20 mm / 1 m), dar pentru o secțiune transversală de 200 mm sau mai mult, panta va fi de 30-40 mm . Și acest lucru se aplică nu numai la sistemele de canalizare, ci și la conductele de conducte - acest lucru asigură fluxul de condens sau orice lichid care a intrat.

compus

Notă. Țevile de acest tip sunt clasificate prin presiune și scop: a) pentru alimentarea cu apă: VT6, VT9, VT12, VT15; b) pentru conductele de căldură: TT3, TT6, TT9, TT12, TT16.

clasificare

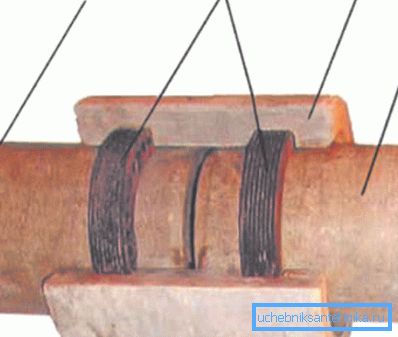

La instalarea conductelor de azbest-ciment de înaltă presiune, cuplajele de material similar sunt utilizate pentru andocare, care sunt activate în conformitate cu principiul autosompării.

În cazurile în care presiunea de lucru este de 9-15 kgf / cm², Instrucțiunea presupune utilizarea unei cuplări cu două sau patru canale (pentru 2 sau 4 inele de cauciuc de etanșare). Dacă presiunea va depăși 16 kgf / cm², în acest caz, utilizați cuplaje cu caneluri mai largi, unde inelele de etanșare sunt, de asemenea, mai largi.

Instalarea, după cum sa menționat deja, se poate realiza fie subteran, fie în partea de sus, dar ultima metodă limitează foarte mult posibilitățile de proiectare. Faptul este că, în conformitate cu reglementările de siguranță, interzicerea sau interzicerea trecerii autostrăzii cu calea ferată, linia de tramvai, sectorul rezidențial etc. este permisă, dar în anumite condiții limitate.

Dar sub nivelul solului, datorită caracteristicilor tehnice, azbestul se simte excelent și, în plus, nu există astfel de restricții în comparație cu garnitura exterioară.

concluzie

Există situații în care instalarea se face în locul liniei vechi după ultima demontare, iar vechea conductă este uneori pusă în tavă. În astfel de cazuri, tava nu este demontabilă, deoarece dimensiunile țevii de azbest-ciment de 150 mm (sau alt diametru) rămân aceleași ca și cele din oțel sau fontă, astfel încât nu are rost să scoateți tava și să umpleți perna de nisip.
