Dimensiunile țevilor din plastic în conformitate cu

În funcție de ce documente de reglementare sunt produse conductele de polimeri? Ce fel de plastic este folosit pentru fabricarea lor? În cele din urmă, ce diametre ale țevilor din plastic sunt prevăzute de standardele rusești actuale? Să încercăm să răspundem la aceste întrebări.

Listă de

Mai întâi, să vedem lista materialelor.

• Clorura de polivinil este utilizată pentru fabricarea presiunii și a canalului de scurgere liberă. Conductoarele de apă din acest polimer nu sunt foarte răspândite datorită combinației de fragilitate și temperaturii de lucru scăzute (nu mai mult de 60 ° C).
• Polietilena este utilizată în primul rând pentru instalarea conductelor de presiune de alimentare cu apă rece. Restricțiile de temperatură pentru acest polimer sunt chiar mai dure decât pentru PVC: polietilenă începe să se înmoaie la 45-50 grade.

Fiți atenți! Țevile din plastic cu diametru mare utilizate ca canalizare sunt în mare parte aceleași polietilenă.

• În schimb, polipropilena este foarte rezistentă la căldură. Domeniul temperaturii de funcționare de până la + 95 ° C permite utilizarea acestuia pentru încălzirea și alimentarea cu apă caldă. În plus față de conductele de presiune, plasticul este utilizat pentru construcția sistemelor de canalizare.
• Polietilena încrucișată este, de asemenea, utilizată în aceste scopuri: formarea legăturilor încrucișate între moleculele polimerice își modifică radicale proprietățile fizice.. Prețul materialului, desigur, este cu mult mai mare decât cel al polietilenei obișnuite.

standarde

Tabelul cu diametrele țevilor din plastic destinate conductelor de apă, sistemelor de încălzire, apelor reziduale sub presiune etc. este cuprins în GOST 52134-2003.

Dar cu drenajul gravitațional situația este mult mai distractivă: standardele rusești reglementează gama doar pentru polietilena, iar GOST 22689.1-89 prevede trei dimensiuni - 50, 90 și 110 mm. Tevile cu flux liber și din polipropilenă sunt fabricate în conformitate cu condițiile tehnice și pe baza contractelor încheiate cu clienții.

Să revenim la GOST 52134-2003. Conform documentului, marcarea țevilor din plastic pentru conductele de presiune poate include:

• Presiunea de lucru maximă admisă la o temperatură de 20 ° C. Este marcat cu literele PN și indicate în atmosferă.
• Parametrul SDR care descrie raportul dintre diametrul exterior și grosimea peretelui. Cu cât este mai mare valoarea sa, cu atât rezistența la tracțiune a conductei este mai mică.
• Diametrul exterior și grosimea peretelui.
• O indicație a materialului din care este fabricat produsul. De regulă, se utilizează următoarea notație:

Fiți atenți! Aceasta este o listă incompletă de materiale descrisă de standard. În mod deliberat, omiteți exoții, cum ar fi clorura de polivinil clorură sau polibutena - pur și simplu pentru că șansele de a le întâlni la magazinul de hardware tind să fie zero.

Deci, să mergem la dimensiune. Din nefericire, va trebui doar să ne definim limitele și să nu oferim o listă completă.

Clorură de polivinil

Diametrul minim specificat în standardul PVC-U este de 12 milimetri. Maximum - 1000. Grosimea peretelui variază între 1,5 și 30,6 mm.

Fiți atenți! Sortimentul dat în standard nu înseamnă că toate produsele prezente pe piața rusă vor corespunde exact dimensiunilor indicate în acesta. Nu numai că sunt multe produse specifice fabricate conform specificațiilor, nu trebuie să uitați de importuri. De exemplu, nu este furnizat un document de țevi din plastic de 70 mm; totuși, furnizorii chinezi oferă acest lucru.

polietilenă

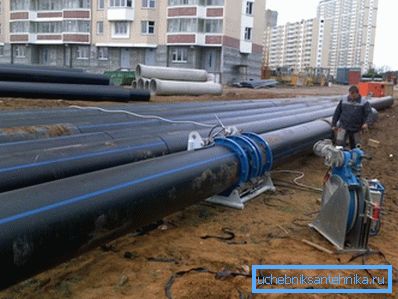

Așa cum am menționat deja, acest polimer este utilizat masiv pentru construirea rețelei de apă.

Pe lângă proprietățile dielectrice și rezistența excepțională la medii agresive, polietilena este convenabilă pentru că își menține elasticitatea la temperaturi scăzute. Mișcarea la sol, formarea unui bloc de gheață în conducte și alte probleme, fatale pentru oțel și fontă, în acest caz vor determina doar deformări temporare, cu revenirea la dimensiunile și geometria anterioare după eliminarea factorului care le provoacă.

Cum rămâne cu dimensiunea?

• Diametrul minim este de 16 mm. Maximul este de 1600.
• Grosimea peretelui variază de la 2 la 61,5 mm.

polipropilenă

Diametrul exterior minim are o țeavă de plastic de 10 mm. Dimensiunea maximă este din nou 1600. Grosimea peretelui este cuprinsă între 1,3 și 61,2 mm.

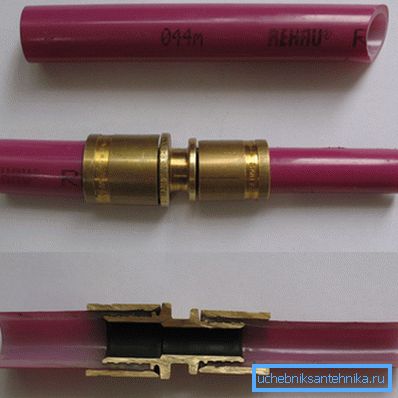

Polietilena încrucișată

Diametrul variază de la 10 la 250 de milimetri, pereții pot avea o grosime de 1,3 până la 34 mm.

Domenii de aplicare

Și acum să ne întoarcem la o zonă mai practică. Ce dimensiuni trebuie să folosiți atunci când vă construiți propriile sisteme de alimentare cu apă, de încălzire sau de canalizare?

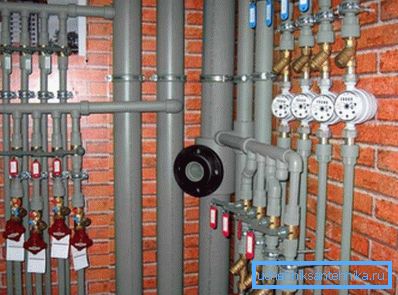

Aprovizionare cu apă, încălzire

• Conducta din plastic 16 mm este utilizată pentru a conecta unul la trei corpuri sanitare (robinete, cabine de duș, boluri de toaletă etc.). Poate fi folosit și pentru a fi așezat într-o podea caldă (deoarece aceasta este de obicei folosită în polietilenă reticulată) sau pentru încălzirea cablurilor colectoare.

• 20 mm este suficient pentru distribuirea alimentării cu apă în întreaga cabană cu 4-6 instalații sanitare și pentru funcționarea unui sistem de încălzire cu circulație forțată, care deservește o casă cu o suprafață de până la 100 m2.
• 25 mm sunt utilizate ca șanțuri pentru încălzire și alimentare cu apă în casele cu o înălțime de cel mult 5.
• Un diametru de 32 mm este tipic pentru șanțuri în clădiri de clădiri înalte și pentru îmbutelierea aprovizionării cu apă și încălzire cu un număr mic de apartamente.
• 40 mm - îmbuteliată într-un bloc de apartamente sau într-o cabană cu sistem de încălzire gravitațional (gravitațional).

canalizare

Pentru sistemele de canalizare fără presiune, este caracteristică următoarea distribuție a dimensiunilor:

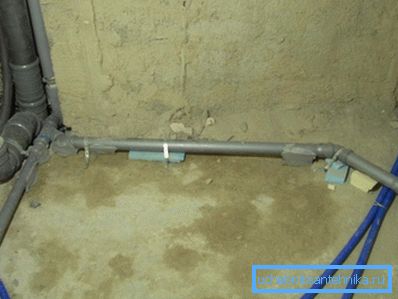

• Conducta din plastic 50 mm este utilizată pentru a conecta 2 - 3 chiuvete, chiuvete, dușuri etc. Pe scurt, orice instalații sanitare, cu excepția bolurilor de toaletă.

Important: pentru a conecta căzi de baie și dușuri utilizate simultan, se utilizează țevi de plastic de 75 mm și mai sus. Care este motivul instrucțiunii? Prin faptul că atunci când scurgeți baia completă, se va umple canalul de 50 mm; scurgerea normală de la duș nu va fi discutată.

• Conducta din plastic 90 mm este folosită relativ rar, în special pentru conectarea instalațiilor de boluri de toaletă. În schimb, 110 mm este foarte solicitat: acest diametru este folosit pentru a conecta toaleta, canalele de canalizare și plăcile de acoperiș (ramificații orizontale care leagă coloanele).
• 150 - 600 mm sunt utilizate ca orificiu de evacuare și pentru transportul apei reziduale între puțuri.
• Un diametru de 600 mm este tipic pentru colectorii care unesc scurgerile din întreaga zonă a orașului.

concluzie

Sperăm că materialul nostru va ajuta cititorul să aleagă soluția optimă pentru instalarea de comunicații în casă sau în apartament.

Ca întotdeauna, videoclipul din acest articol va oferi informații suplimentare. Mult noroc!
