Distribuitor de distribuție pentru încălzirea locuinței

Încălzirea independentă independentă a unei case particulare este un lucru util, dar numai dacă este bine reglementat. Uneori se întâmplă că au luat un cazan de înaltă calitate, iar cablurile au fost lipite corect și că nu există suficientă căldură în casă.

Adesea, cauza acestei neînțelegeri enervante este lipsa unei distribuții multiple, care poate fi cumpărată sau făcută manual, dar este imposibilă distribuirea rațională a încălzirii în cabane mijlocii și mari.

De ce să instalați un colector

Având o educație tehnică elementară, este ușor să comparăm lucrurile simple. Diametrul duzei care iese din cazan este adesea mult mai mic decât suma diametrelor țevilor care se extind la fiecare punct. Unii încearcă să compenseze acest lucru prin instalarea unei pompe de circulație puternice, dar orice sistem are maximum și, dacă îl ignorați, sistemul va eșua sau consumul de combustibil va crește dramatic.

Pentru a face mai clară, să examinăm un exemplu. Ieșirea majorității cazanelor de încălzire pe gaz de uz casnic este?

Să presupunem că se alimentează 3 puncte:

1. sistem de radiator pe perete;
2. boiler indirect de încălzire;
3. contur cald podea.

Țeava de alimentare pentru fiecare punct are o secțiune transversală de 1 inch. Evident, țeavă în? nu va fi în măsură să furnizeze pe deplin țevi de 3 inch, pur și simplu nu este suficient de lichid de răcire.

Există cazuri în care cablajul radiatorului funcționează normal, dar numai până în momentul în care podeaua caldă este pornită. După aceea, radiatoarele sunt ușor calde, iar podeaua nu se încălzește. Un cazan mai puternic nu este o opțiune, în majoritatea cazurilor este suficient să instalați un distribuitor de distribuție al sistemului de încălzire.

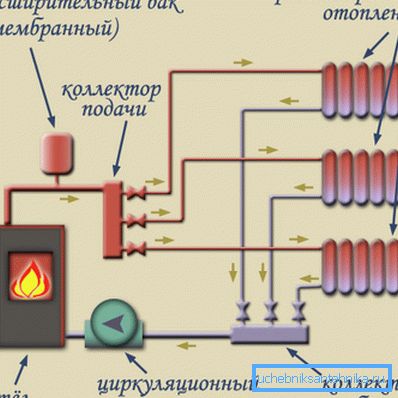

Dispozitiv și principiu de funcționare

Este posibil să fi observat deja că prețul distribuitorilor poate fluctua foarte puternic. Aceasta depinde de mulți factori, dar principiul de funcționare și dispozitivul general al unității sunt aceleași în toate modelele.

Cum funcționează colectorul de încălzire

De fapt, distribuitorul este un rezervor intermediar în care lichidul de răcire este colectat înainte de a fi eliberat în sistem. Dacă explicați-o pe degete, imaginați-vă un butoi în care sunt făcute mai multe găuri și un orificiu este instalat pe fiecare orificiu. Acum puteți regla curgerea fluidului din robineți.

Desigur, am spus exagerat, în realitate, unitatea de pieptene de distribuție este mult mai complexă. Pentru ca sistemul să funcționeze în mod clar, o capacitate maternă cu intrări integrate nu este suficientă.

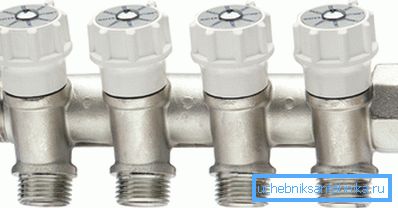

Ventilele de reglare, supapele de închidere pentru sângerarea aerului, termometrele pentru controlul lichidului de răcire și manometrele sunt de asemenea instalate aici. În sistemele serioase, pe lângă pompa de circulație generală, pe fiecare ramă se poate instala o pompă separată.

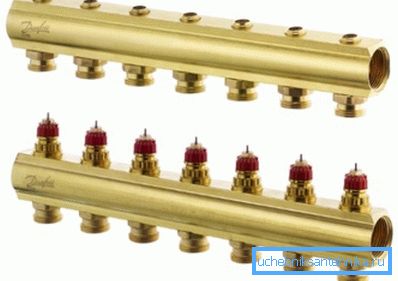

În plus, un colector cu drepturi depline constă din cel puțin 2 tancuri. Un pieptene este responsabil pentru fluxul de lichid de răcire, celălalt are rolul de a controla întoarcerea. Ca urmare, este posibil să se ajusteze debitul de lichid de răcire pentru fiecare ramură, plus, dacă este necesar, ramura poate fi oprită cu totul.

Două tipuri de supape

Distribuitorii moderni sunt în mod obișnuit împărțiți în două tipuri principale, diferă în principal în funcție de scop și de dimensiune.

Prima categorie de unități este proiectată pentru instalarea de sisteme de încălzire puternice în clădiri destul de mari. O astfel de distribuție a sistemului de încălzire este instalată în camera cazanului și are 2 fâșii volumetrice, a căror secțiune transversală poate porni de la 100 mm și mai mult.

O pompă de circulație suplimentară pentru sistemul de încălzire este montată pe fiecare duză a pieptenei de alimentare, pe lângă supapa de închidere. Țeava de retur, de regulă, este completată numai cu supape de oprire. O caracteristică distinctivă a acestor sisteme este prezența așa-numitelor săgeți hidraulice.

Hidroarba permite mai ușor, fără picături bruște, să distribuiți lichidul de răcire între diferite circuite de încălzire. Este simplu, este o țeavă cu diametru mare cu mai multe conducte. De asemenea, manualul de instalare nu cauzează dificultăți, de fapt, un scurtcircuit este aranjat între fiarele de alimentare și cele de revenire.

Al doilea tip este un sistem local destinat încălzirii unui spațiu mic, unei încăperi unice sau unui bloc. În mod fundamental circuitul echipamentului nu este diferit. La fel ca și în primul caz, sunt instalate 2 piepteni, hrănire și inversă.

Dar dacă distribuitorii pentru camera cazanului sunt proiectați să înlocuiască complet lichidul rece cu unul fierbinte, atunci dispozitivele locale amestecă numai apă caldă și rece și o pornesc în sistem.

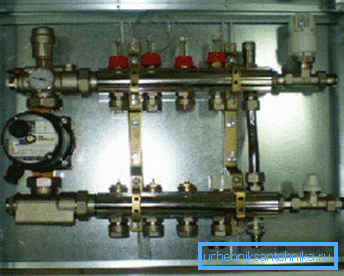

Funcția săgeților hidraulice este adesea efectuată de o pompă de circulație suplimentară. Care datorită diferenței de temperatură, în timpul funcționării, captează apa caldă și, amestecând-o cu apă rece, o lansează în sistem. La prima vedere, întreaga structură poate părea inutil de complicată, dar acest design permite distribuirea optimă a căldurii în casă.

Important: Proiectul de mai sus este conceput pentru sisteme mari. Pentru o cabană mică, aceste dificultăți nu sunt necesare, există doar un singur sistem local pentru 3-5 ramuri.

Sfaturi de auto-asamblare

Distribuție distribuție încălzirea mâinile lor pentru a colecta ușor. După cum ați înțeles deja, design-ul în sine este destul de simplu și simplu.

Întreaga întrebare este câte funcții suplimentare doriți să le construiți în sistemul dvs.

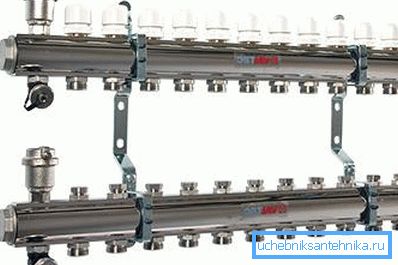

• Dacă vorbim despre distribuitorul destinat instalării în incinta cazanului, atunci aceste structuri ar trebui proiectate pentru o temperatură și o presiune suficient de ridicată.. Rezista la astfel de teste pot doar metal. Prin urmare, pentru proiectarea unor astfel de sisteme va fi nevoie de sudare electrică și capacitatea de a găti în mod natural.

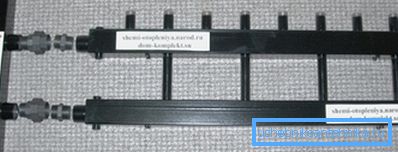

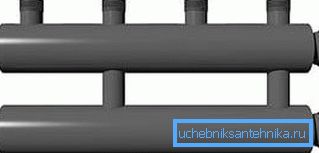

• Configurația tubului mamă în sine, pe care se vor baza rezultatele sistemului, nu contează prea mult. Dar din experiență putem recomanda utilizarea țevilor de secțiune pătrată sau dreptunghiulară. Runda poate fi de asemenea folosită, dar este mai greu de marcat și gătit.
• Sistemul local nu are cerințe atât de stricte, încât poate fi asamblat din materiale mai accesibile.. În prezent, țevile și fitingurile din polipropilenă sunt cele mai potrivite pentru auto-asamblare în condiții artizanale. Un fier de lipit poate fi închiriat, se pot cumpăra foarfece, iar instrucțiunile de instalare sunt disponibile pentru toată lumea.

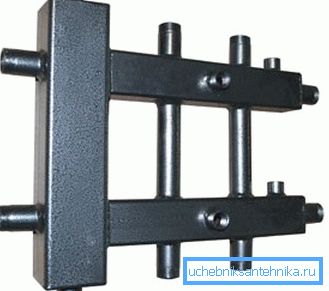

• Ar trebui să înceapă cu fabricarea săgeților hidraulice. Așa cum am menționat mai devreme, o conductă obișnuită este potrivită pentru aceasta, diametrul căruia depășește de 3 ori diametrul țevii de lucru, conectat pe ambele părți. Sunt făcute 5 puncte în acul hidraulic, primul din partea de sus pentru sângerare în aer, următoarele două sunt pentru conectarea cazanului. Perechea rămasă servește pentru conectarea matrițelor.

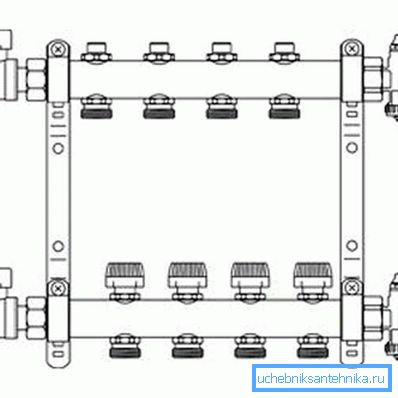

• Producția de distribuție și pieptenele de revenire sunt absolut identice.. Singura diferență se poate întâmpla în locația duzelor. Dacă în ambele piepteni țevile merg în sus sau în jos, atunci este mai bine să le aranjați într-un model de șah. Pur și simplu puneți, știfturile pieptenei superioare trebuie să fie deplasate cu jumătate din span cu privire la structura inferioară. Deci, va fi mai convenabil să conectați conductele.

Sfat: dacă aveți un set bun de instrumente, o mare dorință și mâini de aur, atunci lipirea colectorului de distribuție a căldurii cu propriile mâini nu este dificilă. Dar este adesea mult mai profitabil și mai rapid să cumpărați toate detaliile construcției separat și să le asamblați la fața locului, va fi mult mai ieftină decât asamblarea ansamblului.

Pe video puteți găsi mai multe informații complete despre subiectul colectorilor de încălzire.

concluzie

Înainte de a cumpăra sau de a proiecta unitatea cu propriile mâini, ar trebui să calculați caracteristicile sistemului pentru camera dvs. specifică. Colectorul, realizat cu o rezervă, nu va face rău, dar dacă faceți o greșeală într-o direcție mai mică, atunci toată lucrarea se va face în zadar. Prin urmare, dacă dvs. sunteți departe de ingineria termică, este mai bine să comandați calculul unui profesionist, prețul acestor servicii nu este mare, dar eroarea poate costa mai mult.
