Distribuitor de incalzire: scopul, avantajele si instalarea

Colectorul de încălzire este principalul nod al sistemului de încălzire radiant, care este astăzi unul dintre cele mai progresive și eficiente soluții. Vom vorbi despre principalele caracteristici structurale ale colectorului pentru încălzire, luați în considerare tipurile de piepteni și oferiți o serie de sfaturi pentru a vă ajuta să instalați un colector pentru încălzire cu propriile mâini.

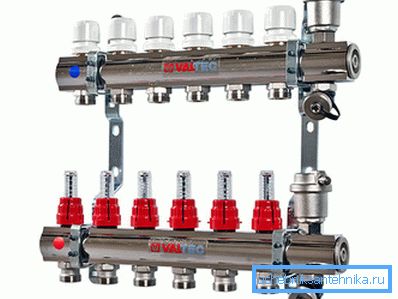

Colectorul pentru sistemul de încălzire al unei case particulare.

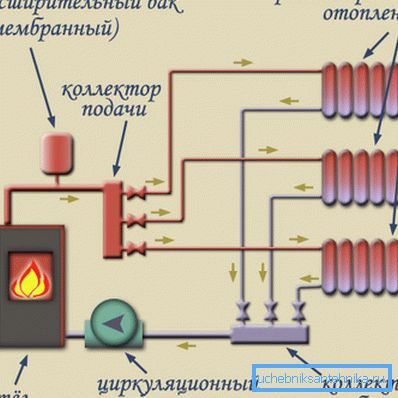

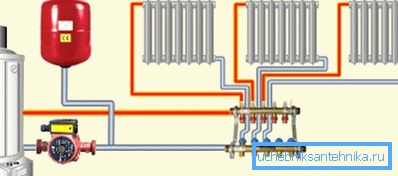

Sistem de încălzire prin fascicul colector

Colectorul din sistemul de încălzire de tip radial.

Luați în considerare colectorul de încălzire în legătură cu aspectul radial al lichidului de răcire, astfel încât să fie mai ușor de înțeles funcțiile și avantajele sale principale.

După cum știți, există trei tipuri principale de cabluri:

  1. Un design de țevi. Aici radiatoarele sunt conectate în serie, adică lichidul de răcire este alimentat la primul dispozitiv, apoi trece prin baterie și intră în celălalt, trecând treptat întreg circuitul și revenind la cazan. Este evident că după fiecare radiator apa se răcește și bateriile se încălzesc neuniform;
  2. Schema cu două țevi. Această soluție asigură alimentarea apei printr-o singură țeavă, iar ieșirea către cea de-a doua, adică circuitul constă din două linii între care radiatoarele sunt conectate în paralel. Această schemă vă permite să încălziți aparatele mai uniform;
  3. Modelul fasciculului. Răcirea este furnizată la unitatea de distribuție (colectorul sistemului de încălzire), de unde vine la fiecare radiator printr-o conductă separată, apoi se întoarce prin țevile de retur, se colectează cu un pieptene și intră în boiler. Astfel, este posibil să se obțină cea mai uniformă distribuție a căldurii în cameră.

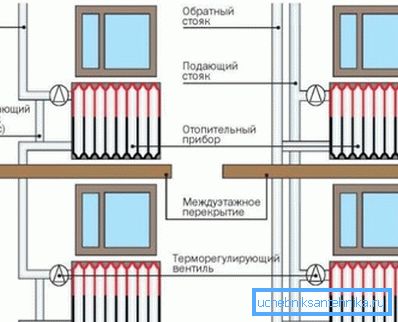

Scheme de conectare cu o singură conductă și două conducte.
Structura fasciculului.

Fiți atenți! După cum puteți vedea, în schema radială există mai multe circuite, câte unul pentru fiecare baterie. Prin urmare, pentru funcționarea normală a sistemului, este necesară o pompă de circulație care să asigure parametrii necesari de presiune și viteză de circulație a lichidului de răcire.

Schema fasciculului permite încălzirea fiecărui radiator individual cât mai uniform posibil, mai mult decât atât, face posibilă ajustarea intensității alimentării cu căldură a fiecărei baterii.

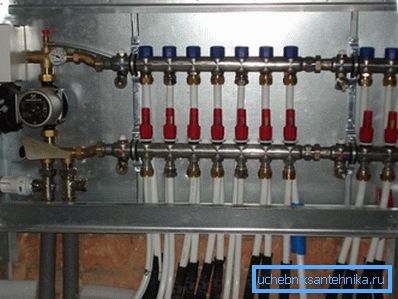

Tablou de distribuție pentru încălzirea radiatorului cu pieptene de alimentare și întoarcere.

De asemenea, în această schemă, puteți opri orice dispozitiv fără a schimba funcționarea întregului sistem, iar în clădirile înalte puteți să dezactivați etajele întregi fără a întrerupe curgerea lichidului de răcire în celelalte secțiuni ale clădirii.

Pentru a realiza aceste avantaje, se folosesc colectoare de încălzire, care sunt incluse în nodul de distribuție sub forma unei perechi de dispozitive - un pieptene de alimentare și de revenire. Legarea supapelor colectoare de încălzire, supapele de aer și de scurgere, debitmetrele și capetele termostatice permit reglarea automată a condițiilor de temperatură pentru fiecare dispozitiv de încălzire individual.

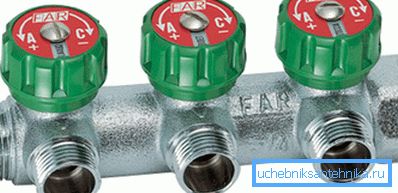

Utilizarea debitmetrelor permite ajustarea fluxului.

Fiți atenți! Cel mai adesea, astfel de cabluri este utilizat în construcția sistemelor de încălzire a caselor și cabanelor, însă acest sistem poate fi aplicat și într-un apartament cu transfer centralizat de căldură. Trebuie reținut faptul că conducta este cel mai bine executată sub podea.

Un alt avantaj al structurii radiale este capacitatea de a ascunde conducta sub podea sau în grosimea podelei. Adesea, această particularitate afectează alegerea aspectului.

În sistemul

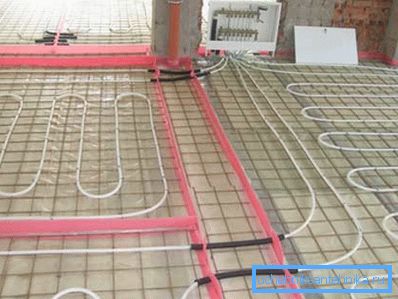

De asemenea, să nu menționăm un astfel de sistem ca "podea caldă". Aici contururile nu sunt conectate la radiatoare, ci sunt așezate într-un mod special în șapa podelei pentru ao încălzi.

Singurul dezavantaj semnificativ al acestei soluții este prețul ridicat al materialelor și al muncii.

Piesă de încălzire

desen

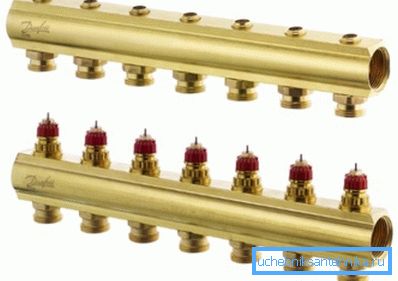

Colectorul de încălzire este alcătuit din două piepteni.

Pieptenele sunt o țeavă cu trei sau trei sferturi, găurile la capetele cărora sunt filetate. Un capăt este conectat la conducta de alimentare cu apă sau de drenaj, iar celălalt este închis cu un dop, aerisire și / sau un robinet pentru a scurge lichidul de răcire din sistem.

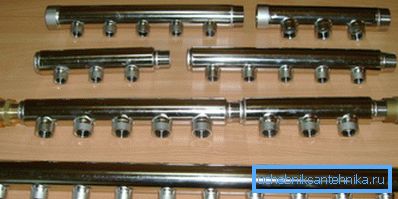

De-a lungul timpului, veți putea scoate capacul sau robinetele și puteți adăuga noi legături la pieptene pentru a extinde sistemul de încălzire sau pentru a conecta "podeaua caldă".

Piesa poate fi extinsă cu legături noi sau înecată.

În plus, conducta este echipată cu robinete pentru conectarea țevilor de încălzire și a prizelor pentru montarea supapelor de control. De regulă, piesa de livrare este echipată cu supape de dozare care reglează debitul, iar partea de retur - cu capete termice, care măsoară temperatura apei de retur și, dacă este necesar, deschide sau închide debitmetrele.

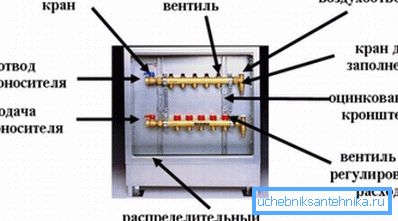

Armatura pentru piepteni.

Fiți atenți! Țevarea este posibilă cu macarale simple de ajustare: în acest caz, controlul este efectuat manual. Trebuie instalate macarale, acestea fiind necesare pentru a deconecta dispozitivele de la rețea pentru a repara sau a înlocui piesele defecte.

Distribuție simplă de distribuție.

În cazul legăturilor simple cu macarale, nu sunt necesare prize pentru fitinguri, astfel încât pieptenul poate avea un design mai simplu. Varietățile de desene sau modele vor fi discutate în secțiunea următoare.

specie

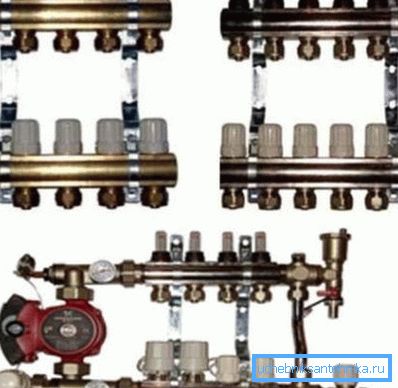

Colectoarele de încălzire pot varia în funcție de echipamente, materiale și designul pieptenilor.

Există diferite modele de distribuitori, care diferă în setul complet de legături, materiale, producători și design. De asemenea, pot exista diferențe în funcție de scopul dispozitivelor.

Cele mai eficiente și mai fiabile modele de mărci care sunt echipate cu toate dispozitivele și accesoriile necesare.

Compoziția unor astfel de produse poate include:

  • Feed și pieptenele inverse. De regulă, din alamă de înaltă calitate sau oțel inoxidabil;
  • Pompă de circulație;
  • Contoare de debitmetru;
  • Capuri termostatice pe nodul de colectare;
  • Ventil de aer Mayevsky sau robinet pentru evacuarea aerului din sistem;
  • Macara pentru drenarea lichidului de răcire;
  • Manometru pentru controlul presiunii;
  • Console sau alte echipamente de montare;
  • Cendre pentru conectarea conductelor electrice.

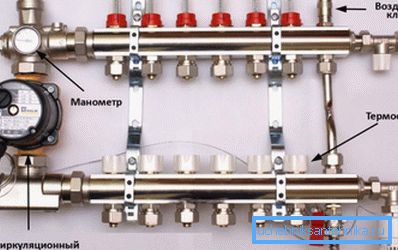

Fotografia prezintă un colector corporativ pentru încălzirea radiatorului.

Fiți atenți! Modelele de marcă sunt asamblate și echipate cu toate caracteristicile echipamentului și designul pieptenei. De regulă, detaliile unui astfel de sistem sunt concepute unul pentru celălalt și funcționează cel mai eficient în această configurație reciprocă.

Costul ansamblurilor de înaltă calitate de la companiile de vârf poate ajunge la 20-30 mii de ruble. Dacă acest lucru este prea scump pentru dvs., puteți utiliza dispozitive mai simple și mai ieftine.

Un fel de distribuitor mai ieftin.

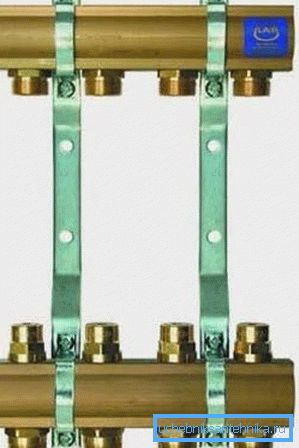

O variație mai puțin complexă este tubul din alamă de inchi cu conexiuni de sârmă de jumătate de inch. Partea de alimentare este prevăzută numai cu orificii, iar pe pieptenele din spate există sloturi pentru instalarea termostatelor sau debitmetrelor. Selectarea și instalarea supapelor vor trebui efectuate independent.

Cu toate acestea, aceasta nu este cea mai ușoară opțiune, există, de asemenea, produse din China:

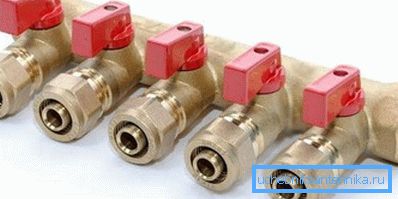

Modelul turnat cu macarale.

Chiar și mai ieftin va costa un model turnat cu supape de comandă fabricate în China. Există posibile probleme legate de deteriorarea sigiliilor și a scurgerilor în zona ansamblului de supape. Înlocuirea sigiliilor este adesea dificilă sau imposibilă datorită designului turnat al produselor.

De asemenea, puteți găsi modele de supape din plastic. Ele se disting printr-un cost redus și o calitate destul de bună, dar fiabilitatea lor este discutabilă. Deoarece nu există statistici și experiențe de funcționare încă de încredere, este timpul să le spunem despre durabilitate.

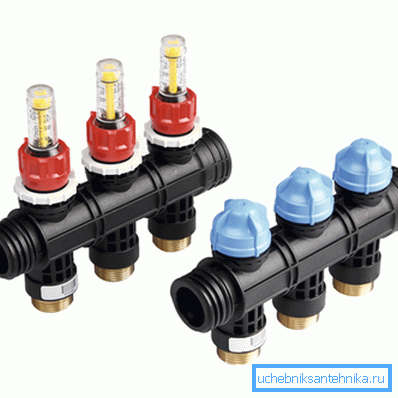

Produse din plastic pentru distribuirea încălzirii colectoare.

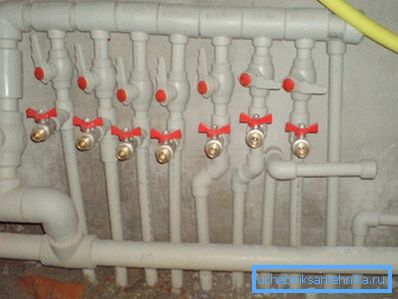

În cele din urmă, puteți asambla un ansamblu de distribuție de polipropilenă prin atingerea teilor într-o țeavă armată în centimetru. Aceasta este cea mai ieftină și mai ușoară cale, dar fiabilitatea acesteia tinde spre valori negative, ceea ce face posibilă numirea unei astfel de soluții temporare.

Distribuitor de polipropilenă - opțiunea cea mai ieftină și mai puțin fiabilă.

Fiți atenți! În cazul unui buget limitat, nu ar trebui să economisiți pe încălzire, este mai bine să reduceți costul finisajului sau deliciile interioare, deoarece un accident cu scurgeri de apă fierbinte va costa mult mai mult, iar decorarea va suferi mai întâi.

montare

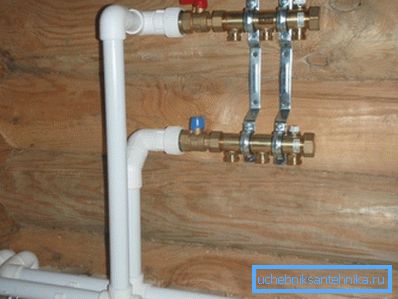

Luați în considerare ordinea lucrărilor de instalare.

Instalarea colectorului de încălzire începe cu instalarea matrițelor pe suport. Apoi desurubați prizele și instalați orificiul de evacuare a aerului și supapa de scurgere.

Apoi scoateți capacele din prize și montați debitmetrele pentru debit și puneți termostatele pe fluxul de retur. Dacă pompa nu este instalată inițial, este instalată.

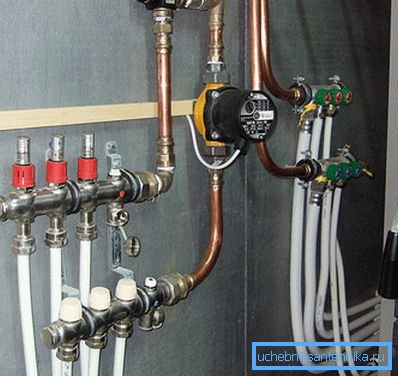

Pompa este de obicei pusă pe linia de retur.

După aceea, suportul este montat pe perete sau într-un dulap de distribuție. Când kitul este asamblat și instalat, conectați țevile radiatorului sau contururile unei podele calde. La sfârșit, conductele principale sunt conectate și sistemul este ondulat prin utilizarea unei pompe speciale.

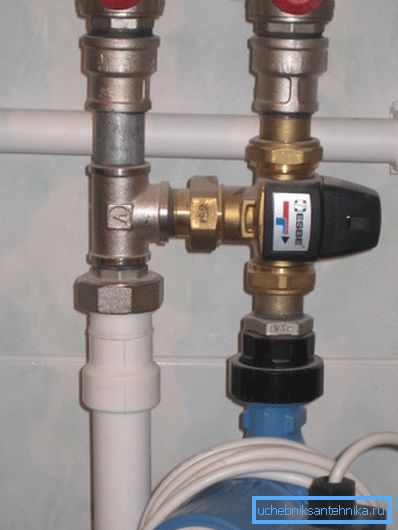

Pentru a reduce temperatura apei într-o podea caldă folosind o unitate de amestecare.

Fiți atenți! Această instrucțiune nu este finală și poate varia în funcție de echipamentul utilizat și de configurația sistemului.
