Fir filetat cilindric: o descriere a principalelor
Conexiunea filetată la această zi este considerată cea mai fiabilă și mai ușor de utilizat. Înțelegerea caracteristicilor tehnice și a metodelor de tăiere vă va ajuta să o utilizați mai eficient. Apoi, prezentăm toate informațiile necesare pentru acest lucru.
Dispoziții principale

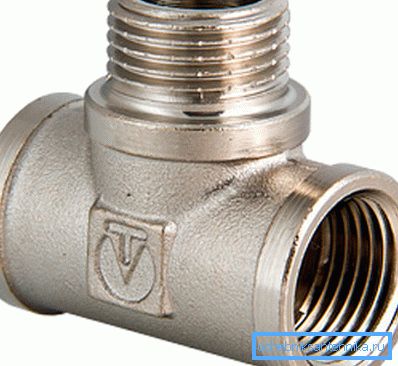

Un fir este o secvență specifică de caneluri elicoidale cu un diametru dat și un pitch repetat. Se aplică pe suprafața unei forme cilindrice pentru a conecta diferite produse de țevi.

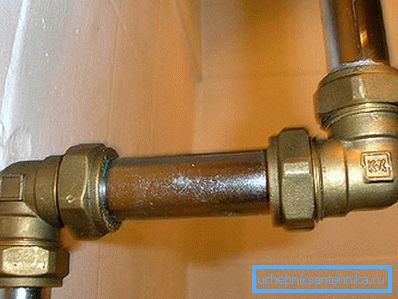

Avantajele conexiunii filetate
Tabelul comparativ prezintă avantajele fixării prin șurub peste metodele alternative:
| Metoda de conectare | goodies | contra |
| sudare | Stransa etansare, fiabilitate | Necesitatea unei mașini de sudura scumpe și abilități de utilizare a acesteia, deteriorarea stratului de zinc în domeniul sudării, complexitatea dezmembrării ulterioare |
| montaj | Ușurința în utilizare cu propriile mâini, suficientă etanșeitate | Aplicarea este posibilă numai pentru conductele din plastic care au limitări de temperatură și de funcționare mecanică. |

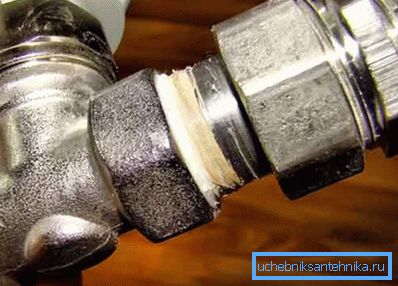

| fir | Universalitate, instrucțiuni simple de aplicare, fiabilitate ridicată | Aveți nevoie de cabluri de etanșare suplimentare |
După cum puteți vedea, sudarea are multe dezavantaje asociate cu implementarea și starea ulterioară a conductei, iar fitingurile nu pot fi folosite pe structuri metalice. Singura lipsă de filetare este destul de condiționată, deoarece prețul de tractare, care creează o cheltuială suplimentară, este nesemnificativ.
Specificații tehnice

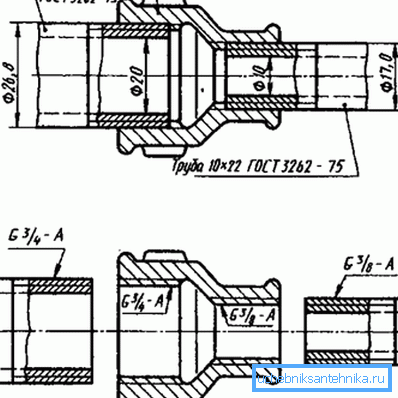

Acum, să luăm în considerare parametrii principali ai unui fir cilindric de țeavă, care sunt reglați conform GOST 6357 81:

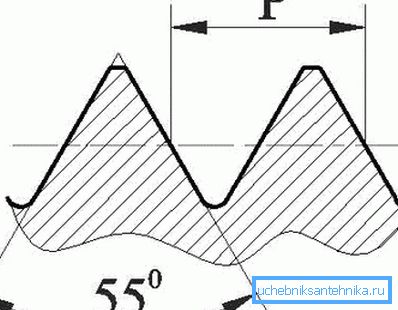

- Profil unghi. În această variantă de tăiere, este egală cu 55 de grade.
- Diametrul exterior - distanța dintre cele două puncte mai înalte ale profilului filetat.
- Diametrul interior - distanța dintre cele mai joase puncte ale profilului filetat.
- Diametru nominal - parametru pentru calcularea rigidității și a debitului conductei. Acesta este notat în inci și este legat de interior și exterior, după cum urmează:
| Diametru nominal, inci | Diametrul exterior corespondent, mm | Corespondent intern, mm | |
| Valoarea minimă | 1/16 | 7723 | 7.142 |
| Valoare maximă | 6 | 163.83 | 162.351 |
Rețineți: atunci când conectați instalațiile sanitare este exact diametrul nominal care este luat în considerare. Datele rămase sunt necesare numai pentru fabricarea conexiunilor filetate.
- pas - numărul canelurilor elicoidale per inch. Poate lua valori: 11, 14, 19 sau
control

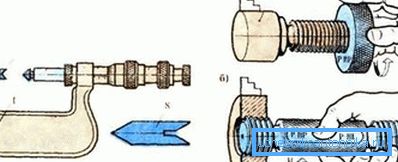

Precizia geometriei firului este verificată în două moduri:
- Calibre. Un martor cu parametrii ajustați este luat și înșurubat pe un fir nou sau înșurubat dacă este o conexiune internă. Dacă se constată defecte și discrepanțe, martorul nu va ajunge la sfârșitul produsului.
- Format. În acest caz, cazul este limitat de faptul că pe fir este aplicată o placă plană și dacă nu există lacune, atunci produsul este considerat potrivit.
Sfat: dacă este necesar, este recomandată o verificare rapidă pentru utilizarea unui șablon. Controlul cu același calibru, deși mai precis, poate întârzia în mod semnificativ procesul.
Metode de tăiere
Există două moduri de filetare:
mecanic

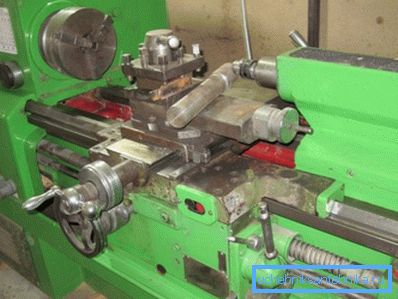

Implementat cu ajutorul echipamentului special de mașini:
- În setul de cartușe, tabla de oțel.
- Pe șurub fixați tăietorul și reglați-l la profilul unghiului dorit. Unelte pentru tăierea exterioară setată perpendicular pe piesa de prelucrat, și pentru interior - paralel.
- Începem mașina și controlăm tăierea.
Mașina va lua un produs de orice complexitate, vă va permite să faceți munca rapidă și eficientă, dar nu întotdeauna la îndemână. Prin urmare, ar trebui să luați în considerare o altă opțiune mai simplă.
manual

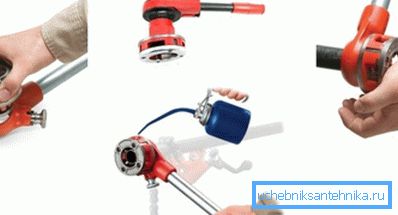

Fiecare instalator cu respect de sine are întotdeauna o matriță sau o țeavă de șuruburi pentru a tăia firele externe și un robinet pentru cele interne.
Astfel de instrumente vă permit să vă desfășurați planurile în orice condiții, este suficient:
- Instalați freze potrivite pe șurubul cu șurub și pe mânerele de pe matriță sau atingeți.
- Apoi ușor măturați capătul țevii.
- Fixați unealta pe sau în produs.
- Treceți lent și uniform la culoarul plin.
- Alimentați mașina înapoi la firul finit.
Ambele metode necesită anumite abilități, dar sunt destul de accesibile.
concluzie
Sistemele de înaltă calitate și durabile sunt instalate utilizând conexiuni filetate. Aceasta este o metodă testată în timp, care nu și-a pierdut încă relevanța.
Mai sus, am analizat parametrii tehnici posibili ai unui fir cilindric conform standardelor actuale de stat. De asemenea, este important ca canelurile filetate necesare pe țeavă să poată fi realizate independent, folosind utilajul, matrița, mor sau robinet.
Videoclipul din acest articol vă va oferi câteva informații suplimentare care au o influență directă asupra materialelor prezentate.
Cunoașterea conexiunilor filetate ajută la utilizarea mai eficientă a acestora.
