Fitinguri pentru țevi din metal: conectați piesele în moduri

Fitingurile pentru conductele metal-polimer, precum și piesele pentru asamblarea comunicațiilor realizate numai din elemente metalice, pot fi foarte diferite. În acest caz, diferențele se află în materialul din care sunt fabricate conectorii și în proiectarea lor.

Mai jos ne uităm la principalele tipuri de piese, acordând atenție punctelor forte și punctelor slabe.

Din ce sunt făcute?

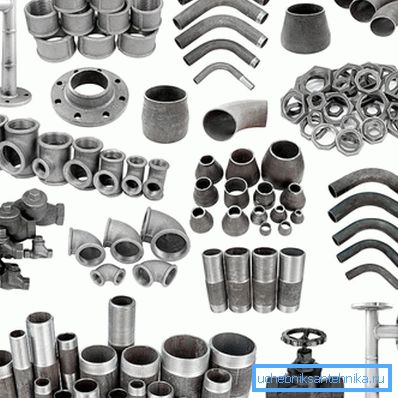

O prezentare generală a gamei de accesorii va începe cu o analiză a materialelor folosite pentru a le produce. De regulă, piesa de conectare metalică coincide cu metalul utilizat pentru realizarea comunicațiilor de țevi, dar există și excepții.

Cel mai adesea pentru fabricarea de conectori de țevi sunt utilizate:

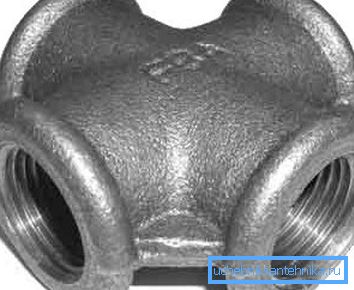

• Fontă. Materialul este rezistent la tensiuni și influențe chimice, rezistă presiunii înalte. Cele mai multe modele din fontă oferă o conexiune filetată, dar puteți găsi și cuple care necesită etanșare suplimentară cu mortar de ciment, agenți de etanșare sau chiar plumb. Dezavantajul fitingurilor din fontă este o masă mare și un preț ridicat.

• Oțel. Este folosit în același loc ca și fonta, care este mai puțin fragilă datorită unei elasticități mai mari. Spre deosebire de fonta, armăturile din oțel nu reușesc mai devreme deoarece sunt mai susceptibile la coroziune (inclusiv electrochimice).

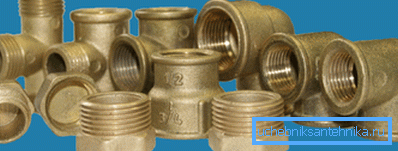

• alamă. O bună opțiune în ceea ce privește fiabilitatea conexiunii, durabilitatea și performanța. Armăturile din alamă pot fi utilizate pentru aranjarea conductelor metalice, precum și pentru instalarea comunicațiilor din plastic.
• cupru. Astfel de piese vor fi cele mai scumpe, dar în același timp oferă cea mai fiabilă și mai durabilă conexiune a țevilor. Cel mai frecvent utilizate în sistemele de încălzire, dar pot fi implicate în asamblarea țevilor de apă în case private și organizații comerciale.

Fiți atenți! Cuprul și alamă sunt rareori utilizate pentru a pune în comunicații trunchi.

În plus, la amenajarea sistemelor de alimentare cu apă pe bază de țevi metalice, se utilizează și conectori din tehnopolimeri cu inserții metalice (oțel sau alamă).

Soiuri de design

Pentru sudare sau lipire

Dacă materialele sunt mai mult sau mai puțin clare, încercați să înțelegeți configurațiile.

Cele mai simple sunt conectorii pentru care se utilizează sudarea sau (în cazul pieselor de cupru / alama) lipirea.

• Fitingul sudat reprezintă un fragment dintr-o țeavă cu o anumită configurație. De regulă, diametrul său corespunde diametrului conductelor conectate, ceea ce permite sudarea marginilor produselor de la capăt la capăt.
• Majoritatea absolută a fitingurilor sudate sunt realizate din oțel "negru". În acest caz, sudura este obținută suficient de fiabilă pentru a rezista la cea mai mare presiune posibilă.

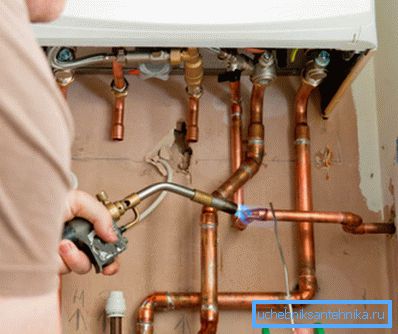

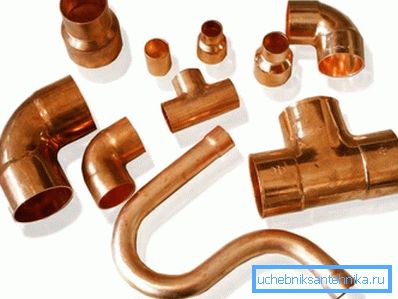

• Sunt fabricate părți de cupru și alamă pentru care se aplică lipirea. Configurația acestora asigură prezența unei prize pentru instalarea țevii, în timp ce spațiul minim pentru umplerea cu lipire trebuie să rămână.

Fiți atenți! Țevile de lipire și lipire sunt tehnologii destul de complexe care necesită o dezvoltare pe termen lung. De aceea, instrucțiunile de text și videoclipurile explicative ar trebui studiate temeinic și, cel mai bine, sub îndrumarea unui maestru experimentat.

Sub fir

Piesele filetate se numără printre cele mai frecvente. Ele pot fi făcute din oricare dintre materialele de mai sus, dar primatul în acest segment deține cu siguranță oțel și alamă.

Următoarele sunt tipice pentru conexiunile filetate:

• Cel mai adesea, aceste părți sunt utilizate pentru îmbinarea țevilor cu un diametru de 50 mm sau mai puțin. Cu o circumferință mai lungă, firul nu poate asigura etanșeitatea necesară.
• Pentru aranjarea unui genunchi, a unui teșit sau a unei cruce, este necesar să aveți un fir nu numai pe fiting, ci și pe conductă. În unele cazuri, tăierea trebuie făcută independent cu ajutorul unor unelte speciale - moare.

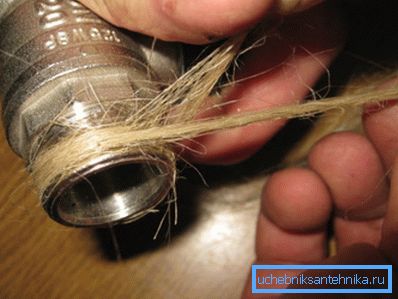

• Uneori conexiunile necesită o compactare suplimentară. În acest scop, la intersecție este realizată o bobină de material sintetic (banda polimerică) sau material natural (cablu de inducție și analogi).

Sfat! Începătorii fac adesea greșeala de a gândi că cu cât firul este mai strâns, cu atât va fi mai strâns îmbinarea. De fapt, cu efort excesiv, există riscul de "tragere", ruperea firului și obținerea unei scurgeri garantate.

Sub flanșă

Pentru montarea pieselor cu un diametru mai mare de 50 mm, sunt utilizate flanșe pentru țevi.

Un exemplu de astfel de amenajare este prezentat în imaginea din această secțiune.

• De regulă, aceste produse sunt selectate în secțiunea transversală a conductei. De asemenea, uneori îmbinările cu flanșă sunt sudate direct pe conducte, dar în acest caz, fiabilitatea ansamblului este mult redusă.
• Pentru etanșarea în locul contactului se poate instala garnitură din material elastic. În acest caz, îmbinarea a două țevi necesită întreținere periodică pentru a înlocui o parte uzată.

• Un avantaj al fitingului flanșei este faptul că, cu ajutorul lor pentru conducte de diametre mari pot fi instalate robinet de închidere, diverși senzori, supape, etc.

creț

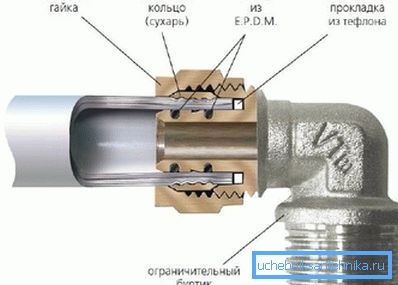

Relativ recent, așa-numitele fitinguri de compresie au fost utilizate pentru conectarea țevilor de metal.

Principiul lor de funcționare este aproape identic cu cel utilizat la utilizarea unei fitinguri de compresie pentru o țeavă de plastic:

• O piuliță de capăt din metal (oțel sau alamă) este instalată pe fir.
• Când înșurubați piulița, apasă o garnitură specială din material elastic sau metal subțire pe interfață.

Fiți atenți! Utilizarea plăcuțelor din cauciuc sau polimer impune o limitare a condițiilor de temperatură în care sistemul poate fi utilizat: încălzirea maximă este de 95%⁰S.

• În același timp, datorită presiunii, se asigură etanșeitatea pentru funcționarea sistemului.
• Unele companii produc modele universale de astfel de dispozitive, care sunt la fel de potrivite pentru conductele din oțel și plastic.

Produsele de acest tip sunt utilizate, de obicei, în amenajarea sistemelor de alimentare cu apă. Principalul avantaj în acest caz este un câștig semnificativ în timp: conducta este introdusă într-o fitingă fără filetare, ceea ce facilitează foarte mult munca noastră.

Pe de altă parte, o astfel de schemă de instalare are dezavantajele sale. De exemplu, cu un efort serios, țeavă poate fi pur și simplu scos, mai ales dacă garnitura este puțin strânsă și a pierdut elasticitatea. Desigur, un astfel de vector de forță este atipic pentru conducte, dar este necesar să ne amintim această caracteristică!

concluzie

Asamblând comunicațiile metalice cu mâinile noastre, trebuie să alegem nu numai conductele, ci și piesele care vor fi utilizate pentru a le acoperi. De aceea, este important ca înainte de a începe lucrul familiarizați-vă cu toate gama de accesorii disponibile și selectați cele care vor satisface cel mai bine obiectivele stabilite, nevoile noastre și capacitățile financiare.

O prezentare mai detaliată a produselor descrise mai sus poate fi găsită în videoclipul din acest articol.
