Încălzirea țevilor cu cablu: caracteristici de implementare

23-07-2018

Tuburi

Conducta într-o casă privată are un punct slab - vulnerabilitate la înghețurile de iarnă, ca rezultat al expunerii, lichidul care curge prin conducte poate cristaliza, ceea ce nu numai că va opri sistemul, ci și-l va amenința integritatea.

Există mai multe modalități de a rezolva această problemă. Apoi, vom analiza soluția cea mai eficientă, care include utilizarea firelor electrice.

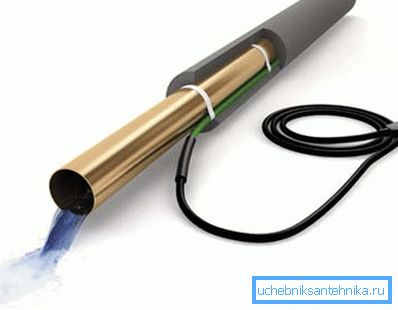

Fotografia cablului de încălzire instalat pe conductă

Caracteristici de încălzire prin cablu

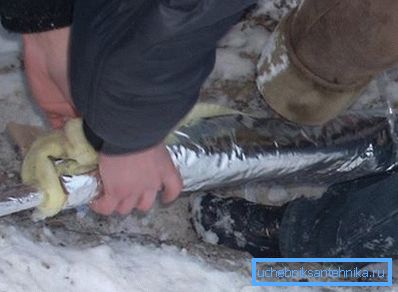

Clasic, metoda de încălzire a instalațiilor sanitare

Principalele metode de prevenire a înghețării țevilor, care au fost folosite de foarte mult timp, sunt scufundarea structurii sub înghețarea și încălzirea solului cu materiale izolante. Dar mulți factori pot reduce fiabilitatea acestor măsuri.

Dacă utilizați încălzirea conductei cu un cablu electric, atunci veți fi siguri de protecția sistemului de îngheț.

Principiul de funcționare

Diagrama elementelor utilizate pentru menținerea temperaturii dorite

Încălzirea se realizează datorită mai multor componente:

metodă	numire
Cablu de încălzire	Acesta este elementul principal care asigură încălzirea datorită curentului electric aplicat.
termoregulator	Măsoară temperatura lichidului, transmite semnalele de pe și de pe sistemul de încălzire când este o anumită cădere
Folie din aluminiu folie	Fixează cablul pe conductă
Izolare termică	Mărește eficiența firelor, direcționând căldura către destinație, împiedicând-o să se răspândească în mediul înconjurător

Sfat: dacă aplicați un cablu autoreglabil pentru încălzirea țevilor, puteți face acest lucru fără termostat. Acest lucru va simplifica sistemul, făcându-l mai rezistent la daune.

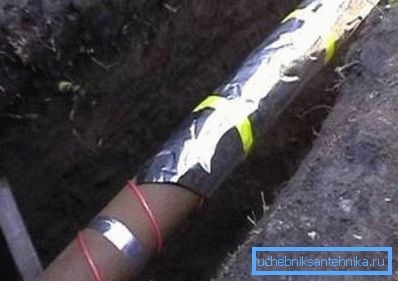

Un exemplu de utilizare a cablului de încălzire autoreglabil

Asta înseamnă că un fir este fixat pe conductă cu ajutorul unei benzi de scotch, care este apoi conectat la rețeaua electrică și un termostat care controlează schimbările de temperatură care se produc în interiorul lichidului. În momentul răcirii, este dat un semnal, iar cablul începe să se încălzească, ridicând temperatura la un nivel sigur.

Este de remarcat faptul că se poate realiza atât prin încălzirea conductelor cu un cablu în interiorul conductei, cât și în afara acesteia. A doua opțiune este mai comună și mai convenabilă.

avantaje

Există câteva avantaje principale ale acestei metode de încălzire:

Lucrări garantate de canalizare și alimentare cu apă în orice vreme. Atâta timp cât există electricitate, conductele dvs. nu vor îngheța.
Posibilitatea poziționării conductelor deasupra zonei recomandate. Acest lucru va permite distribuirea mai rațională a drumurilor și reducerea volumului lucrărilor de terasament.

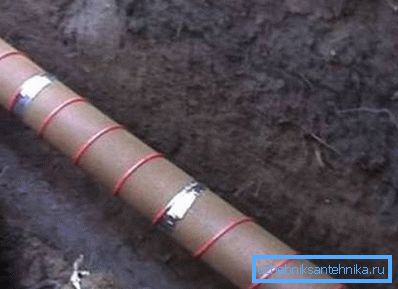

Shallower adâncime oferă opțiuni suplimentare.

Nu este nevoie de lucrări de reparație după înghețuri severe. La urma urmei, cristalele de gheață formate ca urmare a încălzirii insuficiente pot deteriora semnificativ materialul țevii.

Astfel, vedem că, deși prețul unui dispozitiv suplimentar este destul de mare, economiile pe care le oferă datorită funcționalității sale mai mult decât să plătească pentru el.

montare

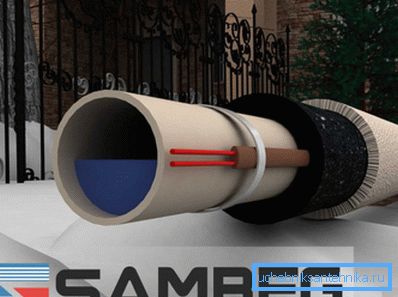

Vă rugăm să tratați încălzirea din PVC cu cea mai mare atenție.

Pentru a crea o încălzire a conductelor de apă cu propriul cablu, trebuie mai întâi să calculați pierderea de căldură a sistemului pentru a alege puterea potrivită.

Sfat: în cazul țevilor din polietilenă și plastic nu se pot instala echipamente cu o capacitate mai mare de 15 W / m. Le poate deteriora structura.

calcul

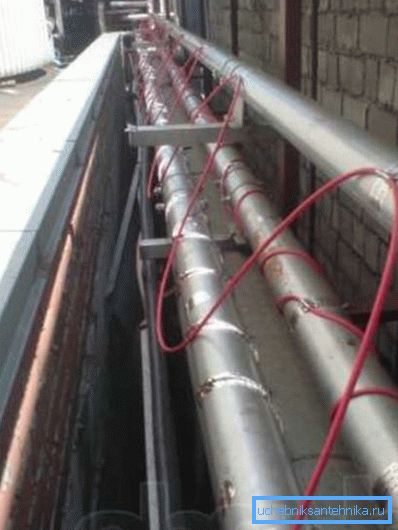

Cablurile de încălzire prin cablu trebuie să fie raționale

Formula pentru găsirea pierderilor de căldură:

Q = (2 - 3, 14 - W = L (T_ext-T_nar) / Ln (D / d_tr.nar)) ≥ 1,3, unde

simbol	denumire
Q	Pierdere de căldură, W
W	Indicele de conductivitate a căldurii de izolație, cel mai adesea este de 0,04 [W / m? ° C]
L	Lungimea autostrăzii, m
T_ext	Temperatura apei în conductă, ° C
T_nar	Temperatura mediului ambiant, ° C
D	Secțiunea externă luând în considerare izolația, m
d_tr.nar	Secțiunea externă, cu excepția izolației, m
1.3	Factor de siguranță selectat

Cunoscând valoarea Q, putem găsi lungimea optimă a sârmei: L_KAB= Q / P_{sp. KAB}, unde r_{sp. KAB} - aceasta este densitatea de putere a firului.

ouătoare

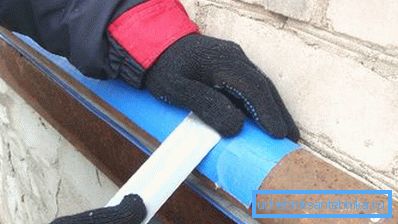

Fixați cablul de încălzire pe o țeavă de metal

În timpul montării și fixării firului, instrucțiunea tehnică presupune respectarea unor reguli:

Îndoirea firului nu trebuie să fie mai mare decât raza lui, deoarece acest lucru va duce la apariția unei pauze.
Eliminați prezența obiectelor ascuțite pe calea de așezare a firului, putând să deterioreze izolația.
Examinați conducta pentru scurgeri și alte deteriorări. Dacă sunt găsite, instalarea cablului este exclusă până la finalizarea lucrărilor de reparații.
Nu conectați un fir într-o rețea care este înfășurată într-o rolă, aceasta poate provoca incendiu și scurtcircuit.
După instalarea sistemului de încălzire, asigurați-vă că îl acoperiți cu izolație termică. În caz contrar, îl veți folosi pentru încălzirea lichidului care nu este în interior, ci pentru pământul care înconjoară conducta.

concluzie

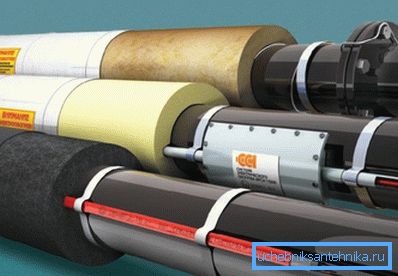

Țevile furnizate cu cabluri de încălzire nu vă vor dezamăgi nici măcar în cele mai grave înghețuri.

Înghețarea apei în țevi este plină nu numai de terminarea conductei, ci și de deteriorarea ei. Cea mai eficientă modalitate de a evita acest lucru este instalarea încălzirii cu un cablu de încălzire.

În acest caz, chiar localizarea sistemului deasupra nivelului înghețării solului nu va fi critică. Calcularea lungimii firelor și a caracteristicilor sale de instalare sunt prezentate mai sus.

Videoclipul din acest articol vă va oferi mai multe informații. Aveți grijă de sistemul dvs. de apă în mod corespunzător.
