Încălzirea țevilor cu cablu de încălzire: cum este procesul

În timpul construcției de case de țară, trebuie luate toate măsurile de izolare a comunicațiilor în avans (îngroparea în sol sub punctul de îngheț, izolarea vatei minerale, spumă de polistiren, spumă de polietilenă), dar uneori nu toate acestea. Este posibil să întâlniți un șanț puțin adânc, țevi care trec printr-o cameră neîncălzită și, în astfel de cazuri, puteți fi salvate printr-un cablu de încălzire pentru conducte.

Mai jos ne uităm la ceea ce este, la modul în care este montat și, de asemenea, vă arată videoclipul din acest articol.

Izolarea conductei

Cablu de încălzire

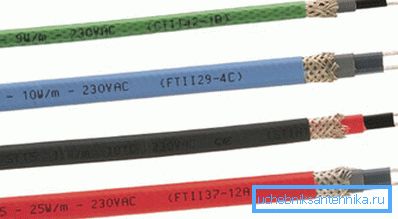

• Un cablu de încălzire autoreglabil pentru țevi de încălzire este produs sub forma unui încălzitor cu bandă, în care matricea de polimeri semiconductor este încălzită de doi conductori paraleli. Este de remarcat faptul că atunci când instalați un astfel de cablu, instrucțiunea vă permite să o tăiați pentru conectare în orice loc, fără teama că va apărea acolo o zonă rece. În plus, un astfel de design de bandă este capabil să regleze cantitatea de căldură generată de fiecare secțiune individuală, prin urmare, un astfel de cablu nu poate arde în principiu.

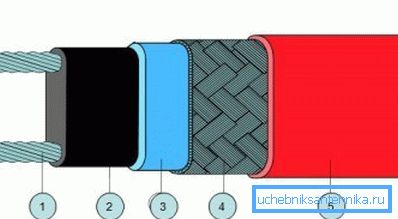

• Datorită izolației duble cu poliolefină modificată, dispozitivul obține protecție mecanică (abraziune, impact), protecție împotriva substanțelor chimice active, rezistență la apă și proprietăți dielectrice înalte.. Trebuie avut în vedere că prețul unui astfel de dispozitiv rezistiv este mult mai mare decât cel al PNSV, dar practic nu este nevoie de o monitorizare constantă, deoarece ajustarea are loc independent.

Ce să ia în considerare la calcularea puterii

Pentru a alege dispozitivul potrivit rezistiv, trebuie practic să țineți cont de trei factori principali: 1) puterea izolației termice terță parte; 2) materialul din care este realizată conducta; 3) diametrul conductei.

Notă. Dacă ați instalat un cablu de încălzire pentru alimentarea cu apă în interiorul țevii, aceasta nu înseamnă că nu mai are nevoie de izolație. Dacă faceți o izolație suplimentară cu vată minerală, spumă de polistiren sau spumă de polietilenă, aceasta va reduce semnificativ pierderile de căldură, prin urmare, costul electricității va fi, de asemenea, mai mic.

montare

Notă. Dacă este un cablu de încălzire pentru apele uzate din interiorul țevii, atunci poate fi achiziționat cu orice jachetă, dar pentru sistemul de alimentare cu apă, izolația cu fluoropolimer trebuie să aibă o aprobare pentru adecvarea produselor alimentare.

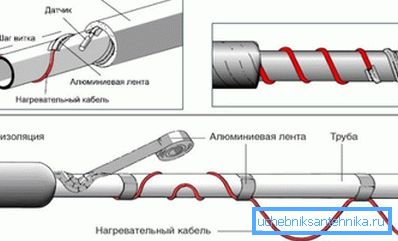

Există două căi principale prin care se realizează un cablu de încălzire autoreglabil pentru țevi - instalare în interior și în exterior. Dar pentru ultima metodă există câteva opțiuni, dintre care una este indicată în figura superioară, astfel încât ea poate fi legată de-a lungul țevii în singular într-o linie dreaptă, ea poate fi de asemenea așezată pe ambele părți și, în plus, este montată cu o linie ondulată sau într-o spirală.

Dar aceste opțiuni sunt utilizate în principal numai atunci când aprovizionarea cu apă sau apă este deja implicată și există probleme cu înghețarea și, în plus, această bandă de încălzire este utilizată pentru încălzirea de iarnă a acoperișurilor (protecție împotriva înghețării).

Înainte de a cumpăra un astfel de dispozitiv, trebuie să vă asigurați că este vândut împreună cu trusa destinată tăierii sale, care include un cuplaj și glanda care protejează cablul de intrarea apei înăuntru, sub izolație. În plus, instalarea cablului de încălzire în interiorul țevii începe cu prima instalare a cuplajului pe acesta și apoi cu glanda care se potrivește strâns cu carcasa.

Este de dorit să faceți acest lucru înainte de a tăia capetele - în acest fel veți facilita procesul - este mult mai convenabil și mai rapid.

După ce ați pus ambreiajul și glanda pe mâini, puteți începe tăierea și pentru aceasta va trebui să ne retragem de la marginea de 100-120 mm. Mai întâi, am tăiat izolația de-a lungul perimetrului, dar am tăiat-o numai pentru a nu deteriora ecranul - după tăiere, îndoiți cablul în acest loc de mai multe ori și tăierea va fi completă.

După aceea, tăiați izolația și îndepărtați-o (cu marginea pe care o puteți desprinde cu un cuțit - este mai convenabil).

După ce eliminați izolația, veți avea o panglică de protecție în fața dvs., pe care trebuie să o legați și să vă răsuciți într-un flagel, așa cum se face în fotografia de mai sus - ulterior îl conectați la împământare. Acum trebuie să eliberați matricea de încălzire și să faceți acest lucru, retrageți de la marginea tălpii superioare de 15-20 mm și foarte atent, pentru a nu deteriora matricea însăși, incizați cochilia în jurul perimetrului, totuși procesul este exact același cu cel al stratului superior.

Acum ați ajuns la matricea însăși și trebuie să curățați firele pentru conectare prin scoaterea cochiliei de la ei cu un cuțit, dar acest lucru este ceva mai dificil în comparație cu cele două straturi izolate superioare pe care le-ați scos. Pentru a vă implementa planul, rotiți marginea panglicii și îndepărtați cu atenție plasticul, la fel ca și ascuțirea unui creion - vedeți un fragment al procesului în fotografia de sus.

Faceți o astfel de mișcare din două părți și trageți ușor firele, împrăștiindu-le în jurul lor, astfel încât să puteți tăia cochilia deja inutilă - puteți, desigur, să tăiați matricea de-a lungul mijlocului, dar ținând cont de rigiditatea ei, va fi destul de dificil pentru dumneavoastră.

Acum, am pus o duză specială cu două canale din set pe firele goale, dar mai întâi umpleți etanșantul în găuri pentru a asigura etanșeitatea (după instalare, adăugați din nou materialul de etanșare la găuri). Pe fiecare miez (inclusiv ecranul) puse pe tuburi de plastic din același set și pe capetele miezurilor există tuburi metalice pe care le strângeți cu clești sau un bloc de borne.

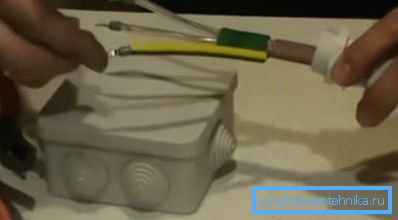

Acum, cablul este pregătit pentru conectarea la un scut sau la o cutie specială, ca la fotografia de sus.

Notă. Capătul invers al cablului trebuie să fie etanșat. Pentru a face acest lucru, îndepărtați izolația superioară de 20-25 mm, lăsați 5-7 mm de ecran și scurtați unul din firele de matrice cu 5 mm - nu se va produce un scurtcircuit.

Deasupra ai pus contracția de căldură din kit și o încălzi cu un meci.

Acum trebuie să împingeți cablul de încălzire autoreglabil în interiorul țevii prin teiul de racordare, conectați bornele și pământul la sursa de alimentare și procesul de încălzire va începe.

concluzie

Întreaga instalare a cablului de încălzire în interiorul țevii nu durează prea mult timp - tăierea acestuia necesită mult mai multă atenție și costuri cu forța de muncă. Exact aceeași procedură pentru conectarea încălzitorului cu bandă și pentru instalarea pe acoperiș (aflați aici modul în care cablul este așezat în țevi de diferite tipuri).
