Inch tube - conversie în calcul metric

Pentru mulți, sistemul metric mai degrabă decât în ​​centimetru este mai familiar și mai familiar. Desigur, nu este atât de dificil să convertiți centimetri în centimetri, dar în cazul desemnării dimensiunilor țevilor, există o mulțime de subtilități. Din acest motiv, mulți instalatori novici "flotă" în mod deschis atunci când aleg și pot face o greșeală gravă.

Ce este un cilindru inch?

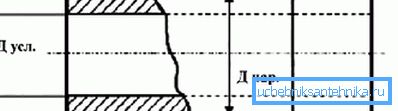

Parametrul cel mai important este diametrul interior, deși, mai des, atunci când se alege să se utilizeze diametrul nominal (DN), cu alte cuvinte dimensiunea lumenului. Lățimea de bandă depinde de aceasta.

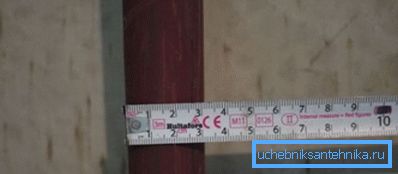

Un centimetru tipic este de 25,4 mm, dar în domeniul sanitar această regulă, la prima vedere, nu funcționează. De exemplu, diametrul exterior al unei țevi de inci în mm este de 33,5 mm (valoarea este dată pentru VGP al conductei). O persoană obișnuită într-o astfel de situație ar putea crede că a apărut o eroare în calculele sale.

Lucrul este că trebuie să navigați nu pe exterior, ci pe DV, dar în acest caz nu există o potrivire exactă de 25,4 mm. Astfel, cilindrul de inchidere corespunde unui DN de 25,0 mm, iar pentru DV, raspandirea poate fi chiar mai mare. Instrucțiunile pentru lucrările de construcție menționează greu dificultatea conversiei unităților de măsură, astfel încât să puteți greși cu ușurință.

Astfel, pentru un VGP ușor, conducta Dvn va fi de 27,9 mm, pentru o țeavă obișnuită - 26,4, iar pentru o țeavă armată - 25,5, motivul acestei variații este în grosimea peretelui. Dacă într-o astfel de situație o persoană se va concentra pe DN, atunci cel mai probabil se va opri la o variantă de 26,8 mm și această dimensiune corespunde deja? inch, prețul unei astfel de erori poate fi semnificativ.

Fiți atenți! Chiar și o aparent nesemnificativă eroare descendentă afectează foarte mult capacitatea și presiunea din sistem. Acest lucru poate afecta negativ durabilitatea acestuia.

Dimensiuni de țevi din diferite materiale

Conversia țevilor de inchi la metrice este deosebit de importantă atunci când lucrați cu diferite materiale. De exemplu, atunci când este necesar să se conecteze o secțiune de conducte de metal și plastic. În acest caz, este necesar să se ia în considerare nu doar Dv, ci și Dn. În caz contrar, etanșeitatea conexiunii conductei nu va fi realizată.

Tevi din otel

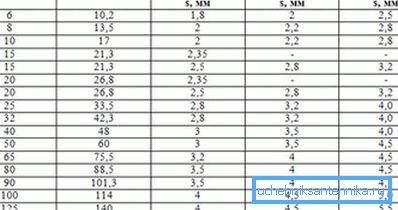

Când lucrați cu ei, metoda de producție este de asemenea importantă, iar mărimea depinde de ea. Astfel, gama de dimensiuni AIV (GOST 3262-75) are dimensiunea de la 6 la 150 mm (adică Du).

Grosimea materialului variază în funcție de versiune

• într-o conductă ușoară VGP, grosimea variază în intervalul de 1,8 - 4,0 mm. În consecință, diametrul interior al țevii de inchi va fi de 25 mm, iar cel exterior din acest exemplu va fi de 33,5 mm;
• pentru o versiune obișnuită, peretele poate avea o grosime de 2,0 - 4,5 mm;
• versiunea armată are o grosime mai mare (2,5 - 5,5 mm).

Este posibil să selectați astfel de tipuri de conducte ca:

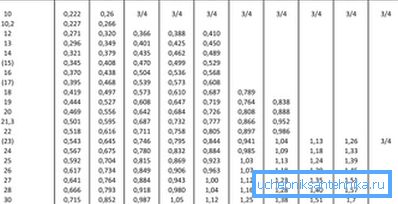

• Electroselded (GOST 10704-91). Acesta diferă de VGP printr-un DN ușor mai mic, cu un DN egal. De exemplu, dimensiunile unei țevi de o jumătate de centimetru vor fi egale cu: DN-15 și DN-20 mm (pentru VGP acest parametru este egal cu 21,3 mm);

• Fără sudură (produse laminate la cald, GOST 8372-78). În mărime nu diferă de electroseld, diametrul maxim este de 1200 mm.

Se poate observa că chiar și cu un diametru mic, Dn poate fi destul de diferit. În acest exemplu, chiar și o țeavă de jumătate de inci în mm oferă o diferență în Dn de 1,3 mm atunci când se compară AIV și o conductă fără sudură.

Tuburi din plastic

Atunci când instalați instalații sanitare și de încălzire cu propriile mâini, se utilizează adesea polipropilenă. Principala dificultate în acest caz este de a ține cont de grosimea diferitelor pereți, în funcție de scopul sistemului. (A se vedea, de asemenea, articolul Tuburi pentru instalații sanitare în apartament: caracteristici.)

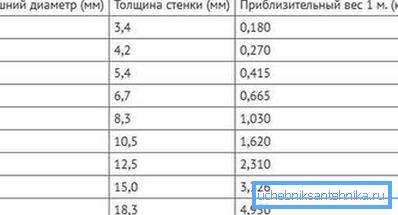

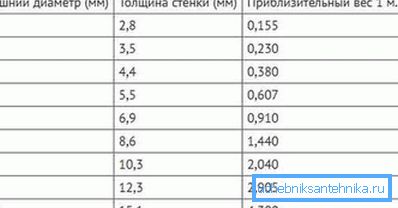

De exemplu, PN10 poate fi utilizat pentru alimentarea cu apă rece, grosimea minimă a peretelui va fi de 1,9 mm pentru Dn 20. Dar PN20 și PN25 pot fi de asemenea folosite pentru alimentarea apei calde, deci grosimea peretelui crește la 3,4 mm pentru aceeași dimensiune .

Când selectați o dimensiune specifică, este important să nu confundați Du (valoarea medie a lumenului) și dimensiunea internă reală, care diferă în funcție de lățimea peretelui. Este mai convenabil să luați în considerare această subtilitate pe un exemplu concret.

Dimensiunile țevilor în mm în mm arată astfel: DN - 25 și DN - 32 mm, acum definim valoarea lui Dv pentru fiecare clasă:

• pentru PN10 cu un perete de 3,0, Dvn va fi de 26,0 mm;

• dar pentru PN20 Dvn redus la 21,2 mm.

Fiți atenți! Astfel de discrepanțe în valorile DW, în principiu, nu sunt deosebit de importante dacă sistemul este montat "de la zero" și toate elementele sunt achiziționate imediat. Este mult mai important să se țină seama de acest lucru atunci când este necesar să se așeze tuburi din diferite materiale, de exemplu oțel și polipropilenă.

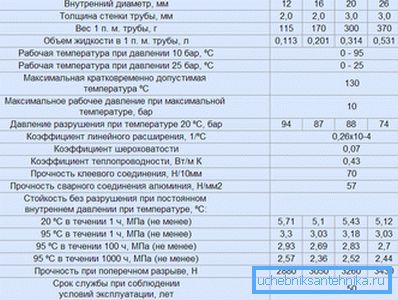

Metal plastic

În ultimii ani, acest material a pierdut oarecum fani, dar, în ciuda acestui fapt, este încă folosit. Ca și în cazul polipropilenei, trebuie să vă concentrați exclusiv pe diametrul exterior (DN).

De exemplu, diametrul unei țevi de o jumătate de inci conform producătorului este de 16 mm. Pentru a determina dimensiunea internă, trebuie să cunoașteți grosimea peretelui (în acest exemplu, este de 2,0 mm), astfel că Dwn va fi de 12,0 mm.

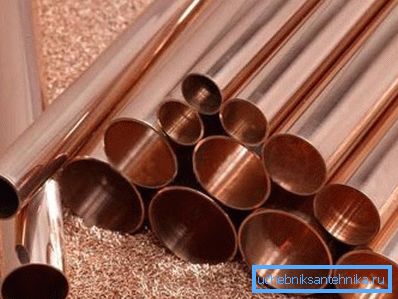

cupru

În cazul cuprului, totul este destul de simplu, deși problema conversiei valorilor, cât de mult va fi în milimetri, rămâne populară.

Amintiți-vă că aveți nevoie de câteva reguli de etichetare:

• Dimensiunile tubului incii sunt folosite exclusiv pentru a desemna dimensiunile exterioare.;

• Dacă formatul de înregistrare este ușor diferit, de exemplu, 14/1 sau 14/12, atunci aceste dimensiuni sunt deja indicate în milimetri.. Prima opțiune indică Dn și lățimea peretelui, iar a doua - valorile diametrelor. Mai multe informații despre dimensiunile standard pot fi găsite în GOST 617-2006.

Fiți atenți! Atunci când se îmbină elemente din materiale diferite, este puțin probabil ca acestea să poată să se potrivească exact cu dimensiunile lor. Pentru a asigura o conexiune strânsă, de regulă, se utilizează adaptoare speciale, luând în considerare tranziția de la dimensiunile metrice la centimetri.

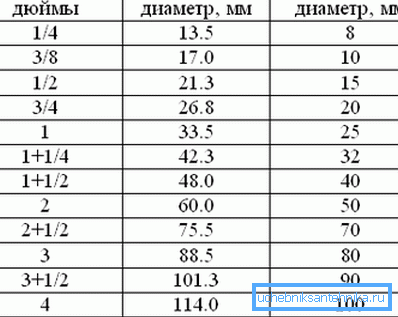

Rezumând

Există afirmații că cilindrul de instalare este o unitate de măsură "specială", diferită de cea obișnuită de 25,4 mm. De fapt, acest lucru nu este cazul, iar confuzia principală rezultă din faptul că oamenii nu știu în ce cazuri este indicat exteriorul și în care - Dvn.

Nu adaugă claritate și conceptul de Du, care este puțin diferit de echivalentul în centimetru. Exemplele de traducere a cantităților date în articol vor face posibilă înțelegerea acestei întrebări relativ simple.

Videoclipul din acest articol prezintă un exemplu de conectare a țevilor din diferite materiale.
