Îndepărtați țevile pentru țevi înseși

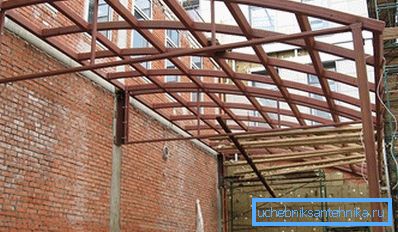

Una dintre cele mai solicitate materiale, atunci când se execută lucrări de construcții de cel mai diferit tip, sunt țevi de metal. În special vorbim despre tuburi în formă de dreptunghiulară. În gospodărie, ei sunt obișnuiți să realizeze diverse proiecte de la arbori, la hale și extensii. Și oricine le-a tratat știe că destul de des este necesar să îndoiți aceste conducte.

Problema poate fi rezolvată în mai multe moduri, una dintre cele mai eficiente printre care este utilizarea unui bender pentru țevi. Acest instrument special poate fi găsit pe piața construcțiilor fără probleme. Cu toate acestea, trebuie spus că prețul acestor dispozitive este adesea destul de ridicat.

Sfat! Dacă nu vorbim despre o activitate profesională, atunci pentru a salva ar fi mult mai util să faci o lovitură de țeavă pentru țeavă cu mâinile tale.

Domeniul de aplicare

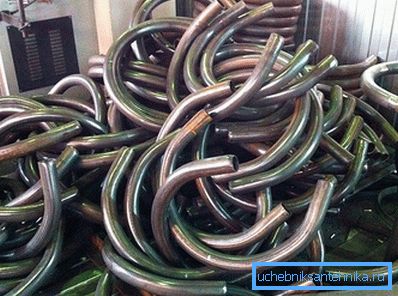

Pentru înțelegerea cea mai completă a problemei, este necesar să spunem câteva cuvinte despre locul exact în care sunt folosite benderele. După cum sa menționat mai sus, aplicarea principală a acestor dispozitive este construcția, în care îndoirea țevii este adesea o acțiune necesară. Principala problemă este că, fără o adaptare specială, acest proces este extrem de dificil de implementat. Este aproape imposibil să îndoiți un profil fără o creastă de perete, și orice altă țeavă poate fi. Dar, dacă utilizați un dispozitiv de îndoire a țevilor, puteți realiza o îndoire uniformă a țevii într-un unghi de până la 180 de grade fără nici o problemă ulterioară.

Ce sunt benders?

În ceea ce privește tipurile de bendere de țevi, aici este necesar să spunem că există numeroase soiuri ale acestui dispozitiv special și că acestea vor fi diferite în mai multe moduri.

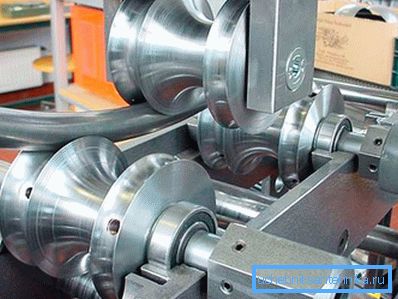

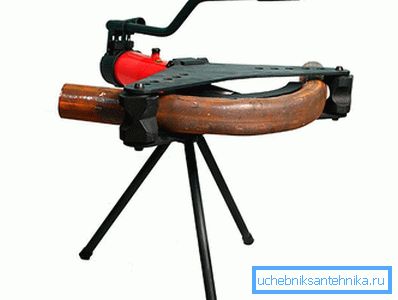

• În primul rând, vorbim despre faptul că puteți găsi modele și opțiuni profesionale pentru, ca să spunem așa, utilizarea economică. Ele vor diferi nu numai prin dimensiunile lor, ci și prin principiul lor de lucru. Acest lucru înseamnă că modelele profesionale sunt de obicei antrenate de un motor electric și de sistemele hidraulice utilizate în timpul funcționării, însă aparatele de îndoire a țevilor de uz casnic vor fi cel mai probabil mecanice și vor funcționa datorită rezistenței musculare a persoanei. Așa cum este ușor de ghicit, benderul de țevi manual va fi mult mai mic și mai ieftin decât omologul său profesional.
• În plus față de diferențele menționate mai sus, se poate menționa faptul că benderele de țevi diferă în diametrul țevilor cu care pot lucra.

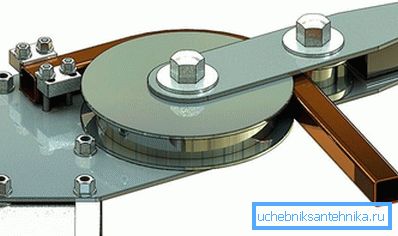

• Modelele diferă și în ceea ce privește modul de pliere. Deci, este posibil să se facă distincția între benders de țevi arbaletny, de primăvară și tip de segment.

Principiul de funcționare

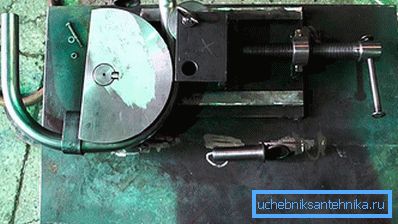

Înainte de a trece la procesul de asamblare a unui instrument, cum ar fi un dispozitiv manual de îndoire a țevilor, trebuie să spunem câteva cuvinte despre ce se bazează principiul funcționării sale. Dar punctul este acela că țeavă plasată în mașină se îndoaie fie în jurul unui șablon rotunjit având o rază de suprafață dată, fie îndoirea apare ca urmare a unei presiuni mecanice uniforme pe suprafața sa dintr-o parte. Este de preferat în majoritatea cazurilor, deoarece este mai ușor de fabricat va fi a doua opțiune. Că el va fi discutat mai jos.

luare

Pentru a face o mașină de înaltă calitate pentru îndoirea tuburilor, munca ar trebui să se desfășoare în etape.

pregătire

Ca și în majoritatea cazurilor, dacă aveți nevoie de o muncă de înaltă calitate, acestea ar trebui să înceapă cu o pregătire atentă. Și vorbim aici nu numai despre necesitatea de a pregăti materialele care vor fi necesare, dar merită să aveți grijă că toate instrumentele necesare sunt disponibile.

Materiale și instrumente

• Colțul metalic. Acesta va fi făcut din cadrul mașinii în sine. Deși puteți folosi un material diferit, cum ar fi aceleași tuburi de formă.
• Veți avea nevoie de trei lagăre rotative cu ax. Puteți căuta produse gata, dar le puteți face singuri.
• Nu veți putea să faceți fără dispozitive de fixare, cum ar fi șuruburi și diverse șuruburi.
• Bulgară cu discuri de tăiere pentru metal.

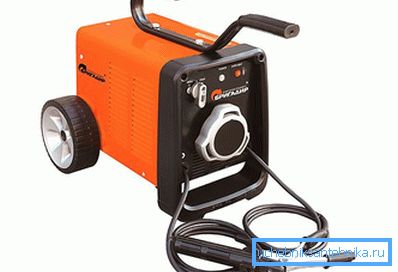

• Mașină de sudat.
• Dispozitive de măsurare (ruleta, unghi, nivel, etc.).
• Unelte de lucru (set de chei, șurubelnițe, ciocan, etc.).

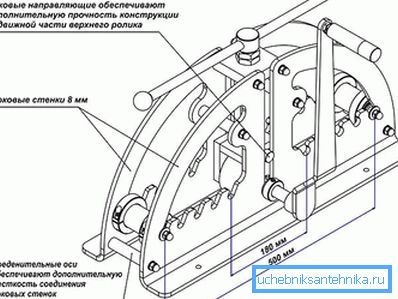

În plus, este necesar să se facă în mod independent sau să se împrumute din literatura de specialitate desenele viitorului dispozitiv. Astfel, în etapa pregătitoare va fi posibil să se determine nuanțele designului, ceea ce va accelera semnificativ procesul de asamblare imediată.

cadru

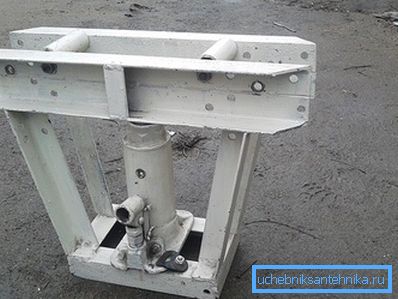

Dacă toate etapele pregătitoare sunt finalizate, puteți continua să lucrați. Mai intai trebuie sa faci un bara de rulment. Nu este nimic dificil. Este realizat din unghi metalic sau țevi. Materialul este tăiat cu ajutorul mașinilor de șlefuit și elementele structurale sunt fixate prin sudură. Se poate adăuga că dimensiunile fizice ale cadrului pot fi alese pe baza considerentelor personale, dar în același timp cea mai optimă înălțime a cadrului va fi dacă este de câțiva centimetri deasupra centurii persoanei care urmează să lucreze.

Sfat! Dacă folosim termenii de geometrie, atunci cadrul în ansamblu este un paralelipiped. Deși puteți utiliza alte opțiuni.

arbori

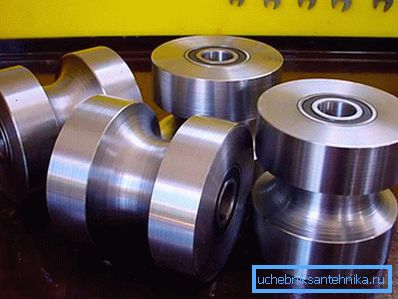

După ce cadrul principal este gata, arborii rotativi sunt atașați la acesta. În acest scop, puteți utiliza cleme de prindere, care sunt atrase de cadru cu șuruburi sau atașate prin sudare. Înțelesul general este că cele două arbori trebuie fixate de-a lungul planului superior al cadrului. Dacă arborii sunt făcuți independent, atunci, ca exemplu, puteți cita resturi de oțel cu lungimea dorită, pe care sunt așezate ambele părți lagărele cu bile.

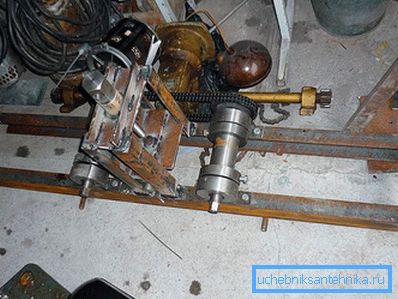

Apoi, trebuie să creați o mică structură auxiliară pentru instalarea celui de-al treilea arbore. Ideea este ca acesta să fie instalat astfel încât să poată fi mutat într-un plan vertical. Pentru a face acest lucru, este atașat la un cadru metalic special, cu înălțime reglabilă. Un mâner este atașat la acest arbore pentru ao roti. Pentru o mai mare fiabilitate a designului și pentru a facilita lucrul cu dispozitivul, toate arborii pot fi interconectați suplimentar prin intermediul unei transmisii în lanț. Pentru a face acest lucru, stelele sunt sudate pe arbori. Rezultatul este că atunci când rotiți unul dintre ele, toate cele trei se vor roti.

Finalizarea lucrărilor

Ca etapă finală a lucrării, este posibilă efectuarea procesării externe a întregului dispozitiv. Aceasta se referă la pictură sau acoperire cu o altă compoziție anticorozivă. În ceea ce privește fabricarea dispozitivelor utilizate în principal de metal, este necesară o astfel de prelucrare. După aceea, bara de țeavă poate fi considerată gata.

Dispozitivul va funcționa după cum urmează:

• Arborele montat pe un trepied se ridică.
• O conductă este introdusă între ea și cele două arbori de pe cadru.
• Arborele superior cade pe planul conductei și se fixează cu o ușoară presiune pe suprafață.
• Folosind mânerul, arborele se rotește și conducta se deplasează între arbori, primind o anumită încărcare pe lateral, obținând o rază mică de îndoire.
• Apoi, arborele este strâns mai mult, iar conducta este trasă în direcția opusă, iar raza de îndoire crește.
• Procedura se repetă până când țeavă a luat raza de îndoire necesară.

Puteți adăuga că, pentru a îmbunătăți adaptarea și a facilita lucrul cu el, va fi foarte util să atașați un motor electric la mașină. Datorită utilizării sale, lucrările vor fi efectuate mult mai rapid și mai ușor, dar în același timp va exista legătura între rețeaua electrică și kilowați-ul suplimentar de pe contor.

Este destul de simplu să faceți benderul de țevi manual. În plus, datorită acestui fapt, puteți salva o sumă destul de decentă, deoarece chiar dacă ați cumpărat toate materialele pentru fabricare, prețul de emisiune va fi de câteva zeci de mii de ruble mai puțin decât achiziția opțiunii finite. Dacă toate instrumentele și materialele necesare sunt la îndemână și există o experiență în ceea ce privește toate acestea, munca poate fi efectuată în weekend.

În concluzie, trebuie adăugat faptul că lucrările de fabricare a bobinării țevilor sunt potențial traumatizante și, prin urmare, reglementările de siguranță sunt obligatorii și trebuie respectate cu strictețe.
