Îndoirea țevilor: cum să îndoiți o parte la domiciliu

Țevi de oțel și plastic sunt utilizate nu numai pentru amenajarea sistemelor de alimentare cu apă, canalizare și încălzire. Ele fac multe alte modele utile. Dar, de fapt, și într-un alt caz, unul dintre cele mai complexe procese este îndoirea țevilor într-o stare rece. Să luăm în considerare descrierea sa mai detaliată.

Parametrii de îndoire a țevilor

La fel ca majoritatea altor procese tehnologice complexe, îndoirea țevilor este reglementată de norme tehnologice stricte.

Trebuie să urmați o mulțime de nuanțe:

• când îndoirea piesei nu trebuie să se aplatizeze sau să se rupă;
• în timpul îndoirii, trebuie să vă asigurați că materialul nu este ondulat ondulat;
• Asigurați-vă că respectați raza minimă de îndoire, care depinde de materialul țevii, grosimea peretelui și diametrul acesteia.

Instrucțiunea, fixată de GOST 3262-92, prevede o altă rază de îndoire pentru conductele metalice rotunde. Cu cât partea este mai groasă, cu atât raza minimă de îndoire va fi mai mare.

Când vă îndoiți cu mâinile, trebuie să respectați următoarele cerințe:

• pentru țevi cu un diametru de până la 20 mm, raza minimă de îndoire este de 3 diametre exterioare;
• pentru piese mari - 4.

Trebuie remarcat faptul că îndoirea la cald permite reducerea la jumătate a acestor valori, însă necesită utilizarea unui echipament specializat. Acest lucru se întâmplă deoarece procesul de încălzire mare crește plasticitatea conductelor metalice.

Fiți atenți! Produsele cu pereți groși concepuți pentru aranjarea țevilor de apă, este foarte dificil de îndoit. Prin urmare, pentru a evita problemele, nu se recomandă utilizarea razei minime de îndoire. Dacă este necesar, este mai bine să folosiți accesorii.

Este chiar mai dificil să îndoiți tuburile pătrate (profilate). În acest scop, sunt utilizate dispozitive speciale, echipate cu un dorn - o parte flexibilă din oțel care se potrivește în interiorul piesei atunci când este îndoită și previne formarea de zgârieturi sau ondulații.

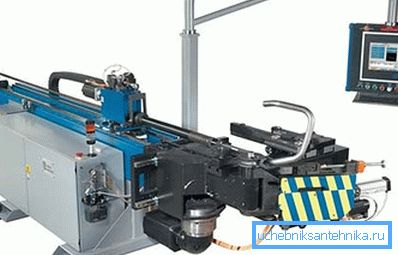

Profesioniștii folosesc bendere speciale de CNC pentru dornuri (controlate de un sistem computerizat), cu ajutorul căruia se obține cea mai netedă rotunjire.

Îndoirea conductei de aluminiu, precum și produsele din cupru și alamă, este mai puțin solicitantă pentru muncă, deoarece aceste metale sunt foarte ductile. Cu toate acestea, fizica procesului nu se schimbă.

Când se îndoaie, suprafața interioară a turnului devine mai groasă și deformată, iar cea exterioară devine mai subțire. Acest lucru afectează rezistența și degradează caracteristicile tehnice ale pieselor. Nu contează dacă tehnologia rece sau caldă a fost utilizată.

Îndoirea independentă a țevilor

Piese de oțel

Pentru îndoirea produselor din metal, se folosesc îndoiri manuale de țevi, care au mai multe duze diferite pentru prelucrarea pieselor de diferite dimensiuni și din materiale diferite. De cele mai multe ori folosesc un cilindru hidraulic, care permite prelucrarea unei țevi cu pereți groși.

Dacă trebuie să faceți una sau două curbe, este recomandabil să contactați instalatorii departamentului de locuințe. De obicei, acestea au un dispozitiv similar, iar prețul pentru servicii va fi mic.

În cazuri extreme, puteți face o curbă cu ajutorul instrumentelor disponibile, dar va necesita o investiție mare de timp și efort.

Pentru muncă aveți nevoie de:

• mese de lucru pentru mese de tabla sau tamplarie;
• râu nisip (cantitatea sa depinde de diametrul țevii);
• o țaglă metalică cilindrică, a cărei rază este cât mai aproape posibil de dimensiunea cotului țevii;
• două dopuri pentru etanșarea capetelor țevilor;
• gaz torch (blowtorch).

Lucrarea se desfășoară în următoarea ordine:

1. Nisipul trebuie să fie curățat de impurități și să fie calcinat cu un arzător până când se oprește fumatul când este încălzit.
2. Piesa de prelucrat cilindrică este fixată în mantaua tâmplarului, care, la rândul său, trebuie atașată la bancul de lucru, altfel întreaga structură se va întoarce.
3. Pentru ca țeavă să-și păstreze secțiunea transversală internă, trebuie umplută cu nisip de râu calcinat. Pentru a nu dormi suficient, marginile țevii sunt blocate de blocajele de trafic.

Sfat! Nisipul trebuie turnat cât mai strâns posibil. Sigilați-l cu un baston de lemn sau prin atingerea țevii.

1. Apoi, un capăt al piesei de prelucrat este introdus între opritor și mandrina utilizată, iar cealaltă este îndoită în direcția cea bună. Dacă conducta este prea scurtă, o altă parte poate fi pusă la capăt, care va servi ca o pârghie. Unghiul trebuie făcut cu 2-3 grade mai mult, deoarece țeava va recupera parțial forma după încetarea expunerii.
2. Dacă aveți nevoie de o îndoire puternică, arzătorul de gaz vă va ajuta. Cu ajutorul acestuia, trebuie să încălziți partea din cot în culoarea cireșului și apoi să îndoiți țeavă. Pentru a scoate aer cald din produs, este necesar să găuriți găuri mici în blocajele de trafic.
3. La sfârșitul lucrului, dopurile sunt scoase sau tăiate și nisipul este turnat.

Partea curbată finită trebuie verificată pentru defecte:

• inspectați locul pliului și asigurați-vă că nu există fisuri, eșantioane, deteriorări de metal și ondulații;
• măture locul de îndoire de la scară și scară;
• dacă este necesar, tăiați firele de mărimea necesară la capetele semifabricatului.

Țevi din metale moi

Prelucrarea țevilor din cupru, alamă sau aluminiu este aproape la fel ca în secțiunea precedentă. Astfel de produse pot fi îndoite fără încălzire, dar în același timp se recomandă umplerea spațiului interior al piesei cu colofon topit.

Când trebuie să îndoiți piesa la diametrul minim posibil, se recomandă încălzirea materialului. Va fi mai ușor să lucrați, dar dacă apar defecte, va fi mai greu să le corectați - va fi necesară reîncălzirea.

NOTĂ! În loc de nisip sau colofoniu pentru a umple spațiul interior, puteți utiliza un arc de diametru adecvat. Sunt vândute în magazine specializate.

Dacă vă opuneți adesea diferitelor țevi, este recomandabil să nu vă împiedicați și să obțineți un bender special pentru țevi de îndoire, ceea ce vă permite să procesați cu ușurință și rapid un număr mare de semifabricate.

concluzie

Cel mai calitativ, desigur, este curbarea dornului de țevi, care este efectuată de mașini controlate de mașină. Cu toate acestea, la domiciliu, puteți îndoi detaliile calității, dacă urmați cu atenție recomandările de mai sus. Puteți afla mai multe despre acest lucru în videoclipul din acest articol.
