Îndoirea țevilor: toate caracteristicile procesului

La instalarea apei și a sistemelor de încălzire, trebuie să știți cum să îndoiți în mod corespunzător conducta. Prin această operație este necesar să se evite ruperea acesteia, încălcând integritatea și calculând corect unghiul de rotație.

Îndoirea este un proces în care, sub influența încărcărilor externe, produsul este înlocuit de înclinația axei.

Caracteristicile procesului

1. Deformările elastice și elastice sunt create în pereții produselor în timpul îndoirii.. În partea exterioară a pliului apare o solicitare de întindere, iar pe porțiunea interioară apare o presiune compresivă. Conform acestor influențe, înclinația axei elementelor se schimbă.
2. În timpul operației, se modifică forma secțiunii transversale în poziția îndoită. Profilul său inelar devine oval. Ovalitatea cea mai mare are mijlocul deformării, deformarea scade până la capăt și la început.
3. Prin calcularea țevii de îndoire, nu uitați că ovalitatea secțiunii transversale într-un loc deformat nu trebuie să fie mai mare: pentru produse cu o secțiune transversală de până la 20 mm - 15%, mai mult de 20 - 12,5%.
4. Pe curba concavă pot exista pliuri, în special pentru produsele cu pereți subțiri..

Fiți atenți! Pliurile și ovalitatea pliului afectează negativ funcționarea sistemului. Ele reduc permeabilitatea, cresc nivelul de rezistență hidraulică și servesc ca un loc pentru înfundarea sistemelor de canalizare. Rezistența țevii de a se îndoi în același timp scade.

Raza minimă permisă este flexibilă

Standardele guvernamentale conțin un standard, cum ar fi "raza minimă de îndoire a unei țevi".

Valoarea sa pentru omologii metalici, compensatori, robineți este dată mai jos.

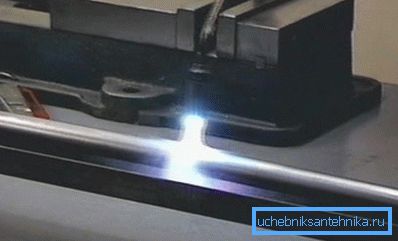

1. Atunci când se îndoaie cu încălzire și ambalare cu nisip - nu mai puțin de 3,5DH (literele înseamnă diametrul exterior)
2. Când lucrați la o mașină de îndoire a țevilor (rece) - nu mai puțin de 4DH.
3. Când se îndoaie pentru a produce pliuri semi-ondulate și elemente de încălzire cu un arzător de gaz sau într-un cuptor, acesta nu este mai mic de 2,5 DH.
4. Pentru ramurile de canalizare foarte îndoite, produse prin metoda de tragere sau tragere la cald - nu mai puțin de 1 DH.

Fiți atenți! Este permisă realizarea de elemente care au o pliantă mai mică decât cea de mai sus. În același timp, metoda de producție trebuie să se asigure că pereții lor nu se vor dilua cu mai mult de 15% din grosime. Rezistența la încovoiere a țevii de profil trebuie să se potrivească cu cea calculată.

Formule și tabele necesare

Lungimea părții (L) necesară pentru fabricarea locului curbat este conformă cu următoarea formulă:

L = 0,0175 • R • + + L, unde:

• R este raza de îndoire, în mm;
• ? - acesta este unghiul, în grade;
• l este un punct drept, de 100/300 lungime, care este necesar pentru a prinde un produs cu un instrument sau o mașină.

Calculul îndoirii țevii trebuie să țină cont de lungimea elementului îndoit:

A = a • y / 180 (R + DH / 2), unde:

• ?= 3,14;
• R este raza locului, în mm;
• ? - este unghiul de îndoire, în grade;
• DH este diametrul exterior al produsului.

Tabelul de mai jos prezintă raza minimă în milimetri de alamă și produse din cupru îndoire (conform GOST №494 / 90 și oaspetele №617 / 90), în ceea ce privește diametrul lor și lungimea laturii libere dorită pentru prinderea / prindere.

Mai jos este un tabel pentru analogii de oțel conform GOST №3262 / 75.

Atunci când efectuați un calcul al pliului cu propriile mâini, luați în considerare cele mai mici raze, pe baza diametrului și grosimea peretelui tuburilor de oțel.

Cum să îndoiți singur complotul

Există o formulă universală și simplă pentru calcularea unei țevi pentru îndoire - acesta este diametrul său de 5.

Efectuați calculul, luând de exemplu secțiunea de detaliu de 1,6 cm.

1. Pentru fabricarea corectă trebuie să obțineți? cerc.
2. În primul rând, obținem raza dorită: 16 • 5 = 80 mm. Următoarea etapă este calculul punctelor de plecare pentru o îndoire precisă a unghiului.
3. În acest scop, este necesar să se folosească formula C = 2 • R: 4. În el, C este lungimea conductei necesară pentru funcționare, = 3.14, R este raza dorită.
4. Înlocuiți cifrele din formula: 2 • 14 • 80: 4 = 125 milimetri. Aceasta este lungimea secțiunii pentru care raza minimă de îndoire a unei țevi de plastic-metal sau oricare altul este de 80 mm.

Dacă trebuie să îndoiți țevile, ar trebui să aveți o bobină de țevi.

Astfel de dispozitive manuale sunt împărțite în două tipuri.

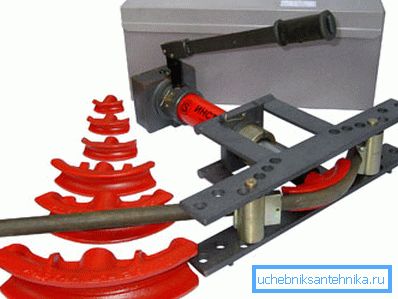

1. În analogii segmentului, operația se realizează pe baza unor șabloane speciale. Forma lor este proiectată pentru diametrul exact, care este necesar și forma pliului. Cu această unealtă este posibilă o îndoire a conductelor de până la 180 °. Prețul său este relativ scăzut.
2. Echipamentul dorn își desfășoară activitatea fără deficiențe. Avantajul acestui dispozitiv este segmentul care se mișcă în interiorul produsului. Împiedică deformările și face posibilă munca în mai multe locuri. Este mai bine să nu faceți o astfel de mașină pentru îndoirea țevilor de profil cu propriile mâini, ci pentru a vă pregăti.

După efectuarea calculului, marcați zonele de pe element în funcție de rezultatele acestuia. Apoi, pe instrument, puneți gradul sau modelul dorit. Apoi introduceți produsul în dispozitivul de fixare și efectuați operația.

concluzie

Elementele de îndoire în instalarea diferitelor sisteme de inginerie ar trebui să se bazeze pe calcule precise. În caz contrar, puteți sparge produsul sau puteți asambla conductele cu eficiență redusă. Videoclipul din acest articol își va continua tema.
