Îndoirea tubului de profil: un test de claritate

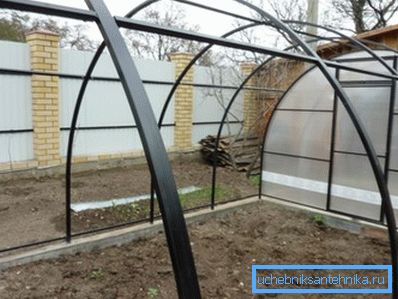

Tubul profilului are o formă "unghiulară" - pătrată și dreptunghiulară. La prima vedere, se pare că este imposibil să i se dea o formă arcuită. Dar hotărâți cu fermitate să utilizați astfel de materiale pentru ramele de seră, hale, în timp ce creați soluții arhitecturale în grădină (arcuri, spini, pergole) - dorința poate fi atinsă. Țeava de profil este flexibilă de-a lungul razei - este destul de simplu să faceți acest lucru cu propriile mâini, toată lumea se poate descurca.

Principiul de funcționare a bobinei de țeavă

Designul acestui dispozitiv este destul de simplu - 2 opriri și pantof, antrenate de o pârghie. Cu ajutorul acestui dispozitiv simplu puteți îndoi o conductă cu un diametru de 5 - 150 mm.

În același timp, pentru diametre mari, puterea fizică a operatorului nu mai este suficientă, mai ales cu un perete gros. Pentru ca îndoirea să se desfășoare fără probleme și fără probleme, dispozitivul este echipat cu un dispozitiv hidraulic, ceea ce determină o creștere semnificativă a costului dispozitivului.

Dacă trebuie să îndoiți un tub foarte mic, puteți utiliza o variantă de bendere pentru țevi cu un cadru deschis. Din punctul de vedere al securității, aceasta nu este cea mai bună opțiune, deoarece riscul unei scurgeri de conducte este suficient de mare.

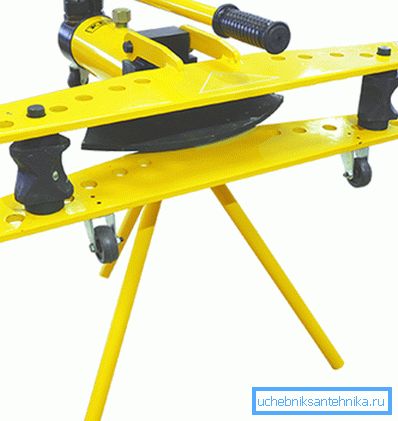

În ceea ce privește diametrele mari, în acest caz se utilizează numai dispozitive cu cadru închis. Datorită acestui fapt, țeavă nu va sari de la opriri în nici un caz.

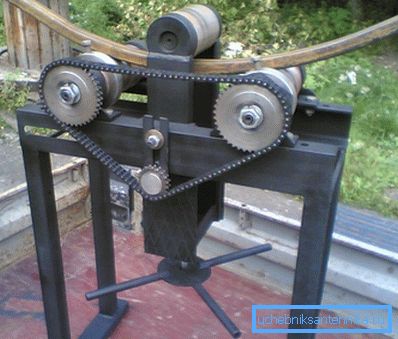

Benderul de țevi poate funcționa pe un principiu diferit. În acest caz, tubul profilat este pur și simplu tras între role (oprește), deformându-se astfel.

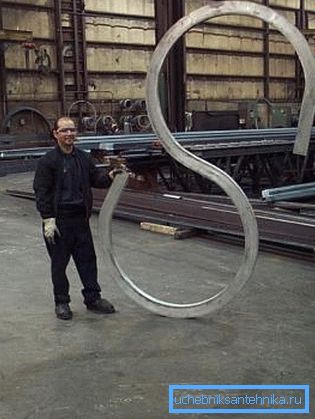

Profile de diferite metale și diferite secțiuni reacționează la îndoire, de asemenea, în moduri diferite. De exemplu, este o plăcere să lucrăm cu țevi metalice neferoase - cupru, alamă, duraluminiu, aluminiu, de o mică secțiune. Ele sunt din plastic și bine îndoite, încorporând fanteziile vrăjitorilor comandantului. Excelent să reziste la temperaturi scăzute.

Folder "retete" îndoire profil

Căile inventate de îndoire a țevilor de profil în casă sunt uneori singura modalitate de a ne realiza planurile. În ciuda primitivității aparentă a tehnologiei, rezultatele obținute sunt capabile de o calitate izbitoare, precizie geometrică și forme perfecte.

Tehnologie de la atelierul propriu

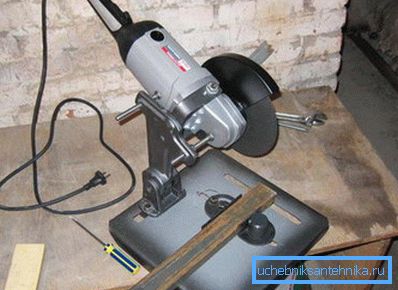

Îndoirea unui profil folosind o mașină de șlefuit și o mașină de sudat este metoda cea mai cunoscută și, prin urmare, populară.

Acesta include mai multe operații secvențiale.

1. În primul rând, raza de îndoire este calculată cu atenție..

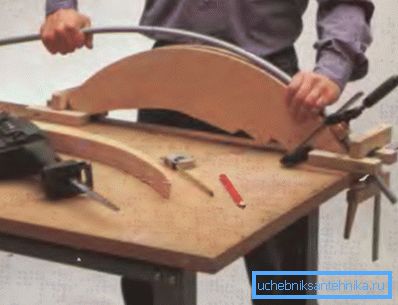

2. Puteți face un model din lemn. Acesta va face cea mai precisă îndoire.
3. În zona care va schimba forma, se aplică etichete transversale.. Pentru ei se vor face tăieturi, trecând de-a lungul a trei laturi ale țevii (stânga-jos-dreapta sau, pentru claritate, o literă inversată "p").

1. Prin atașarea și securizarea profilului pe șablon pe partea neatinsă, se poate începe flexia..
2. Biți și mașini de șlefuit.

Fiți atenți! Este recomandabil să folosiți această metodă atunci când lucrați cu un profil de secțiune mare, deoarece procesul însuși durează suficient timp.

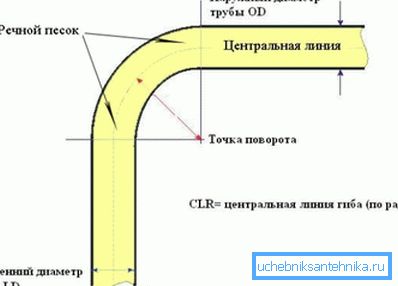

Folosind nisip pentru a îndoi conducta

Nisipul este capabil să mențină forma nu numai sub formă de sculptură pe malul mării, ci și să contribuie la menținerea formei profilului în timpul procesului de îndoire, prevenind aplatizarea sau crăparea.

Această operațiune este aproape echivalentă în timp cu lucrul la benderul de țevi și va avea nevoie de următoarele materiale:

• cuarț nisip;
• capace de lemn de 10-20 cm lungime;
• arzător cu gaz;
• foraj;
• un porc al cărui diametru este egal cu raza de îndoire interioară a profilului;
• cauciuc de cauciuc.

Fiți atenți! Nisipul trebuie să treacă prin două etape de preprocesare înainte ca acesta să poată fi utilizat: sită, spălare și uscare finală. Ar trebui păstrat până când se utilizează într-un recipient curat.

Instrucțiunile populare de îndoire cu nisip includ operații secvențiale obligatorii.

1. O gaură a țevii este bine înfundată cu un dop din lemn.
2. Printr-o altă gaură, nisipul este turnat la un nivel care intră în a doua limită.
3. Gaura rămasă este sigilată strâns.
4. Prin intermediul unui porc este făcută îndoire. Dacă doriți să obțineți o rază mică, curba este încălzită de flacăra arzătorului. Este important să nu supraîncălziți suprafața și să împiedicați apariția scalei, ceea ce degradează calitatea țevii.
5. Apucând cu un butuc din cauciuc, curba este adusă la perfecțiune.
6. Din produsul finit scos, ars sau perforat capac.
7. Prin tremurare și atingere se toarnă umplutura.

Armonizarea profilului și a apei

Gheața severă va fi un asistent loial în îndoire, de exemplu, conducta de cupru. Dintre scule și materiale vor fi necesare doar apă și porc. Tehnologia este, de asemenea, destul de simplă.

Conectați bine un capăt al țevii cu un dop, apa este turnată în interior și cea de-a doua gaură este conectată. După ce apa a fost complet înghețată, materialul este gata de utilizare.

Este demn de remarcat că eforturile fizice aplicate sunt minime - aplatizarea nu are loc, iar secțiunea transversală nu este aproape perturbată.

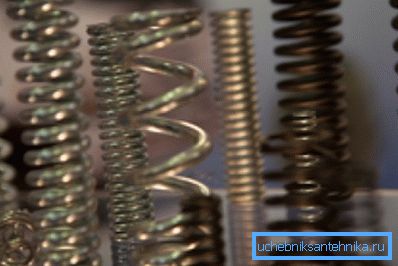

Folosiți arcul pentru îndoire

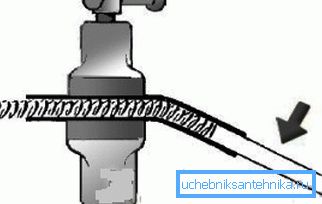

Este flexibil cu utilizarea unui arc într-o cavitate de profil se bazează pe principiul forței de contracarare internă. În plus față de țeavă de profil, suflantă sau pistol de gaz și un șablon de diametru adecvat, veți avea nevoie de un arc patrat neobișnuit. Este realizat din sârmă de oțel cu diametrul de 2 până la 4 mm, care este îndoită cu dimensiunea secțiunii transversale puțin mai mică decât secțiunea internă a tubulaturii.

Fiți atenți! Arcul trebuie să fie foarte aproape de cavitatea profilului. Distanța optimă dintre secțiunea exterioară a arcului și conducta interioară este de 1,5 până la 2 mm.

Prin plasarea arcului în interiorul piesei de prelucrat, dispozitivul de suflare începe să prelucreze suprafața părții deformabile a produsului. Completați o parte încălzită, fixați discul, îndoiți-o și aduceți-vă la raza dorită cu propriile mâini.

Fiți atenți! Nu ignora recomandările privind siguranța. Prețul neglijenței este prea mare. Mănușile de protecție, ochelarii și cleștii pentru prinderea țevilor fierbinți vor proteja în mod fiabil împotriva arsurilor. Pentru siguranța la foc ar trebui să fie lângă un recipient cu apă sau nisip.

Rezumând

Domeniul de aplicare al țevilor de profil este destul de larg. Costul ridicat al bobinelor profesionale de țevi concepute pentru a lucra cu acest material face de multe ori imposibilă utilizarea acestora.

E greu de realizat ideile autorului. Uneori, situația poate fi salvată numai prin îndoirea țevii de profil cu propriile mâini.

Videoclipul din acest articol prezintă un exemplu de îndoire a unei țevi de profil.
