Instalarea coșului de ceramică

Cerințele înalte privind stabilitatea temperaturii și durabilitatea sunt impuse pe canalele de evacuare a gazelor arse. Structurile ceramice au devenit o alternativă demnă de coșuri de cărămidă. Țevile ceramice ignifuge sunt utilizate pentru cazanele cu orice tip de combustibil. Costul ridicat al construcției este combinat cu o durată lungă de viață și rezistență la mediul agresiv. Instalarea unui coș de ceramică necesită respectarea normelor de siguranță și a standardelor tehnologice, aceste condiții permit evitarea incendiilor și asigurarea descărcării de înaltă calitate a produselor de ardere.

dispozitiv

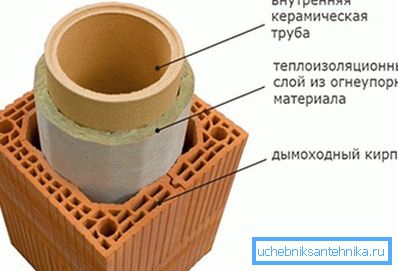

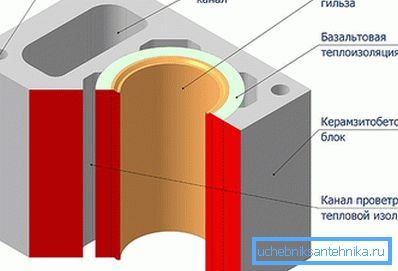

Sistemul de coșuri universal este o construcție sandwich constând dintr-o țeavă interioară ceramică și o parte exterioară realizată din cărămizi ceramice ușoare sau blocuri de beton.

Între straturile de izolație ignifugă este pusă, cum ar fi lâna de bazalt. Chilotul Chamotte, care este o materie primă pentru fabricarea ceramicii rezistente la căldură, oferă posibilitatea de a instala un coș de fum pentru cazanele cu temperatură ridicată a gazelor de eșapament. Acest material respinge umezeala și este imun la efectele produselor de combustie.

Designul canalului de fum asigură un grad suficient de izolare, eliminând aspectul condensului pe pereți. Gazele care scapă rețin căldura în gaura din țeavă, numai aici sunt răcite până la formarea de umiditate. O mică suprafață expusă la condens nu are un efect semnificativ asupra coșului de ceramică. Designul este conceput pentru instalare atât în ​​interiorul cât și în exteriorul casei.

demnitate

Utilizarea materialelor refractare naturale în interiorul structurii, a izolației și blocurilor de beton din exterior oferă o serie de avantaje față de coșurile de cărămidă și metal:

1. Îmbunătățirea pescajului datorită pereților netedi ai unei țevi ceramice care nu prezintă rugozitate de cărămidă.
2. Chiuveta din argilă de șamotă este superioară metalei în rezistența la coroziune. Datorită construcției de tip sandwich, canalul se răcește încet, iar condensul nu apare. Produsele de ardere nu se așează pe pereții de lut ai conductei, deci nu se formează soluții agresive care distrug materialul.
3. Absența de funingine asigură siguranța utilizării - canalul de fum nu scade în diametru și nu provoacă aprinderea depozitelor.
4. Universalitate - hornul ceramic este potrivit pentru cazanele pe gaz, combustibil solid și combustibil lichid, seminee. Proiectele sunt fabricate pentru utilizare cu un grad ridicat de încălzire și conducte speciale pentru cazane cu temperatură joasă.
5. Izolarea termică bună asigură o încălzire rapidă și pierdere redusă de căldură, acești factori măresc eficiența sistemului de încălzire.
6. Conducta de tip sandwich respectă cerințele privind siguranța la incendiu, structura exterioară a blocurilor de beton nu se încălzește și amenință podelele de lemn atunci când trec prin etaje rezidențiale și acoperișuri.
7. Durată lungă de viață, până la 30 de ani garanție.
8. O instalare simplă a unui sistem modular de coș este disponibilă pentru a face acest lucru singur.

Atunci când alegeți o țeavă ceramică, se iau în considerare și dezavantajele acesteia: instalarea trebuie efectuată vertical fără rotire, costul unui astfel de coș este mai mare decât cel al unei cărămizi sau al unui metal, greutatea totală a structurii creează o sarcină suplimentară pe fundație.

Reguli de selecție

Țeava de țeava din ceramică este realizată din blocuri separate care se potrivesc strâns împreună, astfel încât nu există scurgeri de fum. Înălțimea sa este calculată în avans, conform reglementărilor în vigoare. Lungimea excesivă a coșului de fum nu va îmbunătăți pescajul, ci va crea doar turbulențe aerodinamice complexe care nu contribuie la funcționarea eficientă a sistemului de evacuare a gazelor. Țeava recrutată, ghidată de reguli:

• înălțimea deasupra acoperișului plat de 50 cm;
• conducta, situată la 1,5 m de creastă, ar trebui să se ridice la 50 cm deasupra;
• la o distanță de 3 m, marginea coșului de fum nu poate fi sub linia coamei;
• fiind la mai mult de 3 m de creastă, conducta trebuie să atingă o axă la 10 grade față de linia orizontului său;
• diametrul canalului ceramic interior nu poate fi mai mic decât cel al țevii de evacuare a fumului;
• înălțimea țevii de la linia de grătar la marginea exterioară nu este mai mică de 5 m.

Un horn ceramic poate fi utilizat pentru a devia gazele din mai multe aparate, dar în orice configurație modulul de jos servește la colectarea condensului. Sunt selectate elemente ale coșului de fum, concentrându-se pe tipul de încălzire: un șemineu, un cazan sau o sobă. Dimensiunea diametrului conductei este influențată de tipul de combustibil și puterea cazanului. Pentru a calcula lungimea necesară a coșului de ceramică aveți nevoie de înălțimea tavanului și a acoperișului.

Instalarea cositorilor

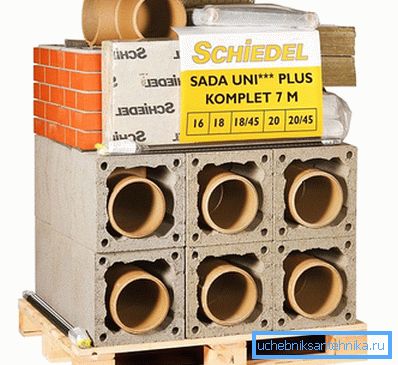

Producătorii produc un design complet gata pentru asamblare, include:

• blocuri ceramice, inclusiv tijă pentru curățarea și conectarea la încălzitor;
• rezervor de condens;
• cadru din blocuri cu găuri pentru armare;
• izolație minerală.

Partea superioară a coșului este protejată de precipitații printr-un con special. În partea inferioară a structurii este instalată o grilă pentru curgerea aerului. Selectând secvența de instalare a modulelor și mărimea țevii, luați în considerare faptul că îmbinările secțiunilor individuale nu trebuie să cadă pe trecerile de suprapunere.

Greutatea semnificativă a coșului necesită așezarea unei fundații separate. Dimensiunile sale depășesc diametrul coșului cu 10 cm în fiecare direcție. Baza de beton trebuie să fie plat, poziția orizontală este verificată de nivel. Pentru a vă asigura un plan plat, puteți așeza placi ceramice de granit. Baza țevii, în special cele care depășesc 7-8 m, trebuie fixată strict pe nivel. Apoi, impermeabilizarea se face din materialul ruloului, pliat în două straturi. Primul bloc de beton este așezat pe fundație; sub el este folosit mortarul de ciment.

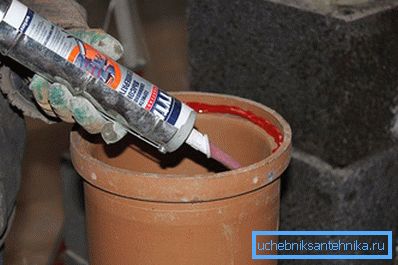

Un material de etanșare special este utilizat pentru a conecta secțiunile tubului ceramic. Se face independent de amestecul uscat, inclus în kit, și de apă, raportul de 7: 1 este menținut. Amestecarea are loc într-o cameră caldă la +20 grade, este necesară utilizarea compoziției în interval de 1-1,5 ore până când se întărește.

Sfat! Soluția înghețată nu poate fi re-diluată cu apă.

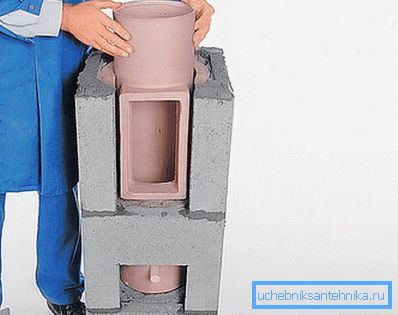

Un rezervor pentru evacuarea condensului este instalat în primul bloc, o secțiune de țeavă cu o gură de curățare este atașată la acesta cu un dispozitiv de etanșare. Acest modul este înfășurat cu vată de bazalt. Fiecare modul ulterior este introdus în cel anterior și sigilat cu o soluție fabricată. Compoziția excesivă care iese pe suprafața țevii este ștersă cu un burete umed. În afara unei țevi ceramice, este conectat un cadru de blocuri de beton, conectat cu un mortar de ciment-nisip. Dacă este necesar, ele sunt găuri tăiate pentru mărimile individuale de teuri. Partea dreaptă este formată din blocuri fără găuri.

Al treilea modul este un teu pentru conectarea încălzitorului. Este acoperit cu o inserție frontală specială. După secțiunea dreaptă, este instalată o clapetă.

Sfat! Prin secțiunile de beton ale cosului ceramic pot fi aduse fulgere.

La instalarea blocurilor, este important să se respecte nivelele orizontale și verticale. Pentru a asigura stabilitatea și rigiditatea structurii, este armat cu bare de fier. Gauri în colțurile blocurilor au fost pregătite sub armarea metalică, secțiuni de 1,5 m au fost împinse în ele și umplute cu mortar de ciment.

După instalarea coșului de fum, testarea pentru auditare este închisă de o ușă, iar în unitatea inferioară este instalat un grătar de ventilație. Aerul care intră prin acesta se va mișca în interiorul canalului și va reduce temperatura. Hornul ceramic este instalat fără un cadru din beton, dar în acest caz, conducta este atașată cu cleme pe fiecare metru. Într-o mansardă neîncălzită, este izolată cu un strat de lână de bazalt.

Pasajele prin podea și mansardă sunt protejate de o cutie și izolate cu lână de bazalt. O atenție deosebită se acordă siguranței instalării unui horn ceramic într-o casă din lemn. Locația sa este la 25 cm de peretele din lemn.

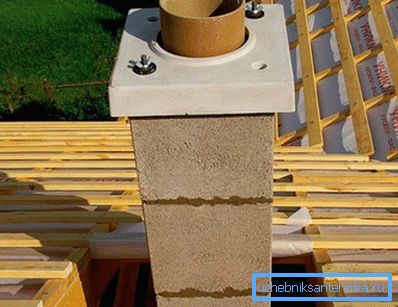

Partea finală a coșului de fum, amplasată pe acoperiș, se termină cu instalarea unei plăci de acoperire din beton și a unui con de protecție din metal. Finisajul exterior al coșului de fum este realizat din țiglă sau alt material la gustul proprietarilor de case.
