Instalarea supapelor pe conducte

05-02-2018
Tuburi

Robinetele de închidere sunt nodurile conductei, care reglează curgerea fluidului. De regulă, supapele sunt fabricate dintr-o varietate de materiale, cum ar fi fonta, oțel, metale neferoase și alte aliaje. Datorită caracterului lor practic, au fost utilizate pe scară largă în diverse domenii, inclusiv conducte de petrol, gaze și aburi și, desigur, comunicații de apă. Fiecare tip de supape are propriile caracteristici de instalare.

Sfaturi

Caracteristici ale instalării supapelor

Există cerințe de bază pentru instalarea supapelor, nerespectarea cărora poate duce la consecințe dezastruoase:

  1. Dacă supapele la momentul instalării au fost depozitate, acestea trebuie curățate de eventualele contaminări. Curățarea se efectuează cu perii, apă sau abur.
  2. Dacă este instalată o supapă, aceasta nu poate fi transferată pentru tija. Acest lucru poate deteriora dispozitivul de fixare.
  3. În locurile de țevi, unde temperatura scade constant și în locurile de îndoire, instalarea supapelor de închidere este strict interzisă. În caz contrar, aceasta va duce la o depresurizare timpurie a supapelor și a conductei. Instalarea se face pe profile drepte.
  4. Sudarea țevilor trebuie efectuată numai atunci când supapa este deschisă.
  5. Când strângeți șuruburile sau alte dispozitive de fixare, nu aplicați o forță mare. Dacă o exagerați, pot apărea microcrackuri: durata de viață utilă este redusă semnificativ. Acest lucru se aplică și la supapele care au garnituri din cauciuc. Nu este permisă ciupirea puternică.
  6. La instalarea supapelor cu flanșe, asigurați-vă că flanșele sunt în stare bună și că nu există defecte posibile.
  7. Dacă supapa de oprire instalată are o greutate mare, ar trebui să fie susținută pentru aceasta, de exemplu, se toarnă o platformă de beton. Acest lucru va împiedica distrugerea elementelor de fixare și a garniturilor de îmbinare.
  8. Imediat înainte de a instala placa în direcția săgeților. Acestea indică direcția corectă a fluidului transportat. Fitingurile trebuie instalate în funcție de direcția indicată.

Sfat! În procesul de instalare trebuie să aveți grijă cu supapa. Nu o poți lăsa să cadă. Dacă se produce o deteriorare externă, forța sa va fi pierdută, drept urmare poate apărea curând coroziunea.

Acestea sunt, probabil, principalele dorințe și recomandări pe care ar trebui să le acordați atenție atunci când instalați supape și fitinguri. Cu toate acestea, datorită diversității sale mari, fiecare dintre speciile sale necesită o abordare individuală. Prin urmare, luăm în considerare modul de instalare a supapelor pentru conducte de mai multe tipuri.

Tipuri de supape

Printre o gamă largă de accesorii, considerăm cele mai comune dintre tipurile sale:

  • supapa de reținere,
  • fluture valve,
  • supapă cu bila.

Sfat! Instalarea supapelor în conducte trebuie efectuată în absența presiunii în sistem și a dispozitivelor electrice deconectate.

Verificați supapa

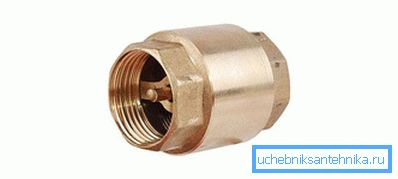

Verificați supapa pentru alimentarea cu apă

Instalarea unei supape de reținere este necesară în cazul utilizării unei stații de pompare. Instalarea se face imediat după stație sau după clichetul de pe conducta de aspirație. Pentru a instala o supapă de reținere, trebuie să folosiți un sgon special. În acest caz, sgon trebuie să fie instalat pe ambele părți ale supapei de reținere. Mai mult, atunci când instalați este important să urmați săgeata, care trebuie să meargă în aceeași direcție cu fluxul de apă. Diametrul supapei trebuie să respecte în întregime diametrul țevii. Nu se recomandă utilizarea adaptoarelor de la un diametru mai mic la un diametru mai mare și invers.

Supapă pentru fluture

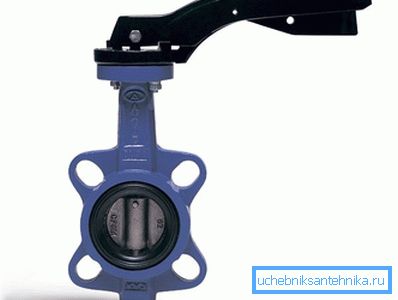

Supapă pentru fluture

Aici se face conexiunea flanșei. În acest caz, flanșele trebuie să fie paralele una cu alta. Înainte de instalare, asigurați-vă că suprafața flanșelor este lipsită de chipsuri, chiuvete, burte și alte deteriorări care ar putea rupe etanșeitatea. Înainte de instalare, discul rotativ trebuie să fie ușor deschis, dar nu complet. Nu trebuie să se extindă dincolo de corpul supapei fluture. După utilizarea șuruburilor sau bolțurilor poate fi ușor apucat. Mai mult, discul fluturei este complet deschis, după care dispozitivele de fixare sunt strânse uniform. Dacă procesul de instalare este corect, obturatorul trebuie să se deschidă și să se închidă cu ușurință.

Supapă cu bila

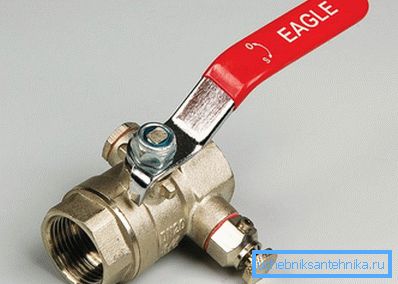

Supapă cu bila

Acest tip de supape se găsește în fiecare casă. Pentru a le instala, va fi suficientă o cheie reglabilă sau o pereche de carob. Nu se recomandă utilizarea unei chei de gaz, deoarece există riscul deteriorării suprafeței robinetului. De regulă, supapa cu bilă are filete externe și interne pe ambele părți. Fără eșec, ar trebui să fie o bandă de rănire sau un burete. Este necesar să se sigileze îmbinările supapelor de conectare. Este important să nu exagerați și să nu suflați o cantitate mare de bandă sau remorcă. Totul ar trebui să fie moderat.

Deci, am revizuit principalele recomandări și sfaturi privind instalarea supapelor pe conducte. Este extrem de important să se respecte toate reglementările tehnice, precum și procesele tehnologice. În caz contrar, poate duce la instalarea necorespunzătoare. Cel mai rău dintre toate, cu o operație neatentă, puteți strica supapele.
