Instalarea țevilor de tip sandwich pentru coșuri

Coșul de tip "sandwich" este în prezent cel mai utilizat, deoarece este cunoscut pentru proprietățile sale practice și o imensă funcționalitate. Să vorbim despre modul în care a fost instalată conducta de tip sandwich pentru coșuri.

Avantajele acestui design includ următoarele proprietăți:

• aproape absența condensului
• nu există funingine pe pereți,
• posibilitate neglijabilă de foc,
• coșurile sunt ușor de întreținut și, dacă este necesar, pot fi reparate.

Conductele de tip sandwich sunt excelente ca materiale pentru coșuri din clădiri din lemn, de exemplu în băi și alte clădiri din lemn.

Cum se asamblează un coș de fum

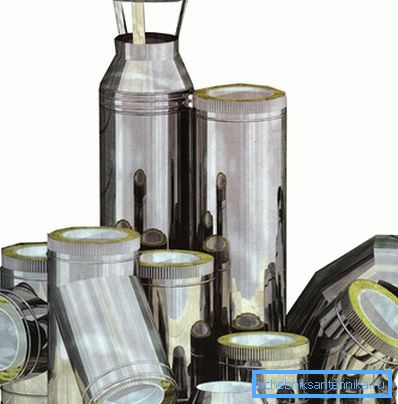

Furtunul de fabricație este compus din piese cu o lungime de 1 m, fiecare dintre acestea fiind introduse în celălalt. Pentru a înțelege mai bine modul în care se realizează procesul de instalare, este necesar să se clarifice exact modul în care este prezentată schema de coșuri din casă. Totul este foarte simplu: un produs constă din țevi exterioare și interioare, diametrul lor este diferit și creează un spațiu în care este plasat stratul de izolare. Țeavă situată în interior este de obicei făcută din oțel inoxidabil, iar cea externă care nu necesită rezistență la căldură poate fi făcută atât din cupru, cât și din alamă.

Sfat! Galvanizarea, dacă este folosită ca material pentru țevi, nu va fi capabilă să se comporte normal în timpul funcționării țevii, deoarece în timpul încălzirii, precum și în timpul răcirii, își va schimba în mod constant diametrul.

Defectele enumerate nu sunt posedate de oțel inoxidabil. În plus, atunci când utilizați combustibili solizi, puteți utiliza oțel inoxidabil având proprietăți rezistente la căldură.

Încălzirea coșului

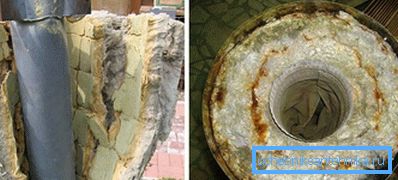

În timpul instalării sandwich-ului de coș, se utilizează ca material pentru izolare vata minerală bazaltică specială. Cu o grosime de 24-60 mm, este folosit ca izolație internă pentru țevi expandate și poliuretanice. Cu toate acestea, lucrul la instalarea sa este adesea necesar să se realizeze manual, ceea ce necesită o atenție deosebită.

Metode de conectare la țevi

Există mai multe modalități de conectare:

• flanșă;
• baionetă;
• și așa-numitul "pod rece", "condens", "fum".

Fiecare metodă are propriile sale proprietăți distinctive. De exemplu, opțiunea "fum" este concepută astfel încât produsele emise de monoxid de carbon să nu intre în cameră (de obicei băi). Metoda, care ține cont de formarea condensului, vizează prevenirea formării condensului de pe conducta.

Metoda de instalare a flanșei implică faptul că fumul care trece prin coșul de fum nu întâlnește nimic în fața acestuia, care ar împiedica părăsirea coșului. Există, desigur, dezavantajele sale care sunt asociate cu neglijență în timpul asamblării. În cazul în care ansamblul nu este realizat cu o calitate suficientă, condensul poate intra în fisurile formate, ceea ce duce la deteriorarea izolației.

Spre deosebire de flanșă, metoda baionetă elimină complet orice pătrundere a umezelii, deoarece aici tubul interior din coșul de fum trece direct în priza sandwich-ului inferior, dar există posibilitatea ca fum să iasă.

Sfat! Pentru ca fumul să nu dăuneze sănătății și condensul să nu strică izolația, trebuie doar să sigilezi bine toate articulațiile și această operație este necesară indiferent de metoda aleasă.

În acest caz, țevile interne sunt asamblate "prin condens", iar izolația trebuie să fie prezentă în acele locuri în care coșul este în contact cu elementele din lemn ale acoperișului. În plus, sandwich-ul nu este potrivit pentru conectarea directă cu conducta.

Procesul de asamblare

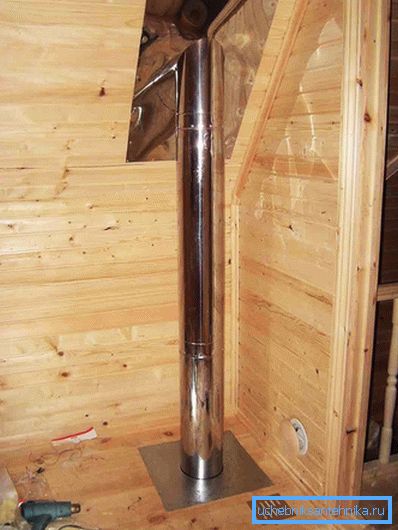

Trebuie remarcat faptul că instalația în sine nu este dificilă, deoarece pentru a conecta conducta de tip sandwich nu necesită abilități speciale de construcție. Cum începe munca? Principalul lucru de reținut este că instalarea ar trebui să înceapă întotdeauna în partea de jos și să se termine în partea de sus, în timp ce tubul exterior ar trebui pus pe cel interior.

În primul rând, este necesar să conectați toate elementele care alcătuiesc coșul. Începând să o instalați, trebuie să luați în considerare faptul că un capăt al țevii este oarecum îngustat; el este introdus în tubul inferior. Deoarece coșul de fum nu acumulează funingine, este destul de ușor să îndepărtați condensul din acesta. Acest lucru se poate face prin instalarea de teuri speciale.

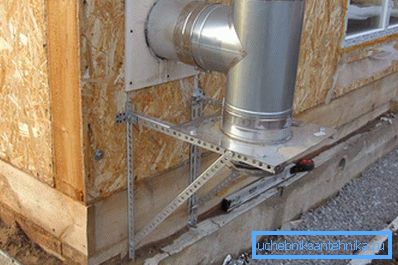

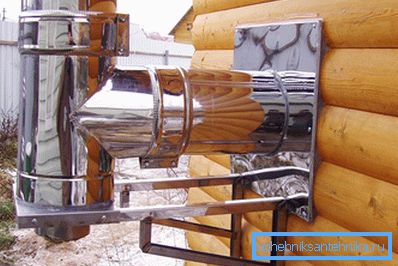

În al doilea rând, trebuie să țineți coșul de sus la etaj, în primul caz, ia în considerare opțiunea prin perete. Pentru a face acest lucru, face o gaură sub conductă, conducta este ținută, iar cusăturile sunt închise cu spumă. Monturile sub suport sunt montate în exterior, după care sunt instalate. Teuurile menționate mai sus sunt montate pe colțurile atașate la braț, pe care se pot deplasa. În exterior, peretele poate fi cusut cu o foaie de placaj (aproximativ 1 cm grosime) sau metal. Suportul trebuie să fie vopsit sau vopsit pentru a proteja împotriva coroziunii.

O gaură cu lungimea necesară este găurită în adaptor, după care se pune sandwich-ul în sine. Uneori se utilizează o misiune, adică un spațiu special lăsat între peretele clădirii și canalul de fum.

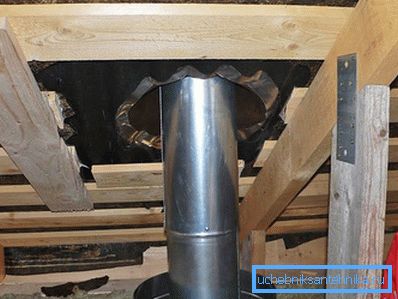

Dacă țineți un coș de fum în acoperiș, atunci mai întâi trebuie să scoateți conducta și numai după aceea montați placa de acoperiș la cutie.

Sfat! Cu o înălțime a coșului de mai mult de 1,2 m, este necesar să fixați structura cu cabluri cu cleme de strângere, în caz contrar coșul se va prăbuși sub influența vântului puternic.

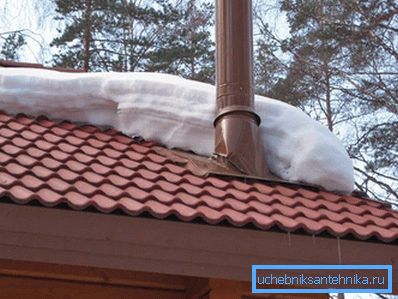

Dacă acoperișul este fabricat din materiale inflamabile, atunci ar trebui protejat de eventualele incendii. Pentru a face acest lucru, pe conducta de fum, care se ridică deasupra plăcii metalice sau ardezie, trebuie să instalați un deflector cu o grilă pentru stingerea scântei (trebuie să se facă mici celule).

Coș de fum: ce trebuie să știți

În continuare aveți nevoie de cât mai mult posibil pentru a fixa coșul de fum. Toate tepile și genunchii, precum și alte componente sunt fixate cu cleme, iar teava în sine este întărită cu un suport. Dacă dintr-o dată partea superioară a coșului de fum este prost sau nu este fixată deloc - este mai bine să o consolidați doar în caz și să vă asigurați astfel. De obicei, în acest caz, sunt utilizate armăturile, fixate la un unghi de 120 °.

Dacă nu este clar cum se fixează îmbinările de andocare, puteți afla mai multe despre acestea mai jos. Conducta de tip sandwich, așa cum am menționat mai devreme, sunt introduse unul în celălalt. După terminarea andocării, atunci când sunteți convins că nu există lacune și totul este în ordine, această conexiune este sigilată cu un clip de compresie. Dacă țeavă este ținută împreună cu un alt element, atunci clemele trebuie să fie folosite pe ambele părți.

Apropo, suportul de sprijin poate fi realizat manual. Pentru constructia sa va avea nevoie de cateva colturi (30, 50 mm). Aceste colțuri sunt tăiate în secțiunile necesare printr-o mașină de șlefuit, o gaură este forat pentru șuruburile M10 și M8 cu un burghiu, apoi totul este asamblat. Complet întregul proces poate fi găsit și văzut pe video pe Internet.

Deci, am dezasamblat modul de asamblare a conductei în mod corect, ce și cum să conectați, cum să instalați țeavă în aragaz, cum să treci prin perete și acoperiș și cum să o rezolvați. Acum, de fapt, puteți vorbi despre sfârșitul instalării.

Finalizarea instalării țevii de tip sandwich pentru coșuri

Există o nuanță mică și inconspicuoasă pe care oamenii nu o cunosc sau o uită - trebuie să scoateți filmul din țevi. A fost lipită special pentru a proteja țevile de zgârieturi și murdărie, dar acum că coșul este asamblat și instalat, nu este nevoie de el. Mai mult decât atât, dacă uitați să o scoateți, mai târziu va începe să slazit sub influența condițiilor meteorologice și va da o privire necorespunzătoare asupra coșului de fum.

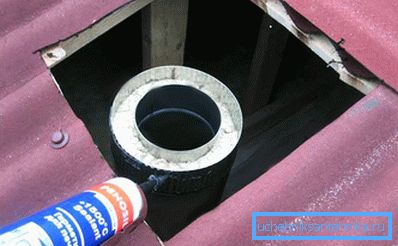

Lungimea normală a coșului de fum finit ar trebui să fie de aproximativ 5 m, maximum 6 m. Această distanță este considerată a fi de la grătarul cuptorului până la vârf. Întreaga structură trebuie să fie verificată, fiecare spațiu liber sau nevăzut trebuie să fie închis. Un agent de etanșare regulat nu va funcționa, aveți nevoie doar de rezistență la căldură, poate rezista la temperaturi de până la 1000 ° C. Un astfel de material de etanșare este aplicat pe suprafața exterioară a conductelor interne și a celor exterioare. Dacă există o tranziție de la o conductă cu perete unic la o conductă cu perete dublu, atunci cercul exterior este acoperit cu un material de etanșare. Când se realizează această parte a lucrării, este necesar să se verifice locurile potențial periculoase în care țevile pot să se încălzească cel mai mult. Sfaturi cu privire la ce temperatură există.

Doriți să curățați ulterior coșul de fum a fost ușor și simplu? Asigurați-vă că o revizuiți în prealabil. Ce este? Așa numită o mică parte detașabilă, special amenajată în peretele coșului de fum. Poate arata ca o gaura cu usa.

video

Hornul este asamblat folosind condensul după cum urmează:
