Instalatii sanitare: lucrari de instalatii

În general, structura de bază a distribuției apei în țară, într-o casă de țară sau într-un apartament nu este absolut deloc diferită, deoarece în orice caz există o sursă de apă caldă și rece, precum și băi, unde sunt aduse țevi. În prezent, aceste cablaje sunt în majoritatea cazurilor fabricate din polipropilenă.

Acesta este un material foarte fiabil care rezistă la temperaturi ridicate (până la 110 ° C) și, de asemenea, este ușor și rapid sudat cu un fier de lipit special. Veți învăța cum să faceți acest lucru în practică, ce conducte sunt necesare pentru acest lucru și, în plus, vi se va prezenta o demonstrație tematică a videoclipului din acest articol.

Lucrări de asamblare

materiale

• PN-10. Cea mai ieftină conductă de polipropilenă (PPR sau PPR) din interiorul apartamentului, această instrucțiune PN-10 permite folosirea sa exclusivă pentru apă rece cu o temperatură care nu depășește 20 ° C și ca opțiune extremă până la 45 ° C, dacă presiunea de lucru nu depășește 1 MPa. Ca regulă. Instalatorii nu favorizează o astfel de conductă, preferând un material mai gros.

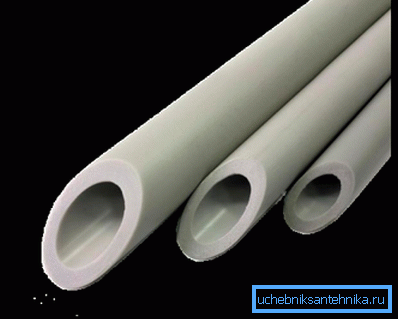

• PN-16. O astfel de conductă este folosită mult mai des, deși nu are armătură, deoarece temperatura admisă a apei poate fi de 60 ° C la o presiune nominală de 1,6 MPa. Un astfel de material poate fi utilizat chiar și pentru alimentarea cu apă caldă, cu condiția ca cablajul să fie sub tencuială, ceea ce nu le va permite să se deformeze.

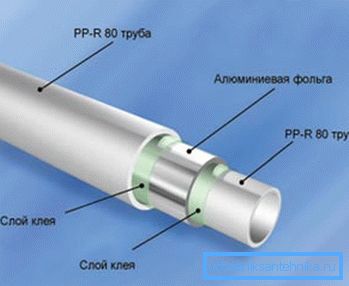

• PN-20. Instalațiile de țevi de acest tip sunt adesea denumite universale, deoarece pot fi utilizate atât pentru sisteme de alimentare cu apă caldă și rece, cât și pentru încălzire - temperatura de lucru este de 95 ° C la o presiune constantă de până la 2 MPa. Acest lucru este posibil datorită stratului de armare, care poate fi din fibră de sticlă, dar, mai des, este din folie de aluminiu.
• PN-25. Dar conducta cu un astfel de marcaj poate fi utilizată pentru instalarea încălzirii într-o casă privată sau în țară cu mâinile proprii, unde temperatura apei are o temperatură de funcționare de 95 ° C și aruncări de până la 110 ° C sunt posibile la o presiune constantă de până la 2,5 MPa. Acest lucru este posibil datorită îngroșării pereților și a amplasării mai strânse a stratului de armare la suprafață, deși în timpul instalării se creează anumite inconveniente (îndepărtarea foliei cu un aparat de bărbierit).

Tabelul parametrilor tehnici PN-10 și PN-20

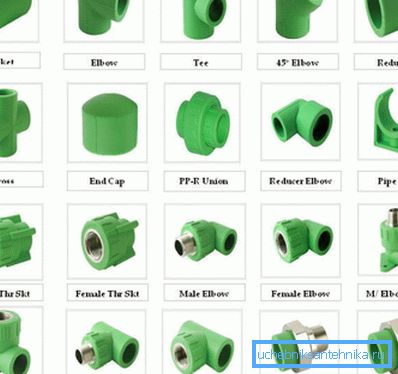

Pentru a fixa sau a se deplasa într-un alt plan al conductei de polipropilenă, atunci când o instalați în casă, în țară sau în apartament cu propriile mâini, se utilizează accesorii speciale PPR cu filet, lipire și combinate. De asemenea, aceste dispozitive vă permit să faceți decuplarea cu țevi de diferite diametre, de exemplu, atunci când treceți de la un răscruce mai gros la un cablu orizontal.

Notă. Pentru sudarea țevilor din polipropilenă se folosesc trei tipuri de fier de lipit electric - xiphoid, disc și țeavă. Din punct de vedere tehnic, atunci când se instalează un sistem de alimentare cu apă, nu există nici o diferență între ele, dar în primele două tipuri se folosesc duzele de pereche, iar pentru cele din urmă, cele nepereche. Toate duzele sunt fabricate din aliaj de aluminiu, dar cele de calitate superioară au o acoperire din teflon care protejează lipirea polipropilenei topite.

Lucrări de sudură

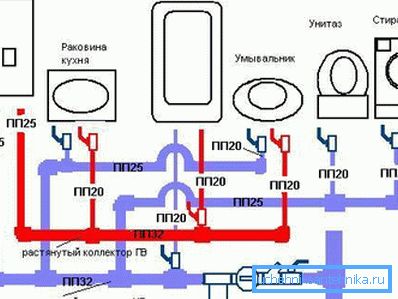

Să începem cu faptul că aspectul conductelor de apă într-un apartament, într-o baie sau în țară începe cu un marcaj, adică va trebui să determinați exact unde și cum va fi o baie specială și să-i marcați cu cretă sau creion tehnic . Acest lucru vă va permite să calculați cu exactitate valoarea metrică PPR necesară, precum și tipul și numărul aproximativ de fitinguri filetate, de lipit și combinate (reducere) necesare pentru andocare și îndoire.

Spunem numărul aproximativ, deoarece numai fitingurile cu filet pot fi calculate cu exactitate pentru ieșirea în diferite instalații sanitare, dar numărul de fitinguri (teuri, unghiuri, cuplaje, bypass și mufă) poate fluctua întotdeauna. Prin urmare, ele sunt cumpărate cu o marjă mică.

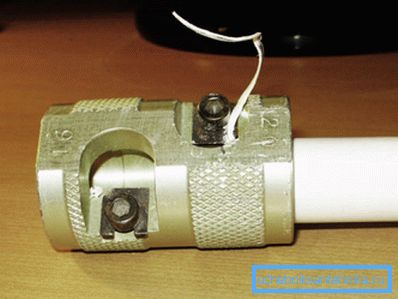

În funcție de linia pe care o conduceți (fierbinte sau rece), marcarea țevii de polipropilenă se poate schimba. De exemplu, puteți pune aprovizionarea cu apă caldă dintr-un cazan electric sau o coloană de gaz cu o conductă PN-25, dar în acest caz, înainte de lucrările de sudură, capătul său ar trebui să fie prelucrat cu o mașină de gătit.

Acest dispozitiv este oarecum o reminiscență a unui șurub școlar școlar, doar în acest caz nu trageți un copac, ci un strat SPR și folie de aluminiu, expunând stratul interior SPR pentru lipire.

Pentru sudarea polipropilenei într-un apartament sau într-o casă privată cu mâinile la temperatura camerei, trebuie să încălziți fierul de lipit la 280-290 ° C, iar dacă este rece, setați termostatul la capacitate maximă - de obicei este de 300 ° C.

Se montează o piesă de fixare pe duza fierbinte din partea subțire (este pusă pe ea) și o conductă este introdusă în partea mai groasă - un timp de retenție de 5-6 secunde, astfel încât tubul de curgere se încălzește bine și asigură o aderență suficientă. După aceea, ambele elemente trebuie eliminate simultan și conectate cu același timp de ținere.

Tabelul parametrilor de sudură ai țevilor SPR

În timpul lucrărilor de sudură, este foarte important să respectați adâncimea de lipit - aceasta este distanța pe care țeavă o va introduce în fiting. Acordați atenție la masă, care este amplasată puțin mai sus și, în funcție de diametru, puteți pune un marcaj la capătul semnei cu un creion sau marcator - cu timpul în care nu veți avea nevoie de mărci - experiența vă permite să respectați automat distanța dorită.

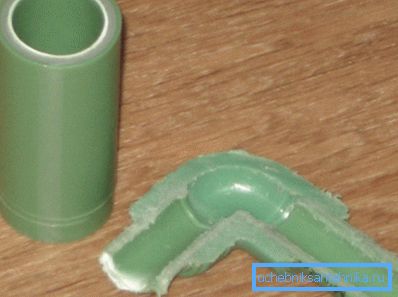

Faptul este că, dacă conducta pătrunde în fiting mai adânc decât distanța specificată, aceasta blochează parțial sau chiar complet trecerea, ceea ce înseamnă că acest nod va fi tăiat și, în locul său, cu ajutorul cuplajelor de țevi pentru a lipi unul nou.

Puteți lipi toate nodurile separat în casă sau în apartament cu polipropilenă, adică puteți să lipiți fiecare îmbinare direct la locul de funcționare, dar acest lucru este foarte incomod, deoarece peretele însuși va interfera cu dvs., precum și diferite rotații, proeminențe, imposibilitatea de îndoire a țevilor și așa mai departe.

Prin urmare, cel mai bine este să sudați nodurile în blocuri întregi separat, așa cum se arată în fotografia superioară, apoi să le conectați la locul de utilizare (podea, perete, tavan). Nu uitați că fiecare secțiune a țevii trebuie să fie măsurată cu atenție și fiecare fiting trebuie să fie sudat la unghiul la care va fi operat.

Notă. Polipropilena poate fi instalată pe partea superioară a peretelui pentru a fi fixată cu suporturi metalice sau metalice. Dar cel mai bine este să faceți o instalare ascunsă, sub tencuială sau pe căptușeală, deoarece PPR nu este susceptibilă la coroziune și va servi timp de mulți ani.

concluzie

Dacă aveți uneltele necesare - o bandă, foarfece și un fier de lipit, atunci puteți să faceți întotdeauna cablajul de instalare sau încălzire în propria casă sau apartament cu propriile mâini. Dar, în același timp, este foarte de dorit să avem un partener care să poată ține blocul sudat în poziția corectă la momentul potrivit.
