Izolarea termică a țevilor: lupta împotriva înghețului și

Izolarea termică a conductelor rețelelor de căldură, precum și sistemele de alimentare cu apă și drenaj este practic obligatorie. Acest lucru se datorează faptului că atunci când se deplasează prin țevi, conținutul lor poate fi expus la temperaturi scăzute (există riscul de îngheț) sau poate pierde energie termică.

Pentru a evita acest lucru, experții folosesc o varietate de metode, dintre care cele mai populare vor fi discutate în articolul nostru.

Elementele de bază ale izolației

Nevoia de a lucra

Toate măsurile de izolare a conductelor sunt realizate cu un obiectiv specific - de a reduce influența factorilor externi asupra conținutului conductelor.

Cu toate acestea, în funcție de situație, nuanțele pot varia:

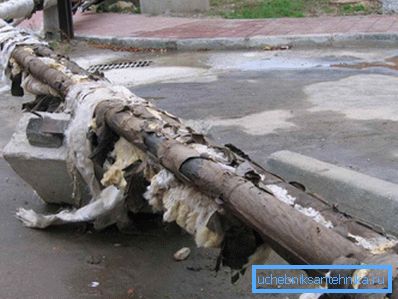

• Dacă vorbim despre încălzire și alimentare cu apă caldă, atunci este necesar să minimalizați pierderile de energie în timpul transportului agentului de răcire.. În timp ce apa caldă ajunge la conductă din încăperea cazanului în casă (mai ales în timpul iernii), se va răci cu aproximativ 10-15⁰C. În consecință, pierderile financiare vor fi, de asemenea, considerabile.

• În plus, izolarea termică a conductelor de apă caldă în incintele rezidențiale și industriale este, de asemenea, importantă.. Acesta este montat pentru a proteja oamenii de arsuri în contact cu pereții încălzi ai circuitelor de comunicație.
• Cu apă rece și canalizare, avem o problemă ușor diferită.. Atunci când temperatura aerului atmosferic scade, riscul de înghețare a lichidului în țevi crește, ceea ce la începuturi duce la o slăbire a presiunii și apoi la o blocare completă.

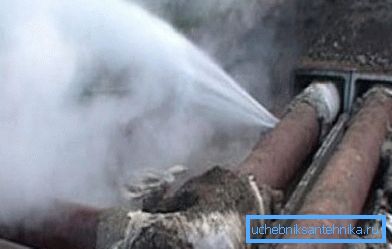

• Dacă încercați să utilizați un sistem în care sa format un bloc de gheață, o conductă se poate rupe. cu toate consecințele care rezultă (în sens literal și figurativ).

De fapt, metodele descrise mai jos sunt utilizate pentru a rezolva aceste trei probleme.

Abordări pentru rezolvarea problemei

Protejați conductele de la temperaturi extreme și influențe externe în mai multe moduri:

• În primul rând, conductele de canalizare (canale de canalizare și furtună), precum și sistemul de alimentare cu apă pot fi echipate cu sisteme de încălzire active. Astfel de sisteme sunt cabluri de încălzire care sunt fie montate pe partea de sus a unei țevi, fie introduse în lumenul său și conectate la rețeaua electrică.

Fiți atenți! Atunci când este utilizat în mod continuu, manualul recomandă utilizarea firelor de auto-reglare care nu se supraîncălzesc și nu se ard, deoarece sunt deconectate automat când are loc încălzirea excesivă.

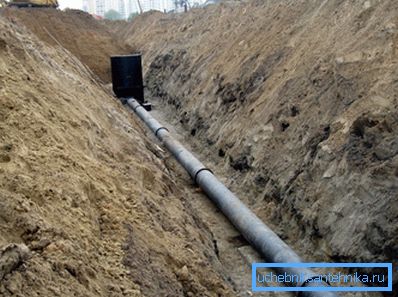

• În al doilea rând, țevile pot fi așezate astfel încât să aibă un contact minim cu temperaturi scăzute. De obicei, în acest scop, toate comunicațiile sunt îngropate în pământ sub nivelul înghețării.

• De asemenea, acest grup de metode include instalarea conductelor în tăvi subterane închise: sistemul este amplasat într-o cameră de aer relativ izolată, aerul în care se răcește mult mai lent.
• Cu toate acestea, capacitatea de a "ascunde" conducta sub pământ nu este întotdeauna. De aceea, în majoritatea cazurilor se utilizează circuitul termoizolant din materiale poroase. Acest circuit acționează ca o zonă tampon, împiedicând pierderile de căldură ale lichidului fierbinte și protejând apa rece și evacuând apa de la îngheț.

Această metodologie este dedicată examinării noastre detaliate.

Decontarea reglementară

Documentul de bază care reglementează materialele și metodele utilizate în izolarea termică a diferitelor comunicații este SNiP 2.04.14-88. În acest standard sunt colectate informații despre tehnologia izolării, precum și cerințele de bază care sunt prezentate în circuitele de protecție.

Dacă analizăm principalele prevederi ale acestui document, SNiP privind izolarea termică a echipamentelor și a conductelor conține următoarele recomandări:

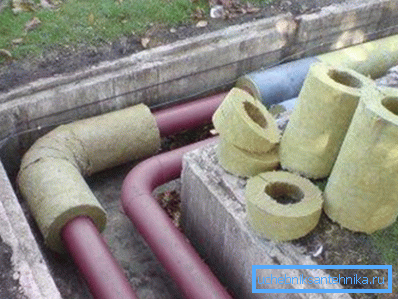

• Încălzirea trebuie să fie o componentă obligatorie a oricărui sistem, indiferent de temperatura lichidului de răcire.
• Pentru echipamentul stratului termoizolant, se pot utiliza atât structuri prefabricate, cât și gata făcute (mai jos vom vorbi despre caracteristicile sistemelor "pipe in pipe").
• La amenajarea izolației, este imperativ să se asigure protecția părților metalice împotriva coroziunii, deoarece în acest caz rugina se va răspândi mult mai repede.

• Optimul este un design multistrat al circuitului, care include izolația însăși, fixată cu ajutorul unor elemente de fixare, barieră de vapori și un strat de protecție din metal, polimer dens sau material nețesut. De asemenea, în unele cazuri este prevăzută instalarea unui contur de armare, sarcina principală fiind aceea de a proteja materialele poroase de concasare și de a preveni deformarea țevii în sine.

De asemenea, în document sunt formule prin care se calculează grosimea fiecărui strat. Datele privind puterea minimă admisă (pentru SNiP) a circuitului termoizolant, colectate în tabelul de mai jos:

Trebuie remarcat faptul că principala parte a cerințelor stabilite în standard se referă la amenajarea rețelelor de încălzire de mare capacitate, precum și a sistemelor principale de alimentare cu apă și a conductelor de canalizare. Dar chiar dacă efectuați construcția unui sistem de alimentare cu apă sau canalizare cu propriile mâini, ar trebui să vă familiarizați cu acest document și, dacă este posibil, să utilizați datele furnizate în el atunci când proiectați și instalați.

Revizuirea materialelor

Materiale de polimeri

Vorbind despre materialele folosite pentru a reduce pierderile de căldură, în primul rând ne gândim, de obicei, la polimeri spumați. Acest lucru este destul de rezonabil, deoarece gama de astfel de produse este foarte largă și, prin urmare, nu va fi dificil să alegeți soiul care este cel mai potrivit pentru situația noastră.

În primul rând, astfel de compoziții merită atenție:

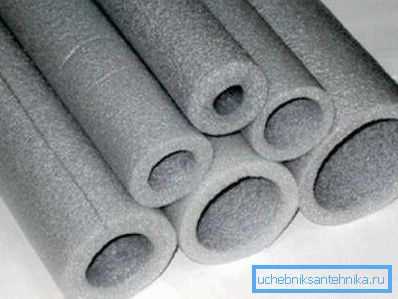

• PE spumă. Această izolație se caracterizează prin porozitate ridicată, densitate scăzută și rezistență mecanică relativ scăzută. De obicei, Izolarea conductelor de spumă PE este realizată sub formă de cilindri alungiți cu o fantă, ceea ce permite o instalare rapidă chiar și fără aptitudini speciale. Dezavantajele izolației EIP includ, de obicei, uzura rapidă datorită deteriorării mecanice și rezistenței scăzute la căldură.

Fiți atenți! Pentru a facilita instalarea capacelor și pentru a preveni îndepărtarea materialului trebuie să alegeți un model a cărui diametru se potrivește cu diametrul țevii.

• Styrofoam. Are elasticitate scăzută și o rezistență considerabilă, deoarece este produsă sub forma unei "cochilii" de mai multe segmente. Pentru a conecta piesele împreună la margini, se realizează încuietori cu vârfuri și caneluri, ceea ce vă permite să faceți fără dispozitive de fixare și să scăpați de "punțile reci". Este spumă mai costisitoare, dar servește, de asemenea, uneori mai mult timp.

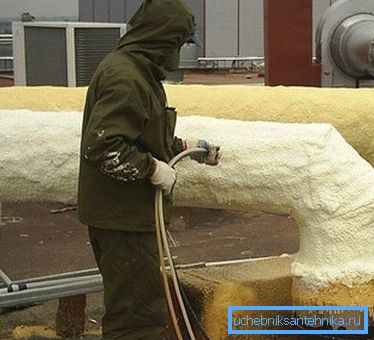

• Spumă poliuretanică. Se folosește de obicei pentru producerea izolației pre-instalate, dar poate fi utilizată în viața de zi cu zi. Disponibil sub formă de "coji" de două sau patru segmente, precum și sub formă de spumă izolatoare. Pulverizarea poliuretanului vă permite să asigurați o izolare eficientă a comunicațiilor cu cea mai complexă formă, în timp ce cochila rezultată este sigilată.

Sfat! Spumă poliuretanică după polimerizare nu este distrusă sub influența radiațiilor ultraviolete, este acoperită fie cu vopsea, fie cu o țesătură nețesută. Atunci când alegeți un material, este foarte important să vă asigurați că acesta are o permeabilitate suficientă la vapori.

Materiale fibroase

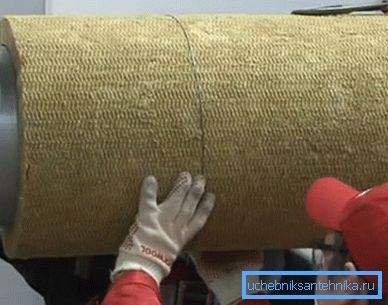

Nu mai puțin (și în unele cazuri mai) popular decât izolații polimerici sunt materiale izolante pe bază de vată minerală și derivații săi.

Ele au astfel de avantaje:

• Coeficient de conductivitate termică scăzut, care este asigurat de o structură internă unică formată dintr-o multitudine de fibre.
• Rezistență considerabilă la factorii externi, și anume căldura, pătrunderea acizilor, alcaliilor, uleiurilor etc.

Fiți atenți! Un plus suplimentar este faptul că învelișul de vată minerală nu dăunează rozătoarelor.

• Abilitatea de a menține forma fără a instala un cadru suplimentar.
• Preț rezonabil.

În același timp, trebuie remarcat faptul că în timpul instalării unor astfel de circuite de izolare termică este necesar să se asigure că materialul nu se micsorează și este protejat în mod fiabil de umezeală, deoarece aceste efecte pot reduce semnificativ eficiența lucrărilor sale.

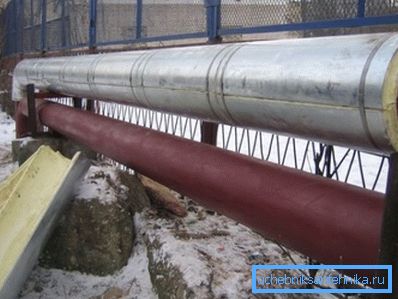

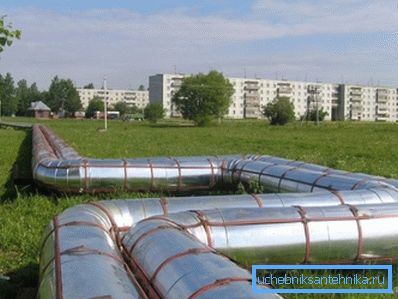

Atât vată minerală, cât și coji de izolație din polimeri oferă adesea o acoperire metalizată din aluminiu sau folie de oțel de diferite grosimi. Această acoperire acționează ca un scut termic, reflectând radiația infraroșie și reducând disiparea căldurii în atmosferă.

Construcții de înaltă densitate

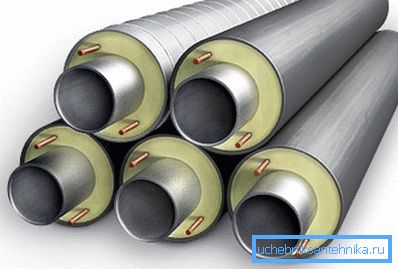

În sfârșit, un grup separat este format din conducte preizolate pentru rețele de căldură (sistemul "pipe in pipe"). Acestea vin cu o carcasă deja salvată de căldură, iar sarcina comandantului este de a combina toate detaliile într-un singur sistem.

Componentele principale ale construcției unor astfel de conducte sunt:

• Baza este o țeavă de metal sau polimer. Acesta acționează ca un element de transport pentru întregul sistem, poate fi fabricat folosind tehnologii fără sudură sau prin sudare.
• Stratul izolator, care este cel mai adesea realizat din poliuretan spumant (PUF). De regulă, este aplicată pe conductă conform tehnologiei de umplere prin umplerea cofrajului special cu masa topită.
• Capac de protecție Se efectuează din polietilenă (țevi PPU PE) sau din oțel galvanizat (PPU OT). Primul soi este destinat așezării în sol prin tehnologia non-canal, al doilea este destinat amplasării în aer liber.
• În plus, firele de comandă de la distanță - conductorii de cupru, care permit determinarea stării întregii conducte și localizarea precisă a zonelor în care sa deteriorat izolația sau structura de susținere, sunt adesea așezate în grosimea izolației din spumă poliuretanică.

Țevile sunt livrate din fabrică, asamblate și sudate. Terminalele de izolare termică sunt combinate fie cu ajutorul unor manșoane speciale de termocontractare, fie prin îmbinarea cuplajelor din vată minerală cu un strat de folie.

Sfaturi de auto-instalare

Complexitatea procesului de aranjare a izolației depinde în mare măsură de amploarea lucrării. În cazul în care într-o casă privată se poate face față în doar câteva ore, atunci va trebui să lucrați destul de greu atunci când puneți autostrada.

Mai jos vom da instrucțiuni în care vom încerca să luăm în considerare toate punctele-cheie.

Începem descrierea cu tehnologia de izolare a țevilor care sunt puse în exterior.

Servim subteran după cum urmează:

• În partea de jos a șanțului se află tăvi de canalizare din beton cu rezistență ridicată la apă.
• Am introdus conductele în tavă, sigilând cu grijă îmbinările.
• De mai sus punem pe cămăși termoizolante și apoi ambalăm produse cu fibră de sticlă permeabilă la vapori. Pentru fixare utilizați cleme speciale de polimeri.
• Închidem capacul cu o tavă, după care îl acoperim cu sol care a fost scos din șanț. Este de dorit să se plaseze un amestec de lut-nisip în spațiul dintre pereții tăvii și muchia șanțului, urmată de compactare.
• Dacă tava nu este utilizată, țevile sunt așezate pe un strat de pământ compactat, umplut cu nisip și pietriș.

Lucrările la izolarea termică a conductei externe arată puțin diferit:

• Pentru a începe, curățați toate părțile de rugină, scoateți-o folosind o perie metalică.
• Apoi tratăm conductele cu un compus anticoroziv.

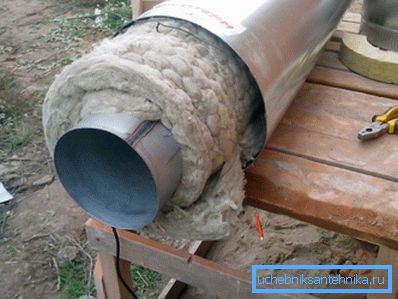

• În etapa următoare, fie instalăm "polimerul" polimer, fie înfășurăm fiecare țeavă cu o izolație a rolei minerale din lână minerală.

Fiți atenți! De asemenea, puteți aplica un strat de spumă poliuretanică sau mai multe straturi de vopsea izolantă ceramică. În cazul izolării vopselei, există posibilitatea de a economisi pe tratamentul anti-coroziune.

• În același mod ca și în cazul precedent, am creat un strat de protecție, numai aici puteți utiliza folie acoperită cu folie cu armătură de polimer.
• Pentru a fixa întreaga structură, folosim cleme din oțel sau plastic.

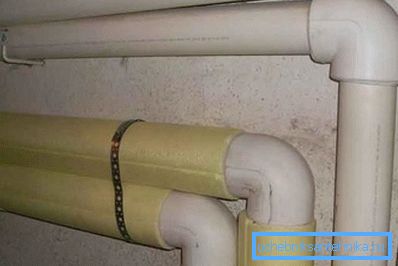

Este mai ușor să încălziți conductele interne: punem învelișurile din polietilenă pe diametrul corespunzător și le fixăm cu bandă din folie sau elemente de fixare din plastic.

concluzie

Izolarea termică a echipamentelor și a conductelor ar trebui efectuată în conformitate cu o schemă standard, cu utilizarea unor materiale adecvate. Numai în acest caz, apa fierbinte va rămâne fierbinte tot drumul de la camera boilerului până la casă, iar apa rece nu va îngheța nici măcar în condiții extreme de frig. În detaliu, aspectele referitoare la comunicațiile de izolație sunt discutate în videoclipul din acest articol.
