Modificarea, marcarea și dimensiunile țevilor din

De-a lungul timpului, sistemele de alimentare cu apă și încălzire din metal sunt treptat, dar sigur, transferate către polimeri. Este de remarcat că dimensiunile țevilor din polipropilenă sunt calculate în mm și nu în centimetri, așa cum sa făcut mai devreme (puteți calcula în orice unitate, însă în sistemul metric se creează documentație).

Am menționat PPR pentru un motiv bun, deoarece vom vorbi despre el, adică despre modificări, etichetare și dimensiuni care sunt folosite pentru a transporta lichide de temperaturi diferite. Dacă sunteți interesat, informații mai detaliate sunt de mai jos. Și, în plus, veți vedea un videoclip în acest articol, care va demonstra clar tema noastră.

PPR

Marcarea țevilor din polipropilenă

• Cele mai populare produse de acest tip sunt marcate cu PPR, așa cum se vede în fotografia de mai sus, datorită rezistenței foarte ridicate la căldură - astfel de produse sunt utilizate pentru alimentarea cu apă caldă și rece, precum și pentru sistemele de încălzire. Oricare ar fi fost, în orice caz, primele litere ale abrevieției vor fi PP. Dar puteți să vă întâlniți cu PPH sau PP-1, ceea ce înseamnă că produsele sunt fabricate din homopolimer (produsul de prima generație pentru apă rece). Puteți găsi, de asemenea, simbolurile PPB, care indică posibilitatea aplicării pentru apă caldă și încălzire.
• Simbolurile PN indică presiunea nominală în bar. De exemplu, dacă PPR este polipropilenă, o țeavă este de 110 mm, iar alte diametre sunt desemnate ca PN20, atunci presiunea de lucru este de 20 bar, adică 2 MPa sau 20,4 kg / cm². Printre toate simbolismul în acest caz, există patru categorii - PN10, PN16, PN20 și PN25. Iar primele două sunt realizate cu un perete uniform, iar ultimele două în mijloc sau mai aproape de suprafață au un strat de armare, care este realizat din fibră de sticlă sau folie de aluminiu.
• În plus față de datele de bază, marcajul indică și auxiliare, cum ar fi numele producătorului, clasa, diametrul exterior și grosimea peretelui, documentul normativ al acestui produs.

Notă. Trebuie spus că PN10 și PN19 sunt produse fără un strat de armare, care nu servesc la creșterea rezistenței la presiune internă, ci ca protecție împotriva deformării PPR atunci când este încălzită.

Parametrii geometrici

Tablou de marimi pentru țevi din polipropilenă PN10, PN20 și PN25

Fiți atenți la masă și veți vedea cum se modifică parametrii geometrici în funcție de presiunea nominală cu aceeași secțiune externă.

De exemplu, o țeavă de polipropilenă de 20 mm, aici:

• PN10 va avea un diametru interior de 16,2 mm, un perete - 1,9 mm;
• PN20 - diametru interior 13,2 mm, perete - 3,4 mm;
• PN25 - diametrul interior 13,2, peretele - 4,0 mm, dar aici secțiunea transversală exterioară crește puțin - în acest caz se dovedește a fi de 21,2 mm.

În mod similar, proporțiile geometrice ale altor secțiuni schimbă, de exemplu, conductele de polipropilenă de 32 mm:

• PN10 va avea un diametru interior de 26,0 mm, un perete de 3,0 mm;
• PN20 - diametru interior de 21,2 mm, perete - 5,4 mm;
• PN25 cu diametrul interior de 21,2 mm, perete - 6,0 mm.

Și din nou, PN25 va fi puțin mai gros decât secțiunea condiționată - nu va fi deja 32 mm, ci 33,2 mm.

Notă. Având în vedere faptul că stratul de armare din folie de aluminiu nu se află în mijlocul peretelui, ci mai aproape de suprafață, iar secțiunea PN25 depășește puțin o parte condiționată, înainte de sudarea produselor cu cuplaj, instrucțiunea necesită curățarea locului de lipire din stratul superior PPR și folia. A efectua o astfel de procedură cu un cuțit va fi extrem de dificilă, așa că în astfel de cazuri utilizați o mașină de gătit specială cu un anumit diametru.

Adâncimea și timpul de lipire, în funcție de dimensiune

După cum înțelegeți, atunci când instalați polipropilenă PPR - o țeavă de 50 mm, 32 mm sau cu alți parametri, trebuie să fie sudată pentru îmbinare prin fitinguri. Dar o anumită secțiune a produsului implică o anumită adâncime de aterizare a capătului său în armătură.

De asemenea, timpul de reținere al pieselor în timpul sudării și după aceasta în timpul înghețării depinde de secțiune. Puteți stabili adâncimea potrivită a produsului în fiting și timpul de menținere a acestuia folosind masă superioară.

Parametrii de sudare sunt extrem de importanți pentru fiecare dimensiune, deoarece dacă PPR este polipropilenă - o conductă cu diametrul nominal nominal de 16 mm este împinsă în fiting mai mult decât se așteaptă, atunci prin aplatizarea pereților, permeabilitatea va fi redusă sau trecerea va fi blocată deloc. Dacă acest lucru se întâmplă într-un tee sau chetverike, atunci capătul va bloca pur și simplu ieșirea perpendiculară, care, de asemenea, amenință să scadă permeabilitatea sau congestia.

cerere

În plus față de utilizarea uzuală a țevilor de polipropilenă pentru sisteme de alimentare cu apă și de încălzire, adesea mulți meșteri construiți în casă, își asamblează propriile mâini, sunt de asemenea utilizate pentru sisteme de canalizare exterioare și pentru ventilarea încăperilor.

De exemplu, pentru scurgerile de canalizare utilizați PPR cu un diametru de la 40 mm la 110 mm, cu o lungime tipică de 5 m. andocarea se face aici folosind cuplaje cu garnituri din cauciuc, iar produsul însuși poate fi fie din ziduri netede, fie ondulat.

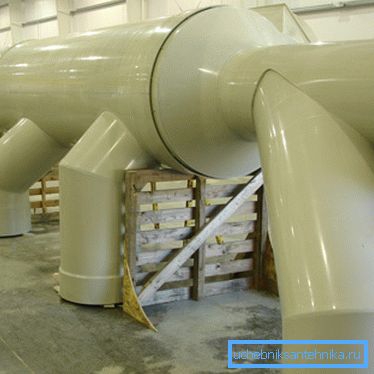

Pentru canalele de ventilație, la fel ca în fotografia de sus, ele utilizează aceleași diametre ca și pentru canalele exterioare, dar numai aici configurația secțiunii poate fi nu numai circulară, ci și ovală, pătrată sau dreptunghiulară. Principala cerință pentru conductele de ventilație nu este creșterea rezistenței și capacitatea redusă de transfer de căldură, dar greutatea redusă.

concluzie

Atunci când alegeți țevi de polipropilenă, cu siguranță nu veți plăti ultima atenție la costul materialului. În acest caz, trebuie să țineți cont de faptul că prețul este nu numai mărimea și presiunea nominală a pereților, dar și asupra mărcii. Producătorii de mărci își vând întotdeauna produsele mai scumpe, deși în calitate nu pot fi inferiori (și chiar depășesc) producătorii de mașini de început cu totul necunoscuți.
