Moduri populare de conectare a țevilor - o prezentare

La instalarea unui sistem de încălzire, a sistemului de canalizare și a apei, este imperativ să se rezolve problema conectării țevilor. În acest caz, este necesar să se ia în considerare materialul din care se face conducta, condițiile sistemului și mulți alți parametri. Studiind o varietate de metode existente de conectare, nu este inutil să luăm în considerare opțiunile cele mai populare.

Conexiunea la țevi

Pentru confort, toate tipurile de conexiuni de conducte sunt împărțite în 2 grupe mari:

• separabil - este posibilă dezasamblarea articulației cu propriile mâini, fără a încălca integritatea materialului. O conexiune filetată poate fi considerată un exemplu clasic în acest grup, un fir este tăiat la capetele secțiunilor conductelor și, dacă este necesar, joncțiunea poate fi ușor dezasamblată;

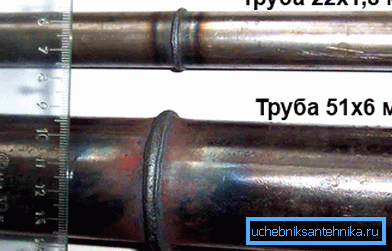

• unsplit - dezasamblarea este posibilă, dar materialul conductei va suferi. O îmbinare sudată poate servi drept exemplu în acest caz. Sudarea metalului nu va permite dezasamblarea conductei în viitor, poate fi tăiată numai în bucăți.

Clasificarea propusă este prea generală. Și dacă în cazul unei îmbinări permanente nu există atât de multe opțiuni (sudare, lipire sau socketing), atunci în categoria articulațiilor detașabile există câteva modalități interesante.

Tipuri populare de conexiuni de conducte

În plus față de caracterul practic, alegerea tipului de docuri trebuie, de asemenea, să țină cont de proprietățile materialelor și de modul de funcționare al conductei. De exemplu, canalizarea într-o casă privată funcționează într-un mod fără presiune, așa că se potrivește cu orificiul obișnuit de montare a clopotelor.

Dar, în cazul instalării sistemului de încălzire, va fi nevoie de ceva mai fiabil. Următoarele sunt metodele cele mai comune.

Compusul înfiletare

Aceasta poate fi considerată o metodă clasică care a fost folosită acum zeci de ani.

Instrucțiunea nu sa schimbat deloc de atunci, trebuie să acționați în următoarea ordine:

• se realizează asamblarea și se face o marcaj pe conducta la care va fi necesar să se taie firul;

• De fapt, sculptate. Pentru comoditate, conducta trebuie să fie fixată într-un viciu, cea mai mică înclinație a plăcii atunci când tăierea firelor poate provoca scurgeri în viitor;
• înfășurarea este efectuată - un fir de in, sau orice material de etanșare sintetic este pur și simplu înfășurat pe fir. Prețul său este minim, iar strângerea articulației crește semnificativ;

• firul este înșurubat pe fiting. Racordarea filetată a țevilor aparține categoriei de ștecher, ceea ce facilitează demontarea și curățarea conductei.

Fiți atenți! Filetarea ușor slăbește secțiunea transversală. Prin urmare, este necesar să se evite pe cât posibil efectele mecanice asupra articulației.

Utilizarea garniturii de fixare

Utilizarea unui astfel de montaj vă permite să conectați chiar țevi din diferite materiale. Racordul este obținut detașabil, care poate fi atribuit și avantajelor utilizării fitingurilor pentru colțuri.

Atunci când se utilizează o racordare a țevilor pentru îmbinarea diferitelor materiale, pe de o parte, etanșeitatea îmbinării este realizată cu ajutorul unei piulițe și a unui inel de compresie și, pe de altă parte, cu ajutorul unei garnituri.

Docking-ul este efectuat în următoarea secvență:

• o piuliță de cap și un inel de compresie sunt introduse pe conductă (în această secvență);
• apoi piulița este strânsă, inelul este deformat și presează strâns capătul conductei până la capătul fitingului;
• pe de altă parte, tubul este introdus pur și simplu în cuțit și retras până când se oprește. Designul creează o presiune suficientă asupra acestuia, astfel încât puterea articulației este garantată.

Conexiune mobilă

Uneori, accesoriile standard nu permit andocarea la unghiul dorit. În acest caz, puteți utiliza o țeavă rotativă. Această metodă de îmbinare va fi utilă și de faptul că unghiul de înclinare poate fi schimbat cu ușurință fără demontarea unei părți a conductei.

Aceste elemente de fixare sunt vândute deja asamblate, iar mobilitatea este realizată datorită unei construcții neobișnuite a soclului. Clopotul în sine este destul de lat, iar partea din țeavă care este plasată în el are o formă sferică. Spațiul dintre capătul conductei și suprafața interioară a soclului este umplut cu inserții de cauciuc și un strat de lubrifiant.

Fiți atenți! Resursa acestui tip de andocare este limitată (producătorul indică numărul de rotații garantate), astfel încât să nu îndoiți sau să dezabonați în mod inutil conductele.

În ceea ce privește unghiul de rotație, acesta este, de obicei, în intervalul 40-50 °. Unghiurile mari de cotitură complică proiectarea părții de strunjire și periclitează etanșeitatea articulației. Transportul lichidelor corozive reduce foarte mult durata de viață a balamalei.

Conductă de înaltă presiune

Este greu de lucrat cu presiune înaltă acasă (presiunea în sistemul de alimentare cu apă nu poate fi considerată ca atare). Dar în industrie destul de des lichidele sunt transportate sub o presiune considerabilă, ceea ce presupune cerințe mai stricte pentru articulații.

Racordurile de țevi de presiune ridicată, cu un număr mare de spire și fitinguri instalate în aceste locuri, vor avea un grad scăzut de fiabilitate în comparație cu o conductă cu un număr minim de ture.

Pentru a rezolva această problemă, se folosesc frecvent furtunuri de presiune - furtunuri de înaltă presiune. În exterior, un astfel de manșon arată ca un furtun de cauciuc obișnuit, cu fitinguri metalice pe ambele părți.

În ciuda aspectului său, designul RVD este complicat. Manșonul constă dintr-un strat interior de cauciuc special, iar rezistența este atinsă de cadrul de putere din fire metalice. Adesea există mai multe astfel de cadre de putere.

Principalul avantaj al unor astfel de mâneci este faptul că rândul este neted și rezistența la curgerea fluidului este minimă. Capetele furtunurilor sunt atașate la conducte cu fitinguri metalice.

American - simplitate și fiabilitate

Orice tip de racorduri de țevi trebuie să fie fiabil și, dacă este posibil, să permită dezmembrarea secțiunii conductei cât mai repede posibil, fără a dezmembra restul conductei. Pentru acești parametri, un american în afara concurenței.

Pentru a așeza 2 secțiuni ale conductei în acest fel, veți avea nevoie de 2 fitinguri filetate (unul cu guler restrictiv), o garnitură de cauciuc și o piuliță de cap. La capetele conductei trebuie să existe fir interior.

Fitingul american de țevi se efectuează în următoarea ordine:

• partea cu filet exterior este înșurubată pe secțiunea conductei cu filetul interior;
• după ce vine rândul părții cu gulerul, trebuie să-l puneți pe acesta un material de etanșare și o piuliță, după care fitingul este de asemenea înșurubat pe conductă;
• după aceea, rămâne doar să strângeți piulița flaretei la filetul exterior al fitingului de retur.

Fiți atenți! Spre deosebire de cele mai multe alte tipuri de andocare, pentru a dezmembra o parte a conductei, nu este necesar să-l dezasamblați în întregime. Întregul proces de asamblare / dezasamblare se efectuează doar cu o piuliță.

Conexiunea Tavrovoy

Racordurile de țeavă T pot fi fie la un unghi drept, fie la un unghi ascuțit, este necesar atunci când o altă conductă trebuie introdusă într-o conductă existentă. Un exemplu este o țeavă de canalizare care intră de la apartament la treaptă. Puteți oferi o legătură în două moduri - folosind accesorii speciale sau sudură (dacă țevile sunt metalice).

În ceea ce privește fitingurile, pentru aceasta folosim teuri și cruci, aceste elemente vă permit să creați un nod complex. O astfel de conexiune cu un teu poate fi realizată prin oricare dintre metodele descrise. Poate fi utilizată o garnitură de prindere, o sudură PP (în cazul țevii de polipropilenă), o conexiune la priză (dacă vorbim de canalizare) etc.

Insurubarea țevilor metalice prin sudură este rară și destul de dificilă pentru un instalator novice. Principala problemă aici este de a marca corect decupajul de pe țeavă în care trebuie să prăbușești și de la capătul conductei care se va alătura.

Pentru a rezolva această problemă, puteți utiliza șabloane speciale, în care, în funcție de diametru, sunt afișate curbele care marchează conturul tăieturii, puteți utiliza și programe speciale de marcare.

  Fiți atenți! Dacă tăieturile nu se potrivesc perfect, atunci fisurile vor trebui să fie coapte cu bucăți de metal și acest lucru va afecta negativ etanșeitatea. Prin urmare, marcajul ar trebui să se concentreze asupra.

Bridă îmbinată

Racordarea mamelonului țevilor aparține clasei detașabile și constă în montarea reală (o bucșă cu filet obișnuită și un umăr restrictiv), un inel de etanșare și o piuliță de cap.

Ordinea de a uni secțiunile conductei în acest fel seamănă oarecum cu un american:

• Pe fitingul (manșon filetat), trebuie să puneți inelul de etanșare și piulița de legătură;
• după care fitingul este înșurubat pe conducta filetată;
• pentru a finaliza conexiunea, rămâne doar să înșurubați piulița de legătură pe cuplaj sau la capătul unei alte conducte.

Această metodă este adesea folosită când trebuie să încorporați un dispozitiv de măsurare într-un sistem existent. Fitingul este convenabil deoarece nu există aproape nici o restricție asupra diametrelor elementelor care urmează să fie îmbinate, pentru a asigura etanșeitatea, este suficient să selectați pur și simplu diametrul dorit al fitingului de șoc.

Conexiune de îmbinare

Acest tip de conexiune poate fi considerat unul dintre cele mai simple. Grosimea de conectare a conductelor aparține categoriei de tipuri detașabile sudate ale conductei.

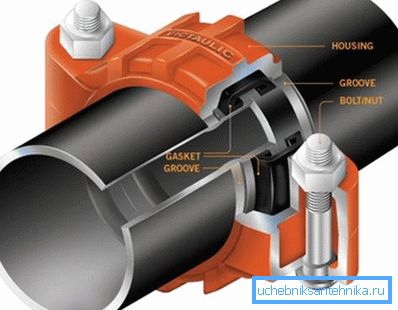

Gruvlok - clema obișnuită care vă permite să combinați rapid într-o singură țeavă 2 întregi. Designul acestui element este destul de simplu - o carcasă din plastic în interiorul căreia este o garnitură de cauciuc și șuruburi pe ambele părți. Strângerea șuruburilor creează presiunea necesară, manșeta de cauciuc se deformează strâns pe suprafața conductei, asigurând astfel etanșeitatea articulației.

Conexiunea cu țevi libere este cea mai bună opțiune din punct de vedere al întreținerii conductelor. În orice moment, șuruburile pot fi slăbite, clema este îndepărtată și secțiunea de țeavă deteriorată poate fi curățată sau înlocuită.

Construcția unor caneluri este un pic complicată și are o proeminență în jurul întregii circumferințe. În conductă, la o anumită distanță de îmbinare, trebuie să existe un canal, iar atunci când se așează, proeminența pe canelură intră în această canelură, asigurând o rezistență suplimentară a îmbinării.

La sfârșit

Nici o conductă nu poate fi pusă fără a se confrunta cu problema aderării la secțiuni individuale. Va trebui să alegeți între o varietate de opțiuni, fiecare având propriile sale avantaje și dezavantaje. Articolul oferă o scurtă trecere în revistă a metodelor populare de andocare a conductelor.

Inginerul incepator, cu ajutorul acestor informatii, va fi capabil sa determine cea mai buna optiune pentru instalare. Videoclipul din acest articol discută câteva tipuri de conexiuni detașabile.
