Monotube sistem de încălzire al unei case particulare în

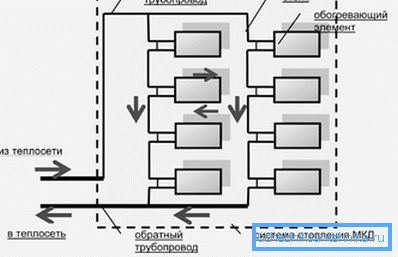

La o anumită perioadă din istoria țării noastre, una dintre sarcinile prioritare ale statului a fost aceea de a oferi tuturor locuitorilor locuințe accesibile. "Hrușciov" a început să fie ridicat în întreaga URSS. Astfel de clădiri de apartamente au o mică suprafață de apartamente și au fost construite foarte repede. Pentru a reduce costurile de construcție, a inventat o varietate de scheme și accesorii noi. Același lucru este valabil și pentru încălzire. Pentru a reduce consumul de țevi, a fost inventat un singur sistem de țevi. De atunci, această construcție simplă, dar destul de eficientă a devenit pe scară largă utilizarea în construcția de locuințe private. În acest articol vom explica cum să instalați un sistem de încălzire cu o singură conductă dintr-o casă privată cu propriile mâini.

Pro și contra sistemului

Sistemul de încălzire cu o singură conductă are părțile sale pozitive și negative. Cunoscând aceste caracteristici, puteți răspunde cu precizie la un sistem cu o conductă sau cu două țevi mai bun. Deci, să începem cu profesioniștii:

1. Cel mai important avantaj este economisirea. Cu un sistem cu o singură țeavă, nu este nevoie de jumperi pentru baterii, inversoare și alte elemente. Aceasta are ca rezultat o reducere aproape dublă a costurilor conductei, comparativ cu un sistem de încălzire cu două conducte.

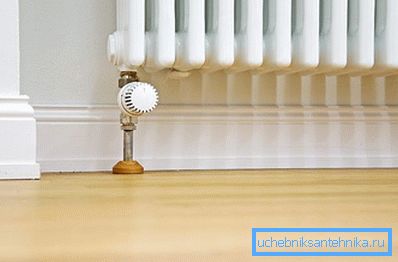

2. Este posibil să se regleze fluxul de agent de răcire la fiecare dispozitiv de încălzire fără a avea un impact semnificativ asupra funcționării întregului sistem. Acest lucru se realizează prin instalarea unor dispozitive moderne, cum ar fi balansoare, supape cu bilă și bypassuri, supape termostatice etc.

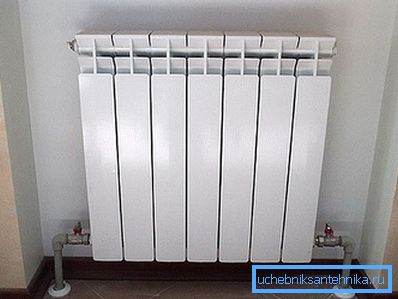

3. Un alt avantaj poate fi considerat estetica întregului sistem. Deoarece numărul de țevi aici este mic, este convenabil să le ascundeți în spatele pereților sau panourilor false.

Toate acestea fac ca sistemul unic de conducte să fie popular. Dar merită să ne amintim că schema tuturor comunicărilor va fi destul de simplă. Acest lucru face posibilă efectuarea instalării încălzirii pe cont propriu fără prea mult efort.

Dar chiar și aici nu a fost lipsită de dezavantaje și sunt foarte mulți. Dezavantaje ale sistemului:

1. Pentru ca toate încălzitoarele să funcționeze eficient, este necesar să se asigure o presiune suficientă în sistem. Această circumstanță conduce la necesitatea de a instala pompe mai puternice, ceea ce duce la o creștere a costurilor de exploatare.
2. Instalarea pompei de circulație poate fi un dezavantaj. Sistemul cu două țevi nu are nevoie de astfel de echipamente suplimentare, este montat doar pentru eficiență.
3. Atunci când se elaborează o schemă a unui sistem de încălzire cu o singură conductă, este necesar să se prevadă amplasarea țevilor astfel încât lichidul de răcire să se deplaseze. În practică, această caracteristică implică instalarea unui rezervor de expansiune în cel mai înalt punct al sistemului. De regulă, acest detaliu suplimentar este montat în pod.

Dar, în ciuda acestor dezavantaje, avantajul este ieftin, iar sistemele de încălzire cu o singură țeavă se găsesc cel mai adesea în case particulare, în special cu un spațiu mic de locuit.

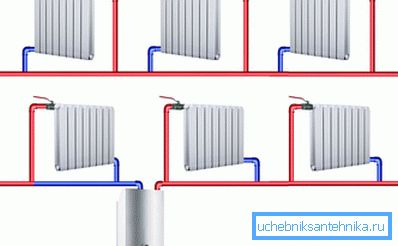

Soiuri de sisteme monotub

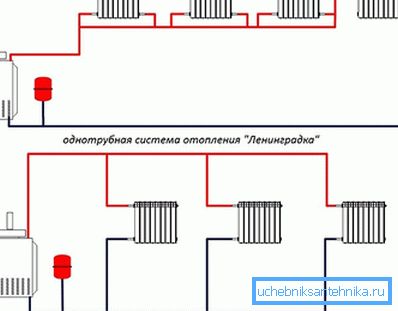

În ciuda simplității sale, un sistem de încălzire cu o singură conductă are variații. În casele particulare, puteți utiliza două tipuri:

• Sistem consistent sau neregulat. În acest caz, lichidul de răcire intră fiecare dispozitiv pe rând, ieșirea este apă cu o temperatură mai scăzută, care intră în radiatorul următor.

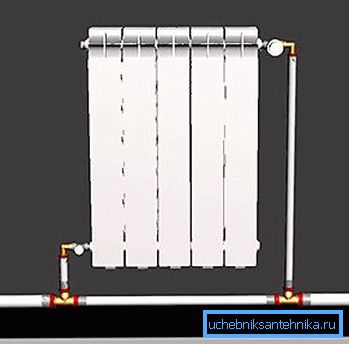

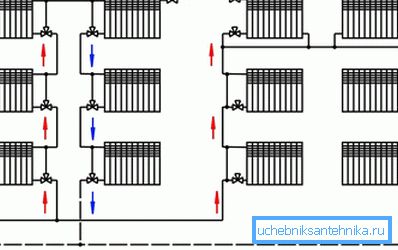

• Sistemul reglementat, poporul a numit-o "Leningrad". Această opțiune vă permite să reglați debitul de lichid de răcire în fiecare radiator. Dispozitivele sunt conectate la autostrada în paralel.

Prima opțiune este considerată cea mai ușoară și mai ieftină în execuție. Dar nu permite reglarea fluxului de lichid de răcire, astfel încât bateriile care se află mai departe de boiler vor avea o temperatură mai scăzută. Din acest motiv, un sistem consistent cu o singură țeavă este utilizat numai pentru încălzirea caselor mici sau a încăperilor individuale.

Sistemul "Leningrad" în ceea ce privește reglementarea și încălzirea uniformă a tuturor dispozitivelor este mai bun. Aici există posibilitatea de a regla curgerea lichidului de răcire pe fiecare dispozitiv cu ajutorul supapelor. Astfel de sisteme pot fi instalate în case cu o suprafață mare.

Pe lângă principiul de mai sus, sistemele cu o singură țeavă sunt împărțite prin metoda de circulație a agentului de răcire. Aici există trei tipuri:

• Cu circulație naturală. În acest caz, lichidul de răcire se deplasează de la un radiator la altul sub influența gravitației.

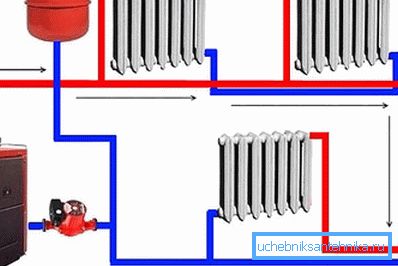

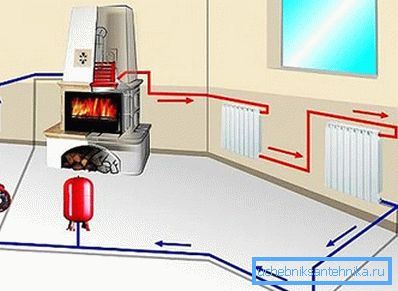

• Cu circulație forțată. Astfel de sisteme sunt considerate mai eficiente decât prima opțiune. Pentru circulația forțată a agentului de răcire se utilizează o pompă specială.
• Opțiune combinată. Instalarea se face conform schemei unui sistem cu circulație naturală și pentru creșterea eficienței este instalată o pompă de circulație (printr-un bypass).

Primul dintre aceste tipuri de sisteme funcționează efectiv numai cu o lungime mică a pistei, din acest motiv este utilizat numai în case cu o mică zonă încălzită. Pentru a îmbunătăți circulația, este recomandabil să instalați un colector de accelerație imediat după cazan. Acest design implică ridicarea conductei de alimentare la un metru sau un an și jumătate deasupra nivelului primului radiator. Este de asemenea prevăzut instalarea unui rezervor de expansiune deschis situat la cel mai înalt punct al sistemului.

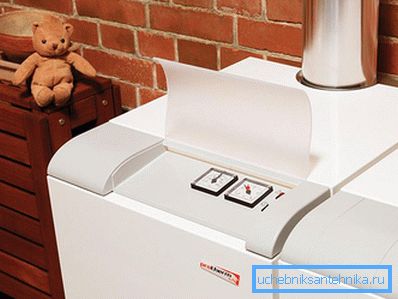

În ciuda eficienței sale scăzute, sistemul cu circulația naturală a agentului de răcire este destul de popular. Acest lucru se datorează non-volatilității. Dacă locuința dispune de un cazan electronic, atunci o întrerupere a alimentării cu energie electrică nu va afecta funcționarea sistemului de încălzire.

Sfat! Un model mai eficient, dar în același timp un design cu circulație forțată a agentului de răcire este considerat dependent de electricitate. Astfel de sisteme pot avea un contur lung și nu unul. În acest ultim caz, sunt instalate mai multe pompe de circulație separate pentru fiecare circuit.

Dacă există o întrerupere frecventă a energiei în zona dvs. și este instalat un cazan de pardoseală electronic dependent, este recomandabil să instalați un sistem combinat cu o singură țeavă. În acest caz, în absența electricității, casa dvs. nu va îngheța.

Instalarea sistemului

Dacă vă decideți să faceți în casa dvs. un sistem de încălzire cu o singură conductă de la zero, sarcina principală va fi aceea de a elabora o schemă. Este necesar să se determine în mod clar locul de instalare al cazanului, rezervorului de expansiune, pompei de circulație, radiatoarelor și altor dispozitive și dispozitive.

Secvența de instalare a unui sistem de încălzire cu o singură conductă va fi următoarea:

1. În primul rând, cazanul este montat. Este mai bine să o instalați în partea de jos a clădirii, dar nu în subsol. Nu uitați de măsurile de siguranță împotriva incendiilor (în jurul dispozitivului, pereții, podelele și tavanul sunt împodobiți cu materiale incombustibile). Împreună cu cazanul echipați coșul de fum.

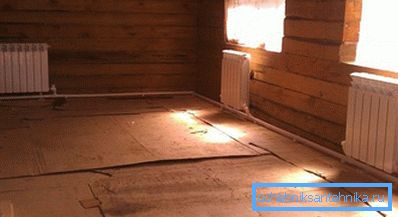

2. Apoi, instalăm o conductă de ramificație de la boiler. Este mai bine să folosiți țevi cu un diametru de cel puțin 25 mm. O autostradă este pre-așezată în casă, iar radiatoarele, ventilele și alte dispozitive de încălzire sunt instalate. La instalare, nu uitați de panta necesară de țevi. Suportul de căldură trebuie să se deplaseze gravitațional de la boiler, să treacă prin toate bateriile și să revină la cazan. Acest lucru este foarte important dacă sistemul dvs. cu circulație naturală sau tip combinat. În prezența pompei nu se poate observa o deviere.
3. La conectarea conductei principale la cazan, este necesar să instalați un rezervor de expansiune, a cărui tip depinde de sistemul de încălzire selectat.
4. Este recomandabil să instalați filtre pe linia de retur înainte de a intra în cazan. Acest lucru este necesar pentru a proteja toate echipamentele de resturile și impuritățile.

Dacă instalați un sistem de tip combinat sau cu circulație forțată a agentului de răcire, atunci pompa trebuie instalată cu ajutorul unui by-pass. În prima variantă, această combinație este obligatorie, iar în a doua este de dorit. Instalarea pompei prin intermediul bypass-ului va oferi o oportunitate de oprire în caz de reparație sau de lipsă de energie, în timp ce sistemul de încălzire va continua să funcționeze.

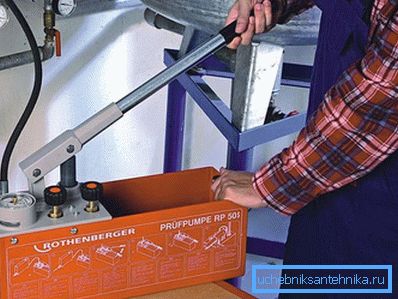

Înainte de a începe operația, trebuie să efectuați testări de presiune. Acest proces se realizează cu o pompă specială care crește presiunea în sistem. Dacă în procesul de testare a presiunii este menținută presiunea în sistem, atunci nu există scurgeri și puteți începe sezonul de încălzire.
