Pipe filetate - fabricare, aplicare și caracteristici
Pentru a conecta țevi metalice folosind mai multe metode, inclusiv firul. S-a dovedit în instalarea supapelor. Acest articol va fi dedicat metodelor de tăiere a filetelor interne și externe ale țevii, precum și a instrumentelor și accesoriilor utilizate în acest caz.
Tipuri de unelte
În acest caz, suntem interesați de setul de țevi.
Se compune din:
- mai multe plăci de șurub, matrițe și robinete, destinate tăierii firelor de diverse diametre;
- suport pentru ușurința de operare;
- instrumente suplimentare, inclusiv clemă și clemă.
Reguli de tăiere
Procesul se desfășoară conform unui algoritm specific. Dacă instrucțiunea nu este respectată, apariția unei căsătorii sau ruperea unui dispozitiv filetat este doar o chestiune de timp.
Indicație: respectați regulile de siguranță atunci când lucrați cu robinete și moare, în caz contrar poate provoca rănirea mâinilor.
Principalele cerințe care se aplică procesului și dispozitivelor:
- Este interzisă tăierea cu un instrument greșit și defect.
- Este necesară pregătirea preliminară a țevii metalice, pentru care se elimină un strat de murdărie, rugină și vopsea din zona firului viitor. Trebuie să curățați suprafața înainte de metal.
- De la sfârșitul produsului este necesar să scoateți șanțul exterior cu un șmirghel sau un fișier.
- În timpul lucrului, trebuie aplicat un lubrifiant sau un lichid special pe suprafața de lucru a conductei și a tăietorilor. Ar trebui aplicat atât înainte de începerea lucrului, cât și în timpul procesului de tăiere.
Utilizați mori

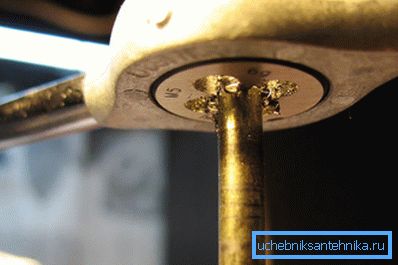

Un fir convențional de tăiere a filetului este realizat din oțel de scule întărit. Pentru filetarea în interiorul acestuia există margini de tăiere, între care se fac găuri pentru a ieși din cip în exterior. Cu ajutorul plăcii este posibilă tăierea necesară pe diferite tipuri de țevi într-un timp destul de scurt.
Procesul se desfășoară în această ordine:
- Strângeți țeavă într-o poziție verticală într-o menghină sau alt dispozitiv.
- Scoateți șanțul exterior de pe conducta goală.
- Introduceți în suport o matriță pentru țevi cu diametrul dorit.
- Ungeți tăietoarele și țevile pentru a facilita lucrul.
- Aliniați placa cu capătul țevii strict perpendicular pe axa acesteia din urmă. În caz contrar, alinierea necorespunzătoare a dispozitivului va duce la ruperea filetului sau la schimbarea diametrului acestuia. Și, de fapt, și într-un alt caz, va fi considerată o căsătorie.
- Rotiți suportul în sensul acelor de ceasornic și tăiați piesa de prelucrat.
- După mai multe mișcări, mutați placa înapoi pentru a elimina chips-urile de pe ea.
Sfat: faceți munca fără probleme, evitând răsturnarea. Nu uitați să lubrifiați periodic suprafața firului și a incisivilor.
- După ce ați făcut ultima întoarcere, întoarceți Lerka în poziția inițială și treceți din nou firul.
Folosim șurubelnița
Există două opțiuni pentru dispozitiv:

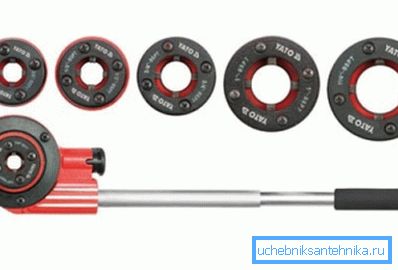

| manual | Adaptarea în funcționalitatea sa este aceeași cu cea a morții, dar este mai modernă și mai versatilă. Kitul include suportul și tăietoarele înlocuibile, care sunt plasate în canelurile sale, ceea ce face posibilă schimbarea tăietorilor într-un timp scurt când devin plictisitori. În plus, matrița cu șuruburi necesită mai puțin efort atunci când se taie. În procesul de lucru, șurubelnița necesită mai puțin efort pentru a crea un fir. Este mai ușor și mai sigur să lucrați cu dispozitivul, deoarece în interiorul suportului există ghiduri pentru acuratețe. Versiunile mai avansate ale sculei sunt echipate cu zgomot, ceea ce permite rotirea suportului într-o singură direcție. Filetarea pe conductă se efectuează în următoarea ordine:
|
| electric | În acest caz, scula este echipată cu un motor electric, ceea ce permite ca procesul de tăiere a firului să aibă loc foarte repede, fără efort și cu cea mai înaltă calitate posibilă. Prin urmare, prețul său va fi mai scump decât versiunea manuală. Înainte de a începe lucrul, trebuie să îl fixați în clema inclusă în kit și apăsați butonul "Start". Filetarea se va întâmpla în câteva secunde. Confortul echipamentului este că nu este nevoie să folosiți un viciu puternic pentru fixare, ceea ce duce la mobilitatea sculei care poate fi atașată la țeavă. |
Sfat: nu uitați să lubrifiați periodic suprafața în timpul funcționării.
Utilizați robinetul

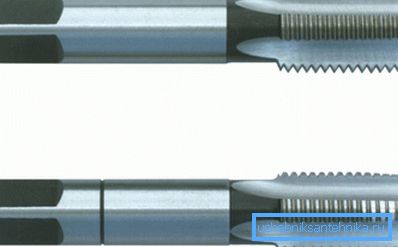

Așa numită unealtă de tăiere, care este un șurub întărit. Are mai multe caneluri longitudinale elicoidale sau drepte, care creează muchii tăietoare. Designul constă dintr-o parte de lucru și o coadă, care se termină într-un pătrat.
Pentru selectarea corectă a robinetului trebuie să cunoașteți diametrul interior exact al piesei de prelucrat. Pentru lucru, veți avea nevoie de două unelte, primul pentru îndepărtarea așchilor de așchiere, aproximativ 70%, iar cel de-al doilea pentru finisarea firelor (30%).
Prin urmare, în prima etapă, treceți prin diametrul interior cu o conică nr. 1, apoi terminați lucrarea nr. 2. În același timp, nu uitați că conducta și robinetul trebuie lubrifiate cu lubrifiant, de exemplu ulei de mașină.
Cauzele căsătoriei
Problemele apar în orice lucrare, totuși, atunci când este vorba despre filetare, produsul nu mai este potrivit pentru utilizare. Experții recomandă așadar să fie cât mai atent posibil.
Mai jos luăm în considerare principalele motive pentru care se poate întâmpla căsătoria:
- Aplicat instrument de calitate scăzută. Amintiți-vă că incisivii tăiați sau ruginiți pot duce la deteriorarea piesei de prelucrat fără a decupa fire de înaltă calitate.
- Fără lubrifiere, bobinele se vor rupe și vor fi adesea fisuri pe ele.
- Un efort fizic mare poate provoca ruperea firului.
- Diametrul matrițelor și al șurubului nu se potrivesc diametrului piesei de prelucrat.
concluzie
Racordurile filetate au fost mult timp stabilite în industria construcțiilor. Utilizarea lor în asamblarea țevilor vă permite să creați rapid un sistem de alimentare cu apă, gaz sau încălzire. În timpul fabricării firelor trebuie utilizate numai unelte de înaltă calitate, precum și conforme cu tehnologia procesului. Videoclipul din acest articol vă va ajuta să găsiți informații suplimentare despre acest subiect.
