Profile pipe: cum se determină calitatea metalului

Un tub în formă de tub este un metal interior gol, având o configurație pătrată, dreptunghiulară sau cu altă secțiune transversală (cu excepția celei circulare). Acest tip de metal este utilizat pe scară largă în construcții moderne pentru instalarea diverselor complexități de structuri.

Pentru a calcula diverși parametri de inginerie, este necesar să se cunoască greutatea exactă a contorului de funcționare al tubului profilat. Instrucțiunile date în acest material vor detalia modul de determinare a diferitelor caracteristici tehnice ale acestor componente.

Metoda de determinare a greutății metalului profilactic

De ce trebuie să cunoști acest indicator

Masa țevii de profil este una dintre caracteristicile prin care puteți determina calitatea bunurilor achiziționate. Contorul de rulare al rolei metalice fabricat conform GOST conține o anumită cantitate de material, deoarece masa va respecta pe deplin valoarea specificată în acest document de reglementare (această declarație este valabilă și pentru piesele utilizate).

În caz contrar, există o încălcare a procesului tehnologic, care poate duce la defecțiuni ale structurilor metalice în timpul funcționării lor.

Cel de-al doilea motiv pentru care este necesar să se determine cât de mult cântărește tubul profilabil este de a calcula parametrii de inginerie ai structurilor finite.

Cunoscând masa pieselor, un inginer sau arhitect experimentat poate calcula:

• încărcăturile pe care piesa utilizată le va rezista atunci când este utilizată în structurile metalice;
• încărcături pe care ea însăși le exercită asupra altor elemente ale unei clădiri sau ale unei structuri.

Și invers, având o idee despre câte metri dintr-o țeavă de formă sunt într-o tonă, este posibil să se calculeze cantitatea de material necesar construcției.

Fiți atenți! Atunci când se calculează masa finală a structurilor metalice, este necesar să se țină seama de greutatea pieselor suplimentare, care includ, de exemplu, un sistem de craburi pentru țevi formate și alte accesorii similare.

Parametrii care afectează acest indicator

Greutatea țevii de profil, în primul rând, depinde de cât de mult metal și de ce brand a luat-o pentru ao face.

Prin urmare, factorii care afectează masa sunt:

• configurația secțiunii transversale - pătrat, dreptunghi și așa mai departe;
• lățimea laterală - elementele mai mari vor cântări, evident, din motive evidente;
• grosimea peretelui - cu cât este mai mult acest parametru, cu atât detaliile vor fi mai grele;
• densitatea materialelor - după cum se știe, aluminiul este mai puțin dens decât oțelul carbon, prin urmare greutatea unui metru dintr-o conductă de profil din acesta va fi mai mică.

Calculați greutatea produsului finit

Pentru fabricarea structurilor metalice se utilizează cel mai adesea secțiuni rectangulare în formă. În funcție de mărimea clădirii sau structurii viitoare, se utilizează elemente de la 20 la 100 de milimetri sau mai mult (vezi și articolul Tub dreptunghiular profil - dimensiuni și caracteristici).

Bineînțeles, greutatea lor poate fi găsită în directoarele relevante ale clădirilor.

Cu toate acestea, în practică, acest indicator nu este întotdeauna egal cu cel normativ, deoarece este influențat de alți factori care apar în procesul de producție:

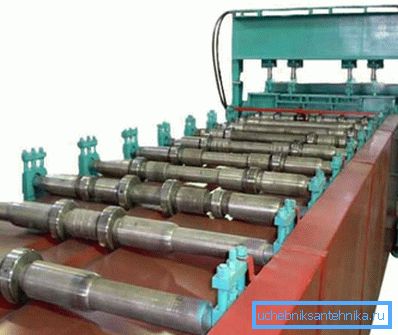

• ce tip de mașină de rulare a tubului a fost utilizat;
• ce cantitate de impurități face aliajul folosit pentru fabricarea metalelor;
• ce condiții de mediu (temperatură, umiditate) erau la momentul fabricării și așa mai departe.

Fiți atenți! O mică deviere a masei într-o direcție sau alta nu este dovada căsătoriei. De asemenea, prețul produselor nu depinde de acesta.

GOST permite anumite cote pentru producători. În acest cadru, valoarea pe care o definiți ar trebui să fie.

Deci, pentru a calcula indicatorii de inginerie a structurilor metalice produse, indiferent de prezența documentelor de însoțire și de reglementare, este necesar să se calculeze parametrii necesari cu mâinile tale.

Pentru aceasta, setați următorii parametri:

• lungimea părților profilate dobândite;
• grosimea peretelui;
• lățimea laturilor.

Valorile obținute sunt substituite în următoarea formulă:

Mn = S * 2 * (A + B) * p, unde:

• Mp este masa pe metru în kilograme;
• S - grosimea peretelui în metri;
• A și B - lățimea laturilor în metri;
• P este densitatea materialului din care este fabricat produsul (7,86 g / cc pentru oțel).

Calculați cantitatea de material utilizat

În metoda descrisă mai sus, greutatea produsului a fost determinată prin înmulțirea volumului de material utilizat pentru a face conducta prin densitatea sa.

Să analizăm în detaliu cum să determinăm valoarea primului factor din această formulă.

Există mai multe moduri de a face acest lucru:

• prin determinarea diferenței dintre volumul barei metalice care este o țeavă și volumul spațiului interior (gol);
• prin calcularea volumului unei plăci metalice plate, din care a fost ulterior realizată piesa formată;
• prin însumarea volumului fiecărei fațete a produsului (aceasta a fost făcută în secțiunea anterioară).

Să ne oprim la prima metodă:

1. Luăm o bucată mică de piese, greutatea căreia trebuie să o determinăm.
2. Măsurați lungimea piesei.
3. Determinați dimensiunile externe și dimensiunile spațiului interior (în proiecție transversală).
4. Apoi multiplicăm separat toate valorile pentru secțiunea externă și internă.
5. După aceea, trebuie să scăpați a doua valoare de la prima valoare și, eventual, să obțineți volumul metalului care a mers pentru fabricarea produsului achiziționat.
6. În cele din urmă, valoarea rezultată a volumului este substituită în formula de mai sus.

A doua cale este după cum urmează:

1. Grosimea peretelui este măsurată. Această valoare este constantă pentru produs, deoarece piesele profilate sudate sunt fabricate din tablă.
2. Setați perimetrul exterior al secțiunii transversale a produsului măsurat.
3. După aceasta, trebuie să multiplicați grosimea, perimetrul și lungimea piesei de prelucrat. Obțineți suma cheltuită pentru producerea de materiale metalice.

Fiți atenți! Ultima metodă nu este absolut adecvată pentru determinarea cantității de material cheltuit pentru fabricarea produselor profilate prin laminare. În acest caz, afirmația că grosimea peretelui este aceeași în întregul produs nu corespunde adevărului și, prin urmare, calculele vor fi incorecte.

concluzie

În ciuda faptului că greutatea țevilor profilate este specificată în documentele de reglementare și în documentația însoțitoare, este necesară determinarea suplimentară a acesteia. Numai atunci putem garanta că calculele de masă și rezistență ale structurilor metalice ridicate vor fi corecte (a se vedea și articolul "Țevi de oțel - tipuri și caracteristici").

Puteți afla mai multe despre această întrebare din videoclipul din acest articol.
