Profile țeavă 100x100: caracteristicile și caracteristicile

În acest articol vom vorbi despre cât de mult cântărește un tub pătrat cu o latură de 100 mm. În plus, considerăm principalele metode de fabricare a acestui metal și utilizarea sa. Interesul față de caracteristicile tehnice ale țevilor de profil cu astfel de dimensiuni standard nu este accidental, deoarece acest tip de produse laminate reprezintă soluția optimă pentru utilizarea în construcții și în multe alte domenii.

Înainte de a vorbi despre caracteristicile tehnice care determină amploarea acestui metal, luăm în considerare caracteristicile fabricării industriale a țevilor cu o secțiune transversală pătrată a secțiunii transversale.

Caracteristici de fabricație

Ștuțurile de profil 100 de 100 pentru 3 sau analogii cu o grosime mai mare a peretelui sunt fabricate în conformitate cu două scheme principale:

• producerea de tuburi rotunde prin deformare pe laminor;
• producerea unui ciclu complet.

Luați în considerare caracteristicile acestor metode în mai multe detalii.

• Fabricarea produselor laminate cu secțiune pătrată dintr-un țagle cu secțiune rotundă se caracterizează prin simplitate și termene scurte.

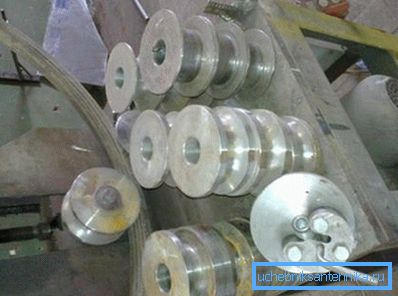

În esență, conducta finită cu diametrul necesar este trecută printr-un sistem de role de formare care deformează piesa de prelucrat. Avantajul tehnologiei este dimensiunile mici ale laminorului și, ca o consecință, posibilitatea de a implementa procesul de producție într-o zonă cu spațiu limitat.

Conducte fără sudură, sudate prin conducte longitudinale sau la rece, sunt utilizate ca semifabricate.

Oțelul finit se distinge printr-un preț scăzut de producție combinat cu proprietăți reduse. Prin urmare, astfel de produse sunt utilizate pe scară largă acolo unde nu există o încărcătură mecanică excesivă.

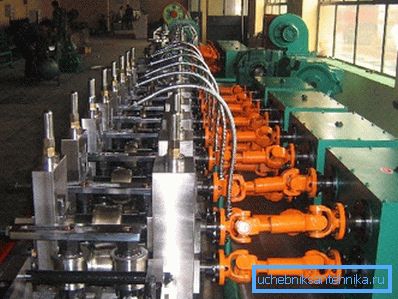

• Ștuțul de profil 100x100x3 poate fi realizat pe linia unui ciclu complet. În acest caz, produsul finit va avea o rezistență mai mare și o rezistență la sarcini mecanice.

Această tehnologie implică utilizarea de benzi - tablă laminată. În funcție de grosimea metalului, grosimea peretelui produselor laminate finite variază.

Un ciclu complet de producție implică tăierea benzii în benzi de lățimea dorită, rece sau fierbinte, formând un bilghi păstrat și sudând o sudură longitudinală. După ce conducta de profil este gata, este supusă unui tratament termic pentru a ușura solicitările de oboseală.

În etapa finală, produsul finit este supus tratării cu zinc pentru a asigura proprietăți optime de coroziune.

Important: Țeava de profil poate fi realizată folosind oțeluri cu conținut scăzut de carbon sau aliaje din inox, a căror greutate, cu aceleași dimensiuni ale produsului, poate să difere semnificativ.

Astfel, după ce am luat în considerare caracteristicile procesului de producție, vom determina greutatea țevilor și modul în care acest parametru afectează caracteristicile de performanță ale produselor laminate.

Câte tuburi pătrate cântăresc 10 până la 10 cm

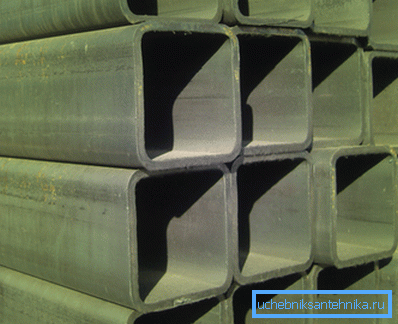

Greutatea unui metru din conducta de profil 100x100x4 este determinată de grosimea peretelui și de materialul utilizat în fabricare. De exemplu, masa de produse din oțel negru obișnuit va fi oarecum mai ridicată decât dacă acest produs ar fi făcut din oțel inoxidabil.

Modificările cele mai populare cu următoarele grosimi ale pereților: 3, 4, 5 și 6 mm. Astfel de țevi sunt fabricate folosind oțel 3PS / SP5. Turnarea se distinge prin ductilitate în combinație cu o rezistență suficientă.

Parametrii acestui metal sunt determinați de cerințele date în GOST 8639-82.

Conform acestui standard:

• greutatea țevii de profil 100x100x3 este de 9,34 kg;
• greutatea țevii de profil 100x100x4 este de 12,36 kg;
• greutatea țevii de profil 100x100x5 este de 15,3 kg;
• tubul profilului 100x100x6 cântărește 18,24 kg.

Important: Conform celor mai simple calcule, într-un singur ton laminat, cu o grosime a peretelui de 6 mm, acesta poate fi puțin mai mare de 58 de metri.

Acum, când știm ce greutate și dimensiuni sunt tipice pentru produsele laminate cu profil cu o latură de 10 cm, luați în considerare ce scop de aplicare a unui astfel de hardware și unde pot fi utilizate cu mâinile tale.

Domeniul de aplicare

Odată ce am decis că greutatea de 1 metru dintr-o conductă în formă de 100x100x3 este puțin mai mică de 9,5 kilograme, vom lua în considerare principalele domenii de utilizare a acestei role metalice.

Domeniul de aplicare este larg și include următoarele:

• construcția industrială cu utilizarea structurilor metalice de tip cadru;
• construcția individuală a locuințelor mici și a obiectelor casnice;
• inginerie mecanică și industria de automobile;
• agricultură;
• industria minieră și de prelucrare a metalelor;
• industria construcțiilor navale;
• producerea de facilități de publicitate;
• producția de mobilier modern (țeavă din oțel inoxidabil utilizat).

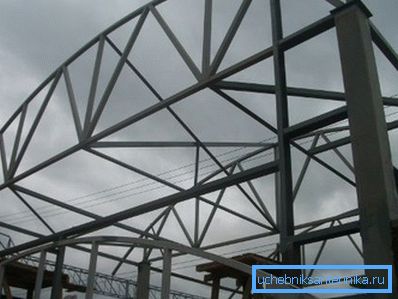

În construcția industrială, o țeavă de profil de 100 până la 100 cu 4 sau mai groasă este utilizată pentru asamblarea cadrelor de sprijin pentru construcția de clădiri înalte.

În acest scop, se utilizează produse cu o grosime maximă a peretelui realizate cu ajutorul oțelurilor de carbon. Acest material este suficient de elastic, care permite structurii cadrului să răspundă în mod corespunzător sarcinilor mecanice.

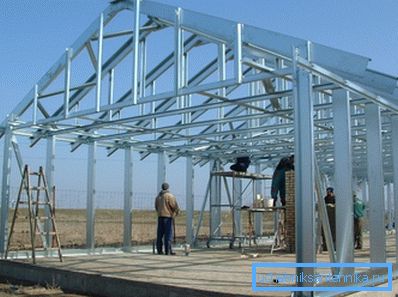

Nu numai cadrele, dar și fermele folosite în construcția sistemelor de acoperișuri mari sunt gătite pretutindeni din metal și sunt făcute și grinzi pentru a întări plafoanele de tavan. În construcția individuală, metalul cu o formă transversală pătratică sau dreptunghiulară este utilizat pentru a consolida fundațiile și pereții, precum și pilonii pentru gardurile dispozitivului.

În industria auto, produsele metalice cu secțiuni pătrată și dreptunghiulare sunt utilizate în procesul de asamblare a cadrelor durabile pentru camioane și remorci. Datorită construcției goale, greutatea unui metru dintr-o conductă în formă de 100x100x5 este mică, ceea ce, la rândul său, permite ca vehiculele de marfă să fie mai puțin grele.

Cel mai relevant până în prezent, domeniul de aplicare al produselor laminate este asamblarea structurilor de publicitate. Bannerele și panourile publicitare sunt caracterizate de dimensiuni mari și de înălțimea înaltă, ceea ce creează cerințe sporite privind stabilitatea structurilor de susținere.

Stabilitatea produselor laminate cu secțiune pătrată este de un ordin de mărime mai mare decât caracteristicile similare tipice pentru țevi rotunde. Prin urmare, structurile asamblate din material selectat în mod corespunzător pot fi instalate chiar și în zonele cele mai vântoase, fără riscul prăbușirii întregii structuri.

Caracteristicile ansamblului de structuri metalice

La asamblarea structurilor metalice, mai devreme sau mai târziu, se întreabă modul în care tubul de profil 100x100x4 se îndoaie corect.

Având în vedere dimensiunile considerabile, nu este posibilă utilizarea unor mașini speciale de îndoire la un șantier sau în condiții de teren. Prin urmare, s-au dezvoltat metode mai eficiente pentru a conferi rolei metalice forma necesară.

Instrucțiunile pentru realizarea unui arc de metal sunt următoarele:

• Lungimea țevii este împărțită convențional în mai multe segmente, ale căror limite sunt trase pe metal.
• Apoi, calculam unghiul de îndoire al tăieturii de-a lungul marginii segmentului pentru a forma în cele din urmă un arc.
• Cu un ferăstrău circular, am tăiat fragmentele metalice de pe cele trei pereți, astfel încât cel de-al patrulea perete netratat să fie îndreptat spre partea exterioară a arcului.
• În etapa următoare, structura este îndoită de-a lungul liniei inciziilor făcute.
• Arcul finit se fierbe de-a lungul liniei îmbinărilor obținute.

Instrucțiunea de îmbinare a structurilor metalice în timpul asamblării diferitelor structuri permite utilizarea a două metode:

• conexiune prin sudare electrică;
• o îmbinare cu îmbinare pentru care o flanșă specială de legătură este sudată pe capetele țevilor.

Atât această, cât și altă metodă de conectare sunt revendicate, deoarece asigură durabilitatea necesară în condițiile performanței profesionale.

concluzie

Structurile metalice s-au folosit mult timp în construcții și alte domenii la fel de importante. Dar, odată cu începutul producției de țevi de injecție, cadrele metalice au început să demonstreze proprietăți optime de rezistență și rezistență maximă la sarcini mecanice.

Odată cu introducerea pe piață a produselor laminate, s-au extins semnificativ posibilitățile de construcție a clădirilor înalte, ridicarea de instalații industriale etc. Dacă aveți întrebări, puteți găsi mai multe informații utile vizionând videoclipul din acest articol.
