Racordarea conductelor de apă: metode pentru diferite

Cum să conectați conductele de apă cu propriile mâini? În acest articol vom analiza soluțiile pentru materialele cele mai populare, acordând atenție problemelor, punctelor forte și punctelor slabe ale acestora.

Deci, să începem.

Lista materialelor

Pentru a începe, amintiți-vă ce tipuri de țevi sunt folosite în construcția rețelelor de alimentare cu apă.

• Oțel negru Recent, a pierdut popularitatea sa anterioară din cauza proliferării materialelor polimerice, dar încă nu renunță la poziția sa datorită rezistenței mecanice ridicate.

Ar trebui clarificat: în rețelele centralizate de alimentare cu apă, presiunea nominală este de 3-6 kgf / cm2. Cu toate acestea, în unele cazuri (deschiderea bruscă a supapelor sau funcționarea defectuoasă a acestora în timpul încercărilor de încălzire pentru densitate) este posibil un exces de scurtă durată de această valoare - până la 12 - 20 kgf / cm2.

• Tablă din oțel galvanizat. Se compară favorabil cu oțelul negru cu rezistență la coroziune.
• Oțel inoxidabil ondulat.
• Cupru.

• Metal-plastic este o construcție cu trei straturi de polietilenă și aluminiu reticulată, care asigură rezistență mecanică.
• Polipropilenă (fără armare; armată cu fibre; armată cu folie de aluminiu).
• Polietilenă utilizată exclusiv pe aprovizionarea cu apă rece datorită rezistenței termice limitate.

Cum să conectați conductele de apă în fiecare caz?

Oțel negru

sudare

Principala metodă de îmbinare a țevilor din oțel este sudarea, arc electric sau gaz.

• Arc sudare - este fuziunea materialului de electrod, topit de un arc electric, cu izolația cusăturii prin topirea zgurii - carcasa electrodului. Curenții mari (200 de amperi sau mai mult) sunt furnizați de un transformator de sudură.
• Sudare cu gaz implică utilizarea arzătorului pentru a reîmprospăta marginile flacarii de sudură, la care este alimentat un amestec de oxigen și acetilenă. Materialul de sudură este firul de sudură topit în aceeași flacără.

fir

Racordul filetat, spre deosebire de sudat, asigură posibilitatea dezasamblării. Firele de la marginile țevilor sunt tăiate manual, pe un strung cu șurub sau pur și simplu sudate.

Se pot folosi fire de etanșare:

• Bandă FUM. Este oarecum inconvenient, deoarece oferă o scurgere cu un curs minim invers al firului.

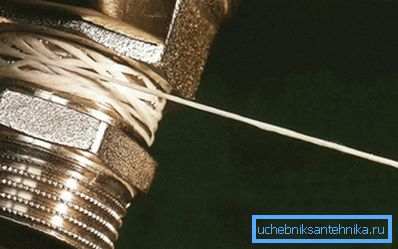

• Firul de etanșare pentru conectarea conductelor de apă nu are acest dezavantaj; Cu toate acestea, prețul de 150-200 de ruble pentru 30 de metri de fir nu va mulțumi tuturor.

• Inul sanitar este ieftin, dar nu este prea durabil: se aprinde pe apă rece și se arde pe foc.

Apropo: impregnarea cu vopsea, uleiul de in inel sau siliconul elimina aceasta problema, facand ca firul de invelis sa fie extrem de durabil.

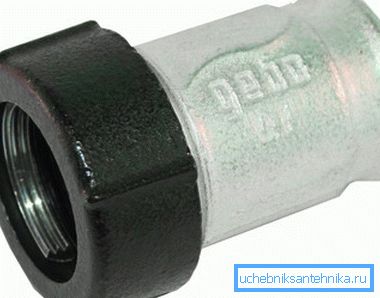

Accesorii fără cheie

Fitingul de țeavă din oțel este un design necomplicat, cu o piuliță de cap, un inel de distanțare și garnitură din cauciuc sau inel de silicon. Atunci când strângeți piulița, țevul este bine îndoit cu un inel de etanșare.

Costul unei fixări rapide începe de la aproximativ 150 de ruble; instalarea sa necesită curățarea temeinică a suprafeței conductei de rugină și vopsea.

galvanizarea

Metodele de conectare ale acestuia sunt aceleași ca și pentru oțelul negru, minus sudura. Încălzirea cu arc electric sau torță conduce la arderea zincului și corodarea accelerată a conductei la locul de sudură, prin urmare, lipsind galvanizarea avantajului său principal - rezistența la coroziune.

Oțel inoxidabil ondulat

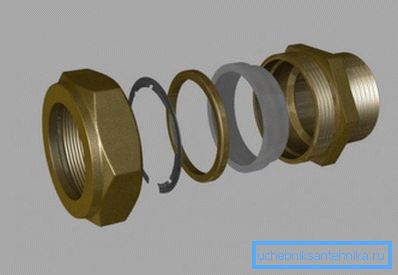

În acest caz, sunt utilizate fitinguri de compresie cu inele de etanșare din silicon pentru a conecta elementele conductei. Datorită ondulației, racordul de fixare este extrem de durabil: este aproape imposibil să scoateți țeavă din fiting, fără să slăbiți piulița capacului.

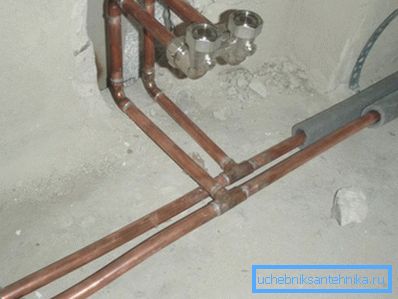

cupru

Conducta de cupru este conectată în două moduri.

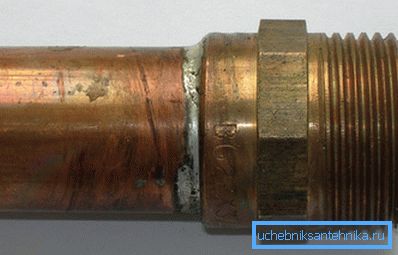

sudură

1. Sfârșitul unuia dintre elementele care urmează să fie îmbinate este ars.
2. Clopotul și capătul celei de-a doua părți sunt curățate de oxizi.
3. După încălzirea în flacăra arzătorului, o bara de lipire este introdusă în priză. Datorită efectului capilar, acesta umple rapid cavitatea dintre elementele conectate.

Componente de compresie

Împreună cu brazarea, pot fi folosite două tipuri de fitinguri de compresie pentru asamblarea instalațiilor de cupru.

1. Pentru un tub neefectuat, se utilizează un analog al unei fitinguri de strângere rapidă pentru o țeavă de oțel. Sigiliul este prevăzut cu un inel de cauciuc.

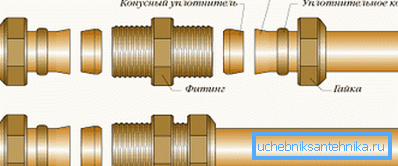

1. Cuprul moale răcit este ars și presat cu o piuliță de cap pe un inel de oprire a secțiunii conice.

Metal plastic

Conducte de apă și conectori de apă metalo-plastic pentru ele pot fi montate în două moduri.

Componente de compresie

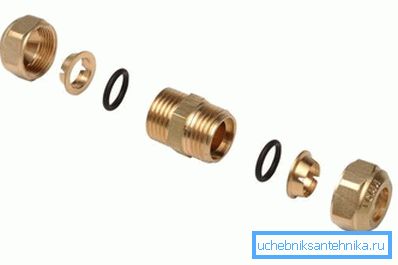

O țeavă calibrată, cu o teșitură, se fixează bine pe piesa de montaj peste o pereche de inele de etanșare din cauciuc. Apoi, un inel despărțit și o piuliță de cap cu o secțiune internă conică sunt antrenate succesiv în fiting. Strângeți firul, o piuliță cu un inel împărțit comprimă conducta de la fiting.

Acest tip de conexiune este considerat mai puțin fiabil, deoarece deseori scurgeri după mai multe cicluri de încălzire și răcire.

În practică, cauza defectelor este întotdeauna aceeași - o încălcare gravă a tehnologiei de instalare.

• Pentru tăiere în loc de un cuțit de tăiere, se utilizează un ferăstrău metalic obișnuit.
• La capătul conductei nu se îndepărtează șanțul interior.
• Țeava nu este calibrată, păstrând secțiunea transversală ovală, achiziționată atunci când se înfășoară în locaș.

Ca rezultat, în timpul asamblării, garniturile de etanșare sunt scoase din prize și sunt deplasate la garnitura de protecție fluoroplastică rezistentă a fitingului. Rezistența este asigurată de o clemă pentru montarea polietilenei elastice, care, după mai multe cicluri de încălzire și răcire, este parțial stoarsă din locul celei mai mari compresiuni. Ca urmare, sunt necesare mai multe bare de conectare până când miezul de aluminiu este apăsat pe piesa de montaj.

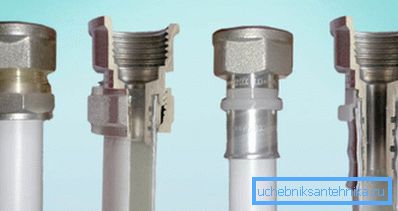

Echipamente de presare

Diferența față de schema anterioară este aceea că țeava este presată pe fiting cu un manșon din oțel inoxidabil, cu ajutorul unor clești speciali.

Compresele presate practic nu curg, deoarece:

• Șanțurile sub inelele O sunt realizate mai adânc; ca urmare, acestea sunt mult mai greu de tras în timpul asamblării.
• Folosirea unor cecuri scumpe (de aproximativ 5.000 de ruble), instalatorul nu se salvează pe alte unelte. În special, țeavă nu este tăiat cu un fierăstrău, dar cu un cuțit miter; profesioniștii nu neglijează, de asemenea, calibrarea țevilor și a țevilor.

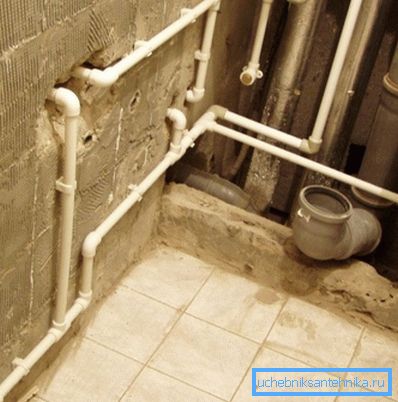

polipropilenă

Pentru instalațiile din polipropilenă se utilizează, de asemenea, două metode de conectare.

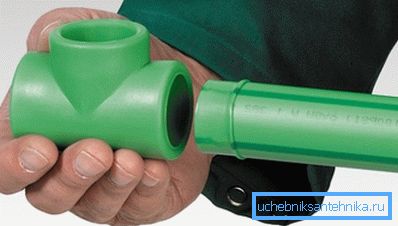

sudare

Cum să conectați conductele de apă din plastic folosind sudare la temperaturi joase?

Iată o listă cu instrumentele necesare.

De fapt, tehnologia este după cum urmează:

1. Fierul de lipit este echipat cu o duză de dimensiune corespunzătoare și este încălzită la temperatura de funcționare.
2. Țeava este tăiată la dimensiune cu un cuțit miter.
3. Șanțul exterior este scos din tub cu un calibrator.
4. Folia de aluminiu (în cazul unei țevi întărite de ea) este scoasă din câmpul de sudare. Aceasta poate cauza stratificarea materialului și depresurizarea articulației.
5. Țeava și fitingul sunt combinate cu duza pentru câteva secunde și după reumplere sunt conectate printr-o mișcare de mișcare netedă. După o scurtă expunere, plasticul rigid este aproape la fel de bun ca și secțiunea monolitică a conductei.

Compresoare

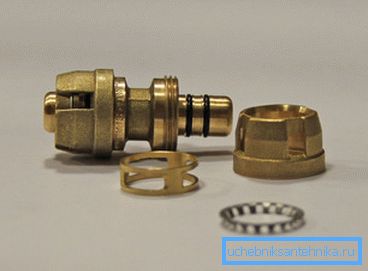

Acestea pot fi utilizate pentru conectarea țevilor de apă din plastic fără sudură. Mecanismul de împingere este un design necomplicat, cu un etanș cu inel O și un inel de blocare din oțel inoxidabil cu aripioare care împiedică deplasarea țevii spre spate; fixarea finală este asigurată de o piuliță cu capăt cu o suprafață interioară conică.

Cum se conectează țevile de apă din plastic folosind un dispozitiv de împingere?

1. Țeava este introdusă forțat în fiting cu o piuliță liberă.
2. Piulița este strânsă cu mâna până când se oprește.

Util: în vânzare, deși rareori, puteți găsi împingere pentru metal-plastic.

polietilenă

Și aici două moduri de conectare sunt populare.

sudare

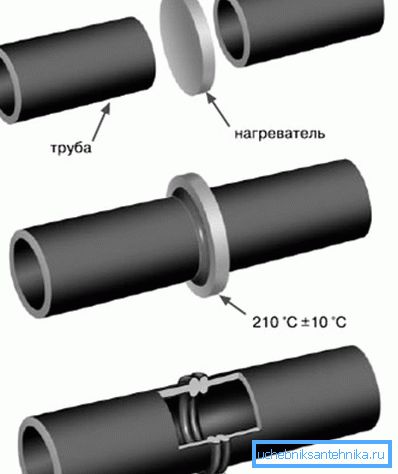

Cum să conectați conductele de apă din polietilenă prin sudarea cap la cap?

1. Elementele adiacente sunt confruntate, centrate și presate în fața oglinzii fierului de lipit înainte de reumplere.
2. Apoi, capetele sunt presate unul împotriva celuilalt și sunt îmbătrânite până când polietilena se solidifică.
3. Bobina (care iese în exteriorul părții de țeavă a cusăturii) este tăiată.

Sudarea la sfârșit se utilizează la conectarea țevilor cu o grosime a peretelui de 4 mm sau mai mult. Cu un diametru mare, este necesară utilizarea dispozitivelor mecanice sau hidraulice.

Componente de compresie

La conectarea țevilor de dimensiuni mici, se utilizează garnituri din plastic cu garnituri de cauciuc sau plastic.

Cum se conectează tevile de plastic pentru instalații sanitare cu ajutorul lor?

1. O piuliță captivă, două inele de oprire și o etanșare inelară sunt antrenate succesiv pe conductă.
2. Apoi se pune o piesă la capăt.
3. Sigiliul este deplasat în așa fel încât să intre în spațiul dintre fiting și țeavă, după care este presat pe inelele de oprire și este fixat cu o piuliță. Instrumentul nu se aplică, piulița este răsucită strict de mână.

concluzie

Sperăm că revizuirea noastră expresă va ajuta cititorul să aleagă cele mai bune soluții pentru proiectele proprii. Mai multe detalii despre metodele de conectare a țevilor vor permite videoclipul din acest articol.

Mult noroc!
