Role pentru țevi de profil

Singurul instrument care poate schimba forma unei țevi în formă de rolă este rulourile. Și deoarece produsele metalice îndoite sunt adesea folosite în construcții, acest instrument este pur și simplu indispensabil. Rolele pentru țevile de profil sunt de diferite tipuri, inclusiv ele pot fi realizate independent.

Tipuri de rulouri

Structurally, această unealtă pentru formarea tuburilor în formă de formă arcuită poate fi împărțită în tipuri, în funcție de sursa forței aplicate.

Cilindrii electrici sunt cei mai productivi, fiind caracterizați de cel mai mare număr de produse îndoite produse pe unitate de timp în comparație cu alte tipuri. Productivitatea crește datorită prezenței unui motor electric de lucru, cu ajutorul căruia formarea unei noi forme de țeavă are loc destul de rapid.

Principalele elemente structurale ale bobinei de conducte electrice:

• baza care este un pat metalic;
• de la 3 la 5 role care se rotesc cu ajutorul unui motor electric;
• centrala electrică sub forma unui motor electric;
• deformare cleme.

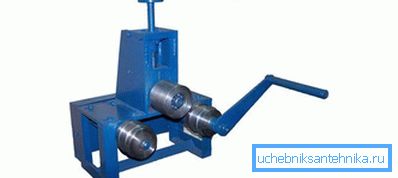

Cilindrii manuali pentru îndoirea țevii de profil sunt considerați un instrument portabil practic. Datorită dimensiunii lor relativ mici și absenței unei transmisii electrice, ele sunt instalate în orice loc potrivit, chiar și acolo unde spațiul de lucru este limitat. Proiectarea rolelor de mână pentru îndoirea țevii de profil este similară celei electrice, cu singura diferență că acestea nu au un mecanism electric, iar rolele de alimentare sunt interconectate prin transmisie într-un lanț care, cu ajutorul clemelor, deformează conducta.

Semanatoarele de țevi manuale sunt caracterizate de defecte de proiectare. În ciuda faptului că astfel de role sunt foarte convenabile pentru a efectua o cantitate mică de muncă, ei trebuie să folosească forța fizică considerabilă. Nu este atât de ușor să îndoiți o țeavă de metal cu o forță de transmisie pe cleme și transfer de lanț la o persoană. Dacă lucrătorul nu este o persoană suficient de dezvoltată fizic sau sa acumulat oboseala din repetarea frecventă a operațiunilor, un astfel de instrument în producție va fi neproductiv. Prin urmare, o astfel de unealtă de mână este utilă numai pentru fabricarea de loturi mici de produse îndoite.

Cilindrii hidraulici sunt considerați cea mai puternică tehnică în comparație cu analogii descriși mai sus ai uneltelor de îndoire. O presă hidraulică în combinație cu o clemă transmite o forță atât de puternică la conducta de profil care se îndoaie ca o stufă. O astfel de unitate poate fi numită drept "super-greutate". Forța de îndoire într-un caz special este construită de complexul hidraulic, care este ușor de întreținut și controlat. Dacă, pe lângă echipamentul existent, se adaugă un motor electric care acționează asupra rolelor de alimentare, eficiența unității crește semnificativ, capacitățile de performanță și de putere vor fi combinate.

Sfat! Un astfel de dispozitiv poate fi îmbunătățit în continuare. Dacă tamburul de alimentare este înlocuit cu un arbore profilate, atunci într-o singură trecere, va fi posibilă îndoirea mai multor conducte profilate simultan. Datorită proprietăților presei hidraulice și a acționării electrice, o astfel de mașină este capabilă să proceseze orice număr de produse.

Din nefericire, rolele hidraulice cântăresc foarte mult. Acest dezavantaj se manifestă prin faptul că, dacă îl instalați undeva, atunci acest loc va rămâne pentru unitate ca muncitor pentru o lungă perioadă de timp - va fi foarte greu să îl mutați de la locul său. Pentru a înțelege dispozitivul sculei și, în principiu, deformarea țevii de profil, puteți vedea desenele de mai jos ale rolelor cu dimensiunile aplicate.

Principiul funcționării rolelor

Pentru a îndoi tubul de profil de pe role, nu sunt necesare cunoștințe și abilități speciale. Un angajat trebuie să efectueze doar câteva operațiuni:

• Țeava se prăbușește pe două role de alimentare.
• Cu o anumită forță, conducta este presată pe o rolă de îndoire pentru a alege.
• Transmisia este cuplată.

Ca urmare a trecerii țevii profilate prin zona de lucru, aceasta este îndoită la un unghi planificat. În cazul unui grad insuficient de deformare, piesa de prelucrat este din nou trecută prin elementele de lucru ale sculei, în timp ce este necesară controlul forței de strângere.

Realizarea cilindrilor de casă

Astăzi, rolele auto-făcute pentru o țeavă de profil sunt adesea găsite în viața de zi cu zi. Pentru un pat este aplicat canalul larg. Mecanismul de încovoiere poate fi realizat dintr-un design în formă de U, folosind o cric hidraulic sau prin sudare cu o placă superioară cu cheie.

• Dacă utilizați un cric, acesta trebuie să fie amplasat sub pat și puterea de a urca de sus în sus la rolele de alimentare.
• Într-un alt caz, conducta este îndoită. Șurubul este înșurubat în piuliță, iar călcâiul este sudat la capătul formei dorite.

Când alimentați țevile, puteți folosi un lanț regulat de biciclete. Asteriscurile sunt sudate pe arbori de acționare și acționați, iar lanțul este tensionat. Mânerul este atașat la arborele de antrenare.

Sfat! Din punct de vedere al durității, rolele de alimentare trebuie să depășească tubul de profil, astfel încât acestea sunt întărite.

video

Vă sugerăm să vă uitați la benderul de conducte de casă:
