Sistemul de încălzire cu circulație forțată într-o casă

Cum poate fi instalat un sistem de încălzire cu circulație forțată cu mâinile tale? Ce întrebări și probleme pot apărea în diferite stadii ale muncii? Cum să alegeți o pompă cu capacitatea necesară și țevi cu diametrul optim? În articol vom încerca să răspundem la aceste întrebări.

Alegerea țevilor și a radiatoarelor

Vom începe prin alegerea materialelor, a bateriilor și a dimensiunilor conductelor.

materiale

Încălzirea cu circulație forțată presupune un circuit autonom, care nu este în nici un fel legat de rețeaua centralizată.

Trebuie clarificat: de obicei, circuitul este conectat la sistemul de apă rece cu ajutorul unui jumper pentru a-l umple cu apă. Totuși, după ce lichidul de răcire este umplut, jumperul este bine închis.

Dacă este așa - parametrii de încălzire sunt previzibili, stabili și siguri chiar și pentru cele mai vulnerabile materiale moderne:

• Presiunea din circuit este menținută între 1,5-2,5 kgf / cm2.
• Temperaturile tipice ale conductelor de alimentare și retur sunt de 70/50 C

Cea mai bună alegere pentru sistemul de încălzire este polipropilena, armată cu folie de aluminiu. Armarea nu este necesară atât din considerente de rezistență, cât și din cauza compensării coeficientului mare de dilatare liniară a polipropilenei în timpul încălzirii. (A se vedea și articolul Tuburi din polipropilenă: Caracteristici.)

Dispozitivul de încălzire, optim pentru scopurile noastre, - un radiator de secțiune din aluminiu.

Motivele?

• Este un aspect decent, în conformitate cu orice design de cameră.

• Preț rezonabil (de la 300 ruble pe secțiune).
• Disipare ridicată a căldurii (aproximativ 200 de wați pe secțiune cu distanță de centru a niplurilor de 500 mm).

dimensiuni

Minimul rezonabil al diametrului interior al țevilor de orice tip este:

Rețineți: polipropilena este marcată cu un diametru exterior, care este de aproximativ 5-7 mm mai mare decât diametrul interior. Diametrele interne specificate corespund dimensiunilor de 20, 25 și 32 mm.

pompă

selecție

Ce ar trebui să fie o pompă pentru un sistem de încălzire cu circulație forțată? Alegerea evidentă este un dispozitiv cu un rotor umed, o viteză redusă și o ajustare a performanței permise (pas sau neted). (A se vedea și articolul Sistemul de încălzire cu o singură țeavă: caracteristici.)

Principalii doi parametri ai oricărei pompe sunt presiunea creată de aceasta și performanța acesteia cu rezistența hidraulică a circuitului care corespunde acestei presiuni.

Ce valori ar trebui oprite?

1. Rezistența hidraulică maximă a unui circuit de lungime rezonabilă - 1-2 metri. În consecință, pentru o casă privată (dacă, bineînțeles, nu construiți un palat în care veți găzdui conferințe internaționale), este suficientă o presiune de 4 metri, tipică pentru dispozitivele mai tinere ale tuturor producătorilor celebri.
2. Capacitatea este aleasă astfel încât întregul lichid de răcire din circuit să treacă prin pompă în aproximativ 20 de minute. (adică, capacitatea pompei în metri cubi pe oră este egală cu de trei ori volumul lichidului de răcire).

Pentru a calcula performanța, există și o schemă alternativă legată de puterea termică a cazanului sau a secțiunii circuitului.

Se reduce la o formulă cu forma G = Q / (1.163 * Dt), în care:

• G - performanța dorită în metri cubi pe oră.
• Q este puterea termică a cazanului sau a circuitului în kilowați.
• 1.163 - capacitatea medie de căldură a apei.
• Dt este temperatura delta dintre debitul și conducta de retur. La valori standard de 70/50, este ușor de calcul, este egal cu 20.

Deci, cu puterea cazanului de 36 kW, performanța minimă rezonabilă va fi de 36 / (1.163 * 20) = 1.55 m3 / oră.

montare

Cum să instalați o pompă cu mâinile într-o încălzire forțată a casei?

În general, nu există prea multe reguli aici.

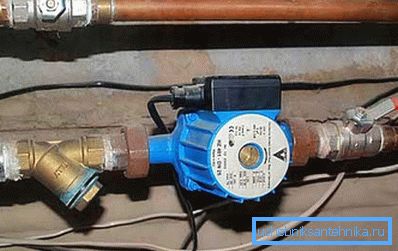

• O pompă de rotor umed este montată cu o poziție strict axă orizontală.

• Deoarece funcția de răcire a motorului și lubrifierea lagărelor este pusă pe lichidul de răcire, pompa este extrem de sensibilă la calitatea sa. De aici, o altă recomandare urgentă: un circuit de încălzire cu circulație forțată ar trebui să includă o butelie (în cea mai simplă versiune - un filtru grosier), care este montată direct în fața pompei.
• Pompa și filtrul sunt deconectate de la restul circuitului printr-o pereche de supape care permit curățarea jgheabului sau scoaterea pompei cu pierderi minime de mediu de transfer de căldură.
• Atunci când pompa este instalată într-un circuit care funcționează periodic cu circulație naturală, este interzis un by-pass cu un diametru egal cu diametrul de umplere între elementele de legătură ale pompei. Bypassul este echipat cu o supapă de închidere cu bilă sau o supapă.

Echipament suplimentar

Pe lângă pompa de noroi, sistemul de încălzire forțată trebuie să includă:

1. Rezervor de expansiune. Este plasat în orice punct al conturului în care nu există turbulențe. Volumul rezervorului ar trebui să fie aproximativ egal cu 10% din volumul circuitului.

1. Supapa de presiune pentru a preveni ruperea țevii atunci când rezervorul de expansiune depășește.
2. Manometru pentru controlul presiunii.
3. Aerisire automată.
4. Aerisire (macarale Mayevsky sau supape conventionale) in punctele superioare ale circuitului (inclusiv in blocajele de circulatie a radiatoarelor cu o conexiune inferioara).

scheme

Este clar că schema specifică a sistemului de încălzire cu circulație forțată este determinată în primul rând de configurația casei. Cu toate acestea, vom oferi, ca exemple, câteva soluții populare.

În această diagramă:

Această schemă este interesantă deoarece permite crearea unui circuit suplimentar la temperatură joasă. Pentru a reduce temperatura, se utilizează o sursă de apă măsurată dintr-o linie dreaptă printr-un termostat și recircularea fluxului de retur.

concluzie

Sperăm că materialul propus cititorului îl va ajuta în proiectarea propriului său sistem de încălzire. În videoclipul atașat, ca de obicei, puteți găsi informații suplimentare. Mult noroc!
