Suportul conductelor - tipuri și caracteristici

Suporturile sunt un element necesar al sistemelor de conducte. De fapt, chiar și conexiunea de cea mai bună calitate a țevii va deveni foarte rapid inutilizabilă dacă structura nu este fixată în siguranță. Apoi, luăm în considerare tipurile de produse care există, modul în care suporturile glisante pentru conducte diferă de conductele fixe și în ce cazuri sunt folosite.

Informații generale

Fiabilitatea conductei depinde de mulți factori, cum ar fi:

• Clima în care este operat sistemul;
• Greutatea sistemului;
• Vibrații externe și multe altele.

Sprijinul este utilizat pentru a reduce impactul negativ al majorității acestor factori.

Cel mai adesea ele sunt utilizate în următoarele industrii:

• Centrale termice atomice și termice;
• Transport de petrol și gaze pe autostrăzi;
• Sisteme de valori tehnologice;
• Tot felul de desene tehnice.

Conform GOST 36 146 88 diametrul produsului poate fi de la 18 la 1620 mm. Tipul de metal pentru ele este selectat în funcție de caracteristicile liniei și de produsul însuși.

Cea mai importantă cerință a materialului este capacitatea de a rezista încărcăturii grele.

Varietăți după tipul de acțiune

Toate tipurile existente de suporturi sunt împărțite în două tipuri - mobile și staționare. Alegerea tipului de piesă depinde de condițiile de funcționare ale liniei și de tipul acesteia. Mai mult, vom afla mai multe despre caracteristicile ambelor tipuri (citiți și articolul "Țevi de rulare: tehnologie și instrumente speciale").

mobil

Aceste elemente sunt utilizate pentru organizarea sistemelor de sol și de suprafață. Între ele și conductele sunt compensatori speciali.

Funcțiile lor principale sunt după cum urmează:

• Reducerea impactului temperaturii instabile asupra țevilor;
• Reducerea diferitelor tipuri de vibrații;
• Reducerea efectelor pierderilor de presiune în interiorul conductelor.

Cel mai adesea, aceste părți sunt folosite în regiunile nordice, care se caracterizează prin schimbări rapide ale temperaturii. Caracteristica principală a elementelor mobile este aceea că sunt capabile să preia numai sarcinile verticale, dar în același timp să nu împiedice deplasarea orizontală a țevilor care apar ca urmare a extinderii temperaturii.

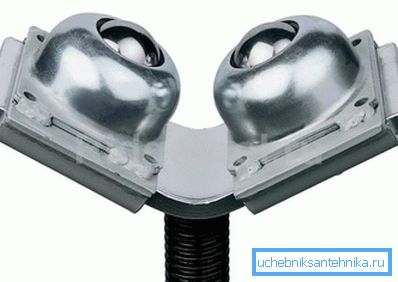

Piesele mobile sunt de mai multe tipuri:

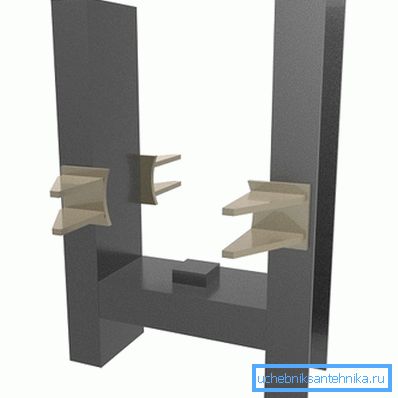

fix

Poate fi folosit atat pentru pavarea terenului, cat si pentru conductele subterane. Deoarece nu este greu de ghicit din nume, ele fixează conductele în poziție verticală și orizontală.

Clasificarea în funcție de caracteristicile constructive

În funcție de tehnologia de instalare și de caracteristicile de construcție, piesele în cauză sunt clasificate în:

• Carcasă sudată;
• Clapeta de fixare;
• Open-cadru;
• baraje;
• Constructii de coturi abrupte curbate.

Apoi, aruncați o privire mai atentă la toate speciile lor.

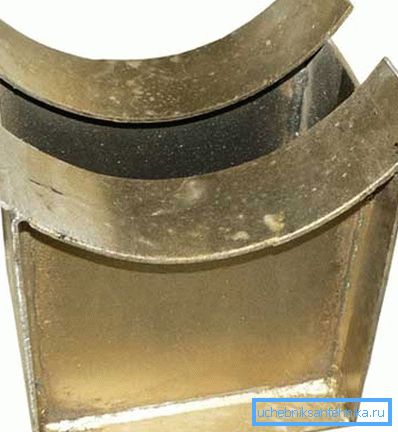

sudură

Produsele sudate se disting printr-o varietate de specii. Sunt mobile și imobile.

Avantajele lor includ:

• Prețul scăzut;
• Instalare ușoară;
• Fiabilitate.

Fiți atenți! Componentele sudate sunt folosite exclusiv pentru țevi de oțel.

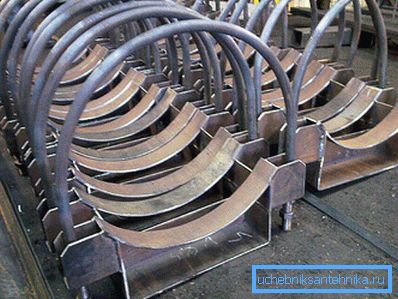

Cleme de corp

Aceste produse pot fi, de asemenea, mobile și nemișcate.

Ele sunt împărțite în două tipuri:

• Cu o clemă rotundă - este permisă aplicarea atât pentru sistemele de oțel, cât și pentru alte tipuri de autostrăzi.
• Cu un jug plat - se aplică numai la comandanții de oțel.

Fiți atenți! Sistemele de buclă, care se disting prin prezența rigidizatoarelor, fac de asemenea parte din clemele corpului.

neambalate

De fapt, aceste produse sunt cleme obișnuite. Ele sunt, de asemenea, mobile și imobiliare. Dacă cei dintâi asigură mișcarea liberă a conductelor, ca urmare a faptului că aceștia sunt de asemenea numiți ghidaje de tip clemă, acestea din urmă sunt atașate la bază prin sudare.

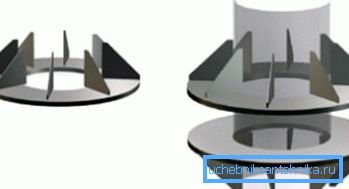

baraje

Suporturile fixe ale scutului sunt utilizate pentru fixarea secțiunilor verticale. Instalarea lor se face prin sudare. Cel mai adesea acestea sunt folosite atunci când treci printr-un perete o conductă.

Structuri de îndoire abrupte

Această parte este instalată sub designul îndoirii. Designul său poate fi atât mobil, cât și nemișcat. Trebuie să spun că aceste produse sunt folosite nu numai pentru autostrăzi, ci și pentru fixarea tuturor tipurilor de echipamente.

Caracteristici de instalare

În primul rând, trebuie spus că este destul de dificil să instalați suporturile corect, prin urmare este mai bine să nu faceți această operațiune cu propriile mâini, ci să o încredințați specialiștilor. Faptul este că, în caz de încălcare a tehnologiei de instalare, consecințele pot fi cele mai neplăcute, deoarece aceste elemente sunt supuse încărcăturii grele de la conducta însăși și fluidele care curg prin ea.

Distanța dintre aceste părți depinde de diametrul conductelor, precum și de tipul fluidului transportat și de tehnologia de instalare a produsului. Această distanță este, de asemenea, un parametru important pe care poate depinde durabilitatea conductei, deci profesioniștii ar trebui să o determine.

Aici, poate, toate principalele puncte care pot fi spuse despre caracteristicile acestor părți ale conductelor.

concluzie

Suporturile destinate conductelor vin într-o mare varietate de modele, deci alegerea depinde de o serie de factori. Cu toate acestea, pentru a asigura funcționarea corectă a structurii, nu numai că piesa trebuie să fie corect selectată într-un fel sau altul, dar trebuie respectate și instrucțiunile de instalare (a se vedea și articolul "Țevi fără sudură: Domeniul de aplicare și procesul de fabricație").

Din videoclipul din acest articol, puteți obține mai multe informații despre acest subiect.
