Suporturi de țevi - tipuri și specificații

22-07-2018
Tuburi

Ieșiți și priviți conductele care vă înconjoară. Este greu să nu observați că sunt în mod necesar susținute de niște suporturi deasupra solului sau la sol. Din acest motiv, este posibilă conectarea elementelor într-un sistem care are o lungime mai mare.

Astăzi articolul va fi dedicat acestui subiect, unde vom analiza suporturile fixe și glisante pentru țevi din izolație cu spumă PU.

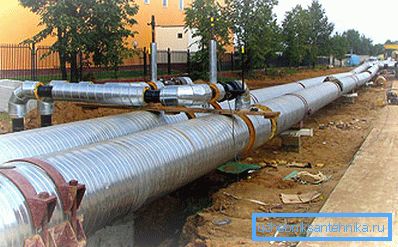

În fotografie - o versiune culisantă a suporturilor pentru țevi în izolație cu spumă

Cunoștințe teoretice

Atunci când se instalează astfel de rețele, este obișnuit să se acorde un rol special compușilor care își pot pierde fiabilitatea, care va fi imediat transferată întregii structuri dacă nu vă ocupați de fixarea rigidă a acesteia.

Selectați principalii factori care influențează puterea sistemului:

  • climatice;
  • masa structurii;
  • vibrații externe.

În același timp, susținerea face posibilă reducerea impactului lor negativ.

De obicei, acestea se regăsesc în organizarea sistemelor:

  • transportul de petrol și gaze;
  • valoare tehnologică;
  • la centralele nucleare și termice;
  • pentru proiecte de inginerie.

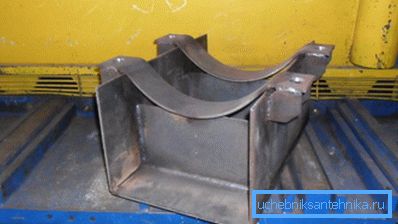

Suport fix pentru țevi de alimentare cu căldură din metal

Caracteristici de instalare

În dezvoltarea unor astfel de structuri se iau în considerare diametrele standard ale conductelor, care conform GOST pot fi de 18-1620 mm. Suporturile sunt de obicei realizate din metal, iar instalarea cauzează adesea dificultăți.

Sfat: este mai bine să oferiți astfel de lucru specialiștilor. În caz contrar, pot apărea consecințe neplăcute datorită calculării incorecte a elementelor structurale care sunt în mod constant încărcate de la sistem și de fluidul care circulă în acesta.

Tehnologia de instalare poate fi diferită, dar există două principale:

  • folosind cleme;
  • folosind echipamente de sudare.

În orice caz, tipul de metal pentru suporturi depinde de caracteristicile sale, iar lucrul principal este capacitatea sa de a rezista sarcinilor mari.

Sfat: între structuri, distanța este calculată pe baza diametrului țevii, a substanței transportate prin ea, a tehnologiei de instalare.

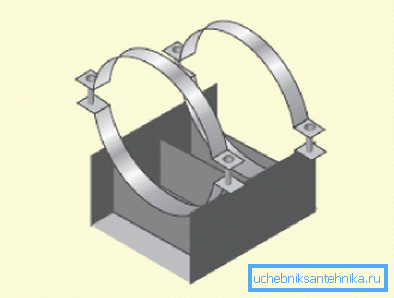

Suporturi glisante pentru țevi conform tipului de clemă GOST

tipuri

Există două tipuri principale de suporturi pentru conducte - mobile (glisante) și fixe. Atunci când alegeți, luați în considerare condițiile de lucru și funcționarea sistemului.

fix
  1. Folosit pentru a crea sisteme sol și deasupra solului.
  2. Designul utilizează compensatori speciali care ajută la reducerea:
  • efect de temperatură;
  • scăderea presiunii interne;
  • vibrații de diferite tipuri.
  1. Funcția lor suplimentară este să fie izolatoare termice.
  2. Cel mai adesea, structurile se găsesc în regiunile nordice ale țării, unde frecvente fluctuații ale temperaturii sunt frecvente.
mobil
  1. Proiectat pentru a compensa sarcinile verticale.
  2. Suporturile nu afectează uzura conductei și nu sporește stabilitatea acesteia atunci când conductele sunt deplasate.
  3. Puteți selecta tipurile principale:
  • bila - permite mișcarea liberă a elementelor sistemului la rotire;
  • primavara - protejati de vibratii;
  • suspendat - folosit pentru structuri orizontale;
  • în mișcare;
  • Sei.

Ultimele două sunt utilizate pentru sisteme care se pot deforma datorită diferențelor de temperatură.

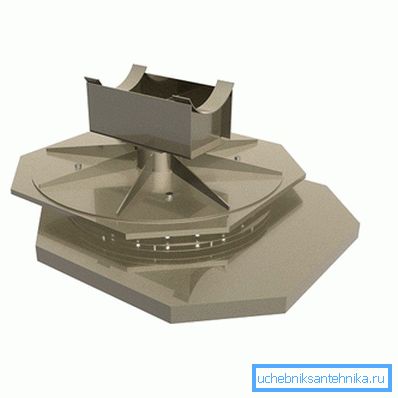

Rulmenți cu bile

clasificare

Suporturile pot fi de asemenea clasificate pe baza caracteristicilor lor de proiectare și a tehnologiei de instalare.

Există astfel de desene sau modele:

  1. Corpul sudat, avantajul căruia este instalarea simplă și prețul accesibil. Ele sunt utilizate pentru structurile din oțel, diferă într-o varietate de soluții tehnologice.

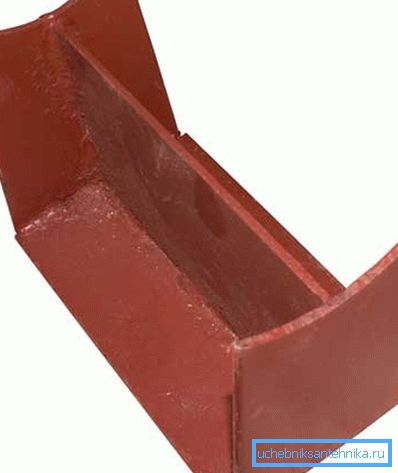

Construcția sudată a corpului
  1. Clemele de corp pot avea un jug rotund și plat (utilizat numai pentru oțel). Primul în plus față de oțel poate fi utilizat pentru structurile de tip preizolat. Acest tip include, de asemenea, construcții de tragere în care nu există rigidizări.
  2. Cleste fără fâșie sau convenționale. Variantele fixe sunt conectate la bază datorită sudării, mobilă asigură mișcarea liberă. Ele sunt numite, de asemenea, hamei de prindere.
  3. Coborâri foarte curbate care sunt montate sub îndoitoarea designului dorit. Folosit pentru fixarea diferitelor echipamente.
  4. Ecranul necesar pentru montarea fiabilă a secțiunilor verticale este instalat prin sudură. Destul de des se montează cu trecerea structurilor prin perete. Ele se referă la tipul fix de produse.

Cu excepția ultimei opțiuni, toate celelalte suporturi pot fi mobile și fixe.

Suport pentru țevi din polipropilenă

Pentru a lucra cu astfel de produse este necesar să folosiți dispozitive speciale, care pot fi:

  • ordinare (standard);
  • cu clip;
  • cu curea;
  • dublu.

De fapt, întreprinderile industriale sunt gata să ofere clienților o gamă largă de produse similare care să satisfacă nevoile de bază.

Un astfel de suport este o clemă sau inel pe un suport din polipropilenă gri sau alb. Poate fi închis sau tip deschis. În principiu, suportul fix pentru țevi din polipropilenă este utilizat pentru a le menține în fabricarea sistemelor de încălzire, furnizarea de apă rece și alimentare cu apă caldă. Suportul pe pereți din diverse materiale este stabilit, un design puternic și durabil.

Instrucțiunile de utilizare sunt simple - în primul rând, ele sunt fixate cu mâinile la suprafață cu un șurub sau ceva similar, apoi este instalată o țeavă. Conform regulilor, acestea trebuie plasate prin fiecare metru sau în funcție de nevoile tehnologice, care depind direct de temperatura mediului de lucru.

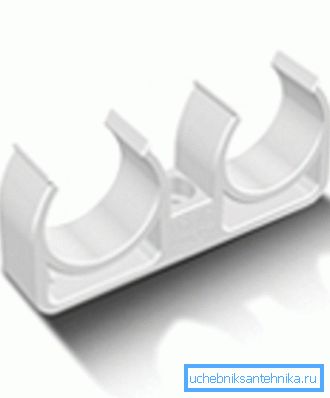

Suport dublu din polipropilenă

Sprijină diferite tipuri și diametre. Versiunile cu o clemă sau o curea mențin conductorul mai fiabil, tip dublu vă permite să fixați două țevi de același diametru.

concluzie

Articolul consideră diferite suporturi pentru țevi care pot fi mobile și fixe. Cu ajutorul lor, este posibil nu numai să se reducă dependența sistemelor de influența externă, dar și să se faciliteze instalarea (a se vedea aici cum se construiește un coș pentru un cazan pe gaz).
