Țeavă din tablă - producție în 3 etape pe cont propriu

In ciuda numeroaselor semifabricatelor din tablă diferite, care sunt vândute în supermarket-uri de construcții, uneori, atunci când instalați jgheaburi, ventilație sau alte sisteme de inginerie similare, este necesar pentru a instala elemente de configurare sau dimensiuni neregulate. Deoarece mulți maeștri de pe piața internă sunt interesați de modul de a face o țeavă de la o cutie cu mâinile.

Caracteristicile materialului utilizat

Înainte de a începe lucrul, se recomandă să vă familiarizați cu atenție cu caracteristicile materialului din care urmează să fie construită conducta. Tin este o foaie obișnuită de oțel cu o grosime de 0,1 până la 0,7 mm. Se formează prin laminarea succesivă a piesei de prelucrat prin rolele laminorului.

Totuși, prelucrarea nu se termină acolo. Pentru a proteja foaia rezultată de efectele coroziunii, este necesar să o acoperiți cu un strat de altă substanță care nu se oxidează în aer.

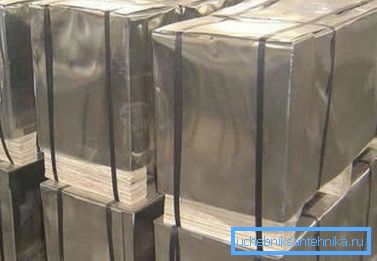

Ca rezultat finit plăcile de oțel alimentate de depozitare a produsului, a căror lățime în conformitate cu GOST 51,2-100 cm poate fi acoperit cu un strat de zinc ultrasubtire, crom sau staniu.

Fiți atenți! Materialul este foarte plastic, ceea ce îi permite să fie procesată acasă. Pe de altă parte, atunci când aranjați rigidizări, puteți obține o structură care nu este inferioară rezistenței la oțel gros.

Având în vedere că prețul de staniu este, de asemenea, scăzut, este adesea folosit pentru a face mai multe părți diferite de formă complexă.

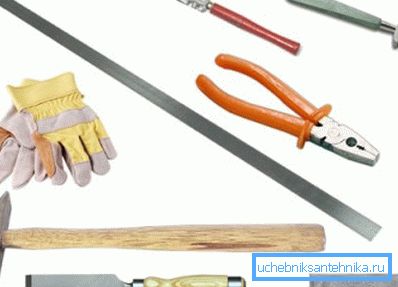

Instrumente necesare

Pentru tăierea și îndoirea foilor de tablă nu trebuie să depuneți prea multe eforturi. Cu toate acestea, este util să echipăm cu unelte și dispozitive speciale, o listă a cărora este prezentată în tabel.

Procesul de lucru

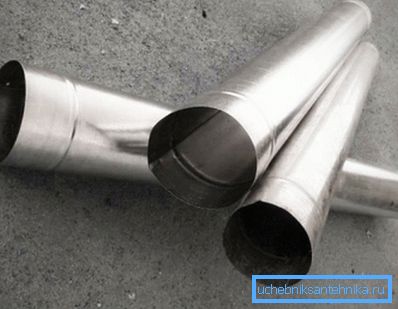

Să începem să facem o țeavă din tablă cu mâinile noastre.

Întregul proces poate fi împărțit în mai multe etape principale:

1. Pregătirea. Acestea includ marcarea produsului și tăierea plăcilor individuale dintr-o bucată de tablă.
2. De turnare. În această etapă are loc formarea inițială a unei țevi circulare.
3. Conectează-te. Aici este necesar să coaseți în final piesele în produsul finit.

Luați în considerare fiecare dintre ele în detaliu.

Etapa 1. Preparare

Înainte de a începe să fabricați țeava de staniu, ar trebui să marcați și să tăiați dimensiunea dorită a unei bucăți mari de staniu. (Vezi și Tuburile de evacuare: Caracteristici.)

Instrucțiuni complexe nu sunt necesare aici, totul este foarte simplu:

• foaia este plasată pe o suprafață plană (bancă de lucru sau podea);
• o lungime egală cu lungimea țevii viitoare se măsoară de la marginea superioară (marcajele pot fi făcute cu un marcator sau cu un marker special);
• apoi prin marcaj cu ajutorul unui pătrat se trasează o linie perpendiculară pe marginea superioară a foii;
• pe marginea de sus și de jos linia lățimii incizată a piesei, care este lungimea circumferința țevii (și pentru acest parametru trebuie să adauge 15 mm pentru aranjarea îmbinării);
• Toate semnele sunt legate, după care liniile rezultate sunt tăiate.

Sfat! Cunoscând diametrul țevii, puteți calcula cu ușurință circumferința (lățimea piesei de lucru) utilizând formula binecunoscută L =? Unde? - 3.14, D - diametrul părții viitoare.

Etapa 2. Formarea

După primirea semifabricatului, este necesar să se formeze un profil circular al viitoarei conducte.

Aici lucrarea se face după cum urmează:

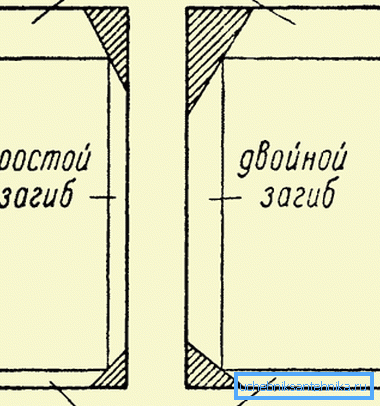

1. Linie marcată pentru falduri. Lățimea sa este de 0,5 cm pe o față și de 1 pe cealaltă. Plăcile sunt îndoite la un unghi de 90 de grade față de planul foii de tablă. Pentru a face acest lucru, puteți folosi un colț de oțel și un ciocan.

O foaie de tablă este așezată pe marginea mesei cu o deplasare la lungimea dorită, apoi cu o lovitură de ciocan de cauciuc marginea sa este ușor îndoită. La sfârșitul lucrării, ar trebui să fie în strânsă legătură cu planul inferior al unghiului.

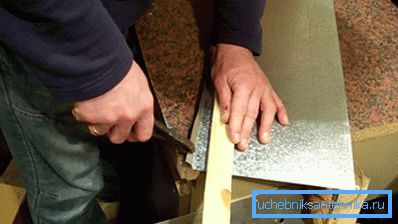

Lucrul ar trebui să se facă uniform pe toată lungimea piesei de lucru. Pentru a facilita procedura, puteți utiliza clești.

1. Apoi, pe centimetru ori, o altă îndoire este făcută în forma literei G. Partea superioară (lățimea ei trebuie să fie de 0,5 cm) trebuie făcută paralel cu foaia de tablă. Este de dorit să faceți un marcaj pentru această îndoire în avans.

1. La sfârșitul lucrului cu faldurile, mergeți la locul de muncă pe conducta însăși. Pentru aceasta, se utilizează o parte rotundă pre-stocată. După ce ați pus o coală de tablă, este necesar, cu ajutorul unui ciocan, să-i dați o formă rotunjită. Acest lucru ar trebui să se facă treptat pe întreaga lungime a foii, până când se vor întâlni marginile îndoite.

Pasul 3. Docking

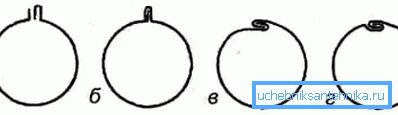

Rămâne doar să combinați marginile și să fixați cusătura. Pentru aceasta, secțiunea orizontală a pliului mai mare se îndoaie, închizând marginea opusă. Apoi, cusătura proeminentă se înclină spre planul conductei cu ajutorul unui ciocan.

Îndoirea trebuie făcută în direcția opusă plierei în formă de L, altfel apa poate ajunge sub cusătura și, prin urmare, în spațiul interior al țevii.

Sfaturi utile

Atunci când lucrați cu staniu, este recomandabil să luați în considerare următoarele aspecte:

1. Va fi mult mai confortabil să lucrați cu foarfece metalice dacă atașați o bucată de piele la unul dintre mânere., care este purtat pe degete.
2. Tăiați marginea, este de dorit să procesați avionul din vechea cârpă pentru un ferăstrău pentru metal. Acest lucru va salva tăietura de la bavuri, care pot fi rănite.

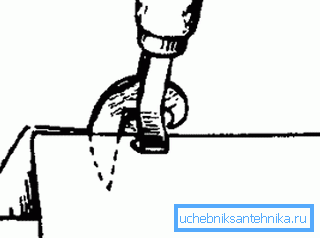

3. Pentru a scurta tubulatura de ventilație terminată se poate utiliza un deschizător de cutii.

concluzie

Procesul de fabricare a țevilor din tablă este destul de simplu, astfel încât, dacă este necesar, puteți face cu ușurință partea necesară. În mod similar, este posibilă proiectarea unei cutii pentru țevi. Mai multe detalii despre acest lucru pot fi găsite în videoclipul din acest articol.
