Tehnologie de sudare cu arc manual

Deținerea tehnicilor de sudura cu arc este considerată obligatorie pentru un meșter care acționează în mod independent în tehnica sudurii (inclusiv studiul tuturor subtilităților și caracteristicilor acestui proces). O îmbunătățire continuă a acestor tehnici îi va permite să efectueze o varietate de operațiuni legate de îmbunătățirea unei case de țară.

Tehnologia de sudare a țevilor prin sudură manuală cu arc (utilizată, printre altele, atunci când se lucrează cu produse din țevi) cuprinde o serie de subtilități care necesită o atenție deosebită. Atunci când le stăpânim, trebuie să ne amintim mereu că, în timpul lucrărilor de sudură, se acordă o mare importanță respectării cerințelor GOST, care reglează tipul de electrozi utilizați, precum și diferențierea tipului de suduri care se formează.

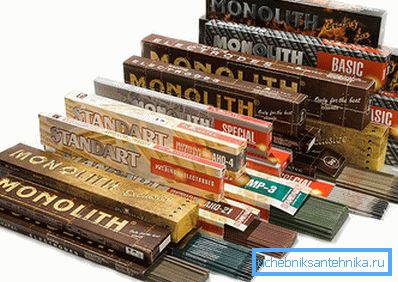

Selecția electrodelor

În primul rând, tehnica de sudare a țevilor implică utilizarea de electrozi specifici, care sunt o tijă metalică cu un tip special de acoperire. Scopul funcțional al unei astfel de acoperiri este de a forma, în timpul sudurii, o peliculă de protecție a unei structuri date (așa-zisa zgură) care împiedică azotul și oxigenul din aer să intre în cusătura.

Diferitele tipuri de electrozi sunt concepute pentru a efectua o anumită gamă de sarcini și, în funcție de tipul de material de protecție, sunt împărțite în următoarele clase:

• cu acoperire celulozică utilizată pentru sudarea țevilor cu diametru mare;
• electrozi cu folie de rutil utilizată la formarea sudurilor de filet, precum și la pregătirea așa-numitelor cleme;
• cu o acoperire combinată (rutilă-celuloză) utilizată la prepararea îmbinărilor sudate complexe.

Alegerea acestui tip de acoperire de protecție este strict reglementată și depinde de numeroși factori (inclusiv modul de funcționare a echipamentului de sudare). Rețineți, de asemenea, că utilizarea de electrozi, care nu îndeplinesc natura operațiunilor de sudare efectuate, afectează în mod semnificativ calitatea sudurilor.

Echipamente și moduri de funcționare

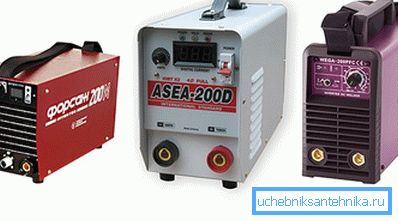

Pentru organizarea lucrărilor de sudură în condiții interne (inclusiv atunci când se montează conducte), de regulă se utilizează fie redresoare speciale de transformatoare, fie invertoarele lor mai complexe de modificare.

În orice variantă de realizare, aparatul de sudură trebuie să aibă mai multe moduri de funcționare, alegerea care depinde de tipul de electrozi utilizate și pe gradul și grosimea metalului sudat. Calitatea sudurii, care determină fiabilitatea conexiunii țevilor, depinde în cele din urmă de alegerea modului de sudare.

Sfat! Punerea în aplicare a modului de sudare recomandat de GOST se realizează prin selectarea electrozilor cu diametrul necesar și stabilirea valorilor optime ale valorilor rezistenței și tensiunii curente care acționează în arcul electric.

Toate datele privind acești parametri pot fi găsite în secțiunile relevante ale GOST privind sudarea produselor metalice din țevi cu un diametru specific.

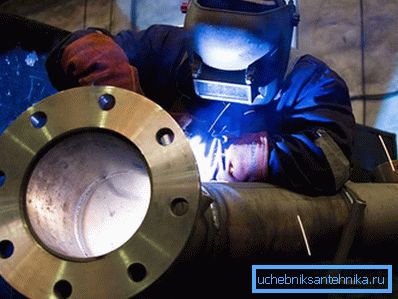

Arc sudare caracteristici

Esența acestui proces constă în formarea echipamentului de sudare în zona de contact a arcului electric, sub influența căruia se topește tija electrodului. Când acest picăturile de metal în zgură cu materialul înveliș topit amestecat spații libere se, după care zgura este observată în lichidul barbotare sudate.

Caracteristicile sudării cu arc se manifestă în următoarele puncte importante:

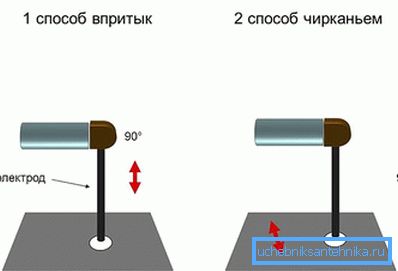

• aprinderea arcului de lucru are loc în momentul în care capătul electrodului atinge doar ușor suprafața contactului sudat;
• atunci când se lucrează cu produse din țevi, este necesar să se monitorizeze îndeaproape lungimea arcului, deoarece dimensiunea plicului de gaz care protejează zona de sudură de intrarea aerului depinde de acest parametru;
• pentru a topi uniform metalul de-a lungul cusăturii, mișcarea capătului electrodului de-a lungul zonei sudate trebuie să fie cât se poate de lină și uniformă;
• Grosimea fuziunii metalice pe cusătura este determinată de marca produselor tubulare și este reglată prin mișcări ușoare de alunecare a electrodului dintr-o parte în alta pe toată durata sudării întregului cusătură.

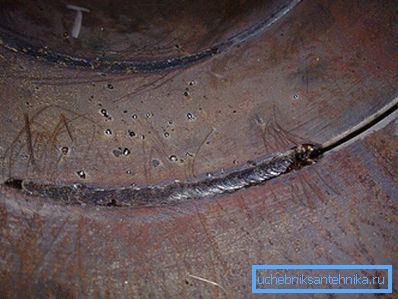

Sfat! Atunci când se îmbină semifabricate cu diametru mare cu pereți groși, trebuie create atât cusături externe, cât și interne.

Procedura de sudare

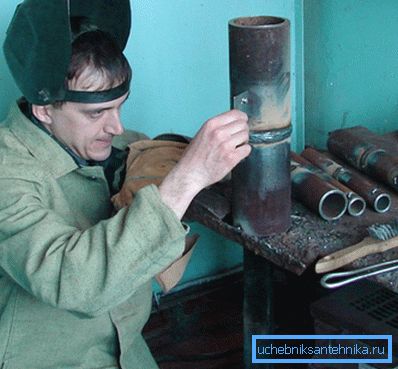

Înainte de începerea lucrărilor de sudură, este necesar să se realizeze toate măsurile pregătitoare prevăzute în regulamente, care includ:

• curățarea suprafeței pieselor de prelucrat din resturile de murdărie și grăsime produse prin proceduri standard;
• alinierea țevilor la joncțiune într-un fel sau altul (prin așezarea sub ele a barelor mici de lemn de grosime adecvată, de exemplu);

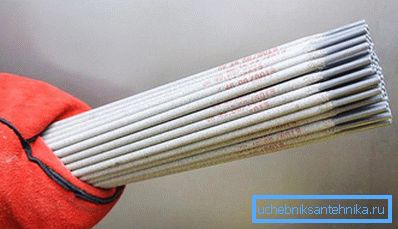

• selectarea modului de sudare dorit, precum și a electrozilor potriviți pentru aceste scopuri.

Sfat! Există mai multe moduri de a fixa țevile, care diferă în lățimea zonei sudate, precum și în tipul de îmbinare obținut. În cazul în care luăm în considerare (la sudarea conductelor unei conducte), este de preferat să folosiți îmbinarea clasică "capăt-la-capăt", care permite marginile de fierbere de-a lungul întregii zone a conexiunii lor.

Înainte de a începe lucrările, trebuie mai întâi să porniți unitatea de sudură cu un cablu deja atașat la el, echipat cu un suport electrod și apoi fixați contactele de împământare pe piesele de prelucrat.

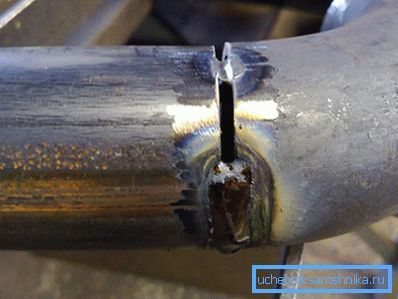

Dupa aceasta se aplica cateva suduri scurte in jurul circumferintei pieselor asamblate, asigurand fixarea finala a pozitiei lor relative, dupa care va fi posibil sa se procedeze la sudarea directa folosind regulile binecunoscute (vezi "Caracteristicile sudarii cu arc").

În timpul lucrului este întotdeauna necesar să rețineți că îmbinările conductelor trebuie să fie sudate în mod continuu (fără oprire) cu control simultan al constanței vitezei de mișcare a electrodului.

Numărul de suduri aplicate în timpul sudării depinde de grosimea peretelui însuși; în același timp, prima cusătura principală este considerată de bază. După aplicarea sa, este necesar să se verifice calitatea compusului rezultat și apoi să se desprindă zgura formată pe suprafață cu un ciocan metalic. Rețineți că ultima cusătură trebuie aplicată cât mai uniform posibil.

În concluzie, amintim că atunci când lucrați cu echipamente de sudură este necesar să folosiți o mască protectoare și un costum special fabricat din țesături dense care protejează în mod fiabil părțile expuse ale corpului de picăturile metalice topite accidental care cad pe ele.

video

Acest videoclip arată cum se introduce o țeavă într-o țeavă cu același diametru:
