Țevi 100x100x4: producție, utilizare, documente de

Care este greutatea specifică a unei țevi 100 la 100 cu 4 milimetri? Cum se face și în ce scop este folosit? Există documente de reglementare care reglementează producția sa? Să încercăm să răspundem la aceste întrebări.

standard

Pentru a începe, aflați care ar trebui să fie conducta noastră conform GOST.

Iar aici suntem imediat asteptati de o surpriza:

• În general, țevile de profil din oțel trebuie fabricate în conformitate cu cerințele tehnice stabilite în GOST 13663-86. Documentul conține o listă a tehnologiilor de producție utilizate și a oțelului utilizat în acest caz.
• GOST 8639-82 suplimentează documentul anterior: conține o gamă de tuburi pătrate fără excepție.

Care este surpriza? Și faptul că al doilea document pentru mărimea 100x100 oferă versiuni cu grosimea pereților de 6,0, 7,0, 8,0 și 9,0 milimetri.

O căutare suplimentară în documentația de reglementare ne conduce la o concluzie neașteptată: un produs cu parametrii de 100x100x4 nu este nici măcar o conductă, dar (cităm) un profil pătrat închis, din oțel, pentru structurile de construcție. Și reglementează fabricarea (și condițiile tehnice și a gamei) un document complet diferit - GOST 30245-2003.

Util: acest standard nu se aplică numai profilurilor pătrat, dar și profilurilor dreptunghiulare. Dimensiunile maxime prevăzute pentru acestea sunt de 350x300 și 400x200.

sortiment

Sortimentul oferit în GOST conține, printre altele, greutatea specifică a unei țevi pătrate 100x100x4. De fapt, să oferim o descriere a mai multor dimensiuni standard de profile standard conținute în standard (a se vedea și articolul Profil țeavă 100x100: caracteristici principale și caracteristici aplicații).

Evident, pentru a utiliza acest tabel pentru a calcula greutatea unei țevi de 100x100x4 de o anumită lungime, trebuie să înmulțiți masa unui contor cu lungimea sa liniară. Spunem că 24 de metri de funcționare vor cântări 24 x 11,73 = 281,52 kg.

Pentru a recalcula o tonă de oțel pe metru, va trebui să efectuați operația inversă - împărțiți 1000 kg cu 11,73 kg / m; rezultatul în acest caz va fi de 85,25 m.

cerinţe

Hai să aflăm ce cerințe GOST 30245-2003 impune produselor fabricate în conformitate cu aceasta:

• Documentul conține cerințe privind compoziția și calitatea oțelului utilizat în producție. Lista completă este destul de mare; printre altele, documentul indică faptul că gradul de oțel trebuie indicat pe cererea de livrare.

• Curbura profilului în ambele planuri nu trebuie să depășească 1 mm pe metru liniar.
• Răsucirea profilului solid nu poate fi mai mare de 0,5 mm / metru liniar +2 mm pe întreaga lungime.
• Convexitatea și concavitatea pereților nu trebuie să depășească 1% din dimensiunea nominală.
• Capetele sunt tăiate dreptunghiulare.
• Abaterile permise de dimensiunea nominală sunt determinate de valoarea sa.

• Profilele sunt livrate cu o lungime de 4 - 12 (în acord cu clientul - 4 - 13) metri. Lungimea poate fi neatinsă, dimensională și multidimensională; în ultimele două cazuri, este permisă o abatere de cel mult +60 mm.
• Aparențele, crăpăturile și riscurile adânci la suprafață sunt inacceptabile. Sunt permise defecte minore (rugozitate, zgârieturi etc.), dar numai dacă nu conduc produsul peste limitele abaterilor maxime admise.
• Din punct de vedere al tehnologiei de producție, toate profilele care corespund acestei GOST sunt electroseldate și, conform textului documentului, cusăturile pot fi sudate numai de curenți de înaltă frecvență. Cusătura trebuie să fie amplasată la o distanță de cel puțin 4t de colț, unde t este grosimea peretelui.
• După sudare, cusătura longitudinală este curățată în afara burrului (care se ridică deasupra planului topiturii solidificate). Bratele rămase nu se pot ridica deasupra suprafeței cu mai mult de 0,5 mm, cu un perete de până la 4 mm și 1 mm cu o grosime mai mare.
• În cele din urmă, diferența principală dintre profiluri și țevi: întrucât nu sunt utilizate pentru transportul lichidelor și gazelor, sunt permise secțiuni ne-sudate ale cusăturii longitudinale. Lungimea acestora nu trebuie să depășească 50 mm pe metru de drum, în timp ce lungimea unei secțiuni nedepășite nu poate depăși 20 mm.

Pentru a clarifica: este permisă corectarea defectelor cu propriile mâini, folosind sudarea manuală cu arc. Cusătură re-sudată este curățată de zgură și debavurată.

producere

Din nou: toate produsele fabricate în conformitate cu GOST 30245-2003 sunt electro-sudate, realizate din sticlă rotundă sudată de curenți de înaltă frecvență prin turnare în role.

Pe scurt, procesul arata astfel:

• Materia primă pentru producție este benzi - o bandă de oțel livrată în rulouri. Se învârte în bobină cu cusături transversale fierbinți pentru a asigura continuitatea producției.
• Următoarea etapă este formarea prin role a unui bilă rotundă. Trecând mai multe role cu role, banda este rulată într-un tub - încă deschis.
• Apoi conducta este sudată. Curenții turbionari de înaltă frecvență încălzesc zona de sudură până la punctul de topire. Această metodă de sudare diferă în mod favorabil de alternativele - arc într-un mediu de argon și sudare prin fascicul de electroni - la o viteză mare; acest lucru asigură un cost redus și, în consecință, un preț rezonabil de vânzare cu amănuntul.
• Bilele rotunde trec rolele care formează un profil pătrat.
• Ultima etapă este tăierea profilului nesfârșit în segmente cu lungimea necesară, trecerea controlului și mutarea produsului finit în depozit.

cerere

Instrucțiunile pentru alegerea domeniului de utilizare a produselor rezultă direct din descrierea standardului prin care sunt produse profilele pătrate. Ele sunt folosite în construcții ca elemente constructive care trebuie să aibă o rigiditate considerabilă, cu o greutate minimă.

Aici trebuie să faceți o mică diminuare lirică și să explicați diferența dintre proprietățile operaționale cheie ale țevilor circulare și în formă.

• Profilul rotund asigură o secțiune transversală maximă, cu o suprafață minimă a peretelui. Evident, va fi foarte benefic pentru transportul de lichide și gaze.

Consecință practică: suprafața minimă a pereților va asigura rezistența maximă la tracțiune la grosimea fixă. Acesta este motivul pentru care toate conductele de petrol și gaze, presiunea în care se ridică la sute de atmosfere - este rotundă.

• Secțiunile pătrată și dreptunghiulară, pe de altă parte, asigură o rigiditate maximă.

Din cauza a ce?

Să facem o mică demonstrație vizuală:

1. Ridicați conducătorul unui student de oțel.
2. Puneți-o pe marginea mesei, astfel încât jumătate din riglă să se afle pe partea exterioară a tablei.
3. Fixați marginea care se află pe masă și apăsați ușor pe capătul liber al riglei. Sa aplecat, nu-i așa?
4. Acum puneți această linie pe margine și repetați experimentul. Rezultatul este un pic previzibil, nu? Aplicând cel mai mare efort posibil, nu veți produce cea mai mică deformare.

Dacă forța de încovoiere este orientată perpendicular pe fiecare parte a țevii, cei doi pereți vor fi în rolul unei astfel de rigle. Rigiditate maximă cu greutate minimă, nu uitați?

Prin urmare, aplicațiile tipice:

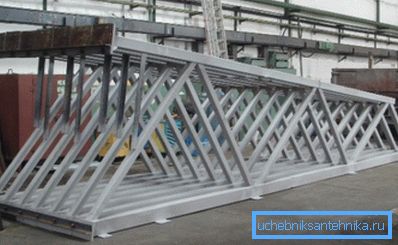

• Rafturi de copertine, bariere rezistente la vânt, stații de autobuz.
• Grinzi de rulment de clădiri prefabricate rezidențiale, industriale și administrative.
• Pantele metalului rulant, proiectate pentru o sarcină semnificativă de lucru.

concluzie

Sperăm că materialul oferit în atenția cititorului va fi util.

Dacă orice întrebări rămân fără răspuns - poate că va fi în videoclipul atașat în acest articol. Succesele în construcții!
