Țevi 160-160: prezentare detaliată și domeniu de aplicare

Profilele de țeavă sunt foarte diferite de "omologii rotunzi". Forma dreptunghiulară, pătrată sau ovală face imposibilă utilizarea acestora, de exemplu, o conductă de canalizare sau de canalizare, dar deschide o serie de alte posibilități. În special, marginile plate le permit să fie utilizate pentru construcția de cadre pentru diferite structuri.

Cerințe de reglementare pentru tubul de profil

Chiar dacă conducta va fi utilizată în scopuri de afaceri și toată munca va fi făcută manual, nu va fi în imposibilitatea de a se familiariza cu standardele.

Puteți selecta mai multe astfel de documente simultan legate de caracteristici, reguli de etichetare, procesul de producție și de stocare a unei conducte pătrate:

• GOST 8639-68 - documentul prezintă intervalul pe conductă pătrată, specifică regulile de etichetare și cerințele de bază pentru dimensiunile geometrice;
• GOST 8639-82 - conține aceleași date cu modificări minore;
• GOST 30245-2003 - ultimul document de reglementare, care a combinat datele nu numai printr-o conductă cu un pătrat, dar și cu o secțiune dreptunghiulară. În plus, în mixul de produse au apărut noi dimensiuni, care nu se găseau în documentele din anii anteriori. Pe lângă caracteristicile geometrice, greutatea conductei este indicată și în mixul de produse, de exemplu, greutatea unei țevi în formă de 160x160x6 este de 28,29 kg / metru. m.

Cerințe pentru caracteristicile geometrice

Profilele de conducte sunt adesea folosite ca structuri portante, prin urmare, respectarea geometriei secțiunii de-a lungul întregii lungimi joacă un rol deosebit de important.

În consecință, cerințele sunt destul de dure:

• unghiul dintre pereții conductei trebuie să fie egal cu 90 °. Eroarea maximă este de 1,5?

Fiți atenți! Dacă secțiunea transversală a conductei este foarte diferită de pătrat, va fi mai rău să rezistă deformării răsucite. Acest lucru poate afecta puterea structurii în ansamblu.

• curbura admisibilă a suprafeței conductei este de 1 mm / 1 m lungime, pe baza acestei limitări se calculează curbura totală admisibilă pe întreaga lungime;
• torsiunea admisă se calculează folosind formula 2 mm + 0,5 mm • L, unde L este lungimea întregii țevi;
• în plus, perpendicularitatea tăieturii este controlată. Adică lungimile pe toate fețele trebuie să fie aceleași (abaterea în lungime este permisă până la +60 mm pentru conductele cu lungimi multiple și multiple);
• grosimea peretelui trebuie să se potrivească cu foaia din care a fost creată conducta. Acest parametru influențează puternic greutatea, astfel încât greutatea țevii 160x160x6 este de 28,29 kg / bar. m, dar cu o creștere a grosimii de numai 1 mm, această cifră crește deja la 32,31 kg / bar. m.

Fiți atenți! Mai exact, greutatea conductei poate fi determinată folosind calculatoare speciale online. Deci, puteți lua în considerare nu numai geometria secțiunii, ci și materialul din care este fabricată conducta.

O atenție deosebită este acordată razei de rotunjire. Standardul prevede că raza de curbură nu trebuie să depășească dublul grosimii metalului.

Desigur, există o anumită toleranță la această întrebare, intervalul de valori admisibile ale razei de curbură depinde de grosimea peretelui:

• la o grosime mai mică de 6,0 mm, valoarea razei de curbură ar trebui să se situeze în intervalul de la 1,6 la 2,4 grosimi de metal;
• la o grosime de 6,0 - 10,0 mm, raza nu trebuie să depășească 2,0 până la 3,0 grosime a peretelui;
• dacă grosimea depășește 10 mm, atunci valoarea razei poate fi cuprinsă între 2,4-3,6 grosime metalică.

În ceea ce privește înălțimea secțiunii, dacă nu depășește 100 mm, toleranța este de ± 0,8%. Dacă dimensiunea profilului este mai mare de 100 mm, eroarea nu trebuie să depășească ± 1% (valoare minimă ± 0,5 mm).

Cerințe tehnologice

Pe lângă respectarea exactă a dimensiunilor geometrice, conducta de profil trebuie să îndeplinească alte criterii. Astfel de indicatori precum calitatea tăieturii, localizarea sudurii și rezistența acesteia sunt verificate în mod necesar.

Fiți atenți! În ceea ce privește calitatea tăieturii, atunci există o imagine a prezenței burților. Astfel încât clientul nu trebuie să le curețe cu propriile mâini, acestea sunt îndepărtate chiar și în fabrică.

În mod special atent controlate sudură, pentru că, în teorie, acesta este cel mai periculos loc în conductă. În caz de sudare incompletă, nerespectarea tehnologiei de sudură, țeava poate pur și simplu să explodeze sub sarcină.

Pentru a evita acest lucru, trebuie să urmați aceste reguli:

• Sudura trebuie să fie amplasată departe de aripile conductei. Distanța minimă este de 4 ori grosimea metalului;
• este permisă lipsa penetrării (adică locurile în care marginile cusăturii nu corespund). Până la 50 mm de penetrare incompletă este permisă pentru o lungime de 1 m, dar lungimea maximă a unei astfel de secțiuni este limitată la 20 mm;

• rezistența la tracțiune a cusăturii ar trebui să fie de 95% din rezistența metalului din care este realizată conducta. Costul erorii poate fi prea mare;
• astfel încât sudura să nu interfereze cu instalarea, o bruiaj este scos din ea (numai în exterior). Dacă grosimea peretelui nu depășește 4 mm, atunci cusătura nu trebuie să se ridice deasupra metalului cu mai mult de 0,5 mm, cu o grosime mai mare de 4 mm, adâncimea admisă crește la 1,0 mm.

De asemenea, la etapa de acceptare, se efectuează o inspecție pur vizuală a suprafeței metalice. Nu este de dorit ca metalul să aibă serifi adânci, un strat gros de scală sau rugină. Aceste fenomene sunt permise, dar nu trebuie să afecteze grosimea la curățarea conductei. Instrucțiuni mai detaliate privind controlul calității sunt incluse în standardul propriu-zis.

Alegerea materialului pentru conducta de profil

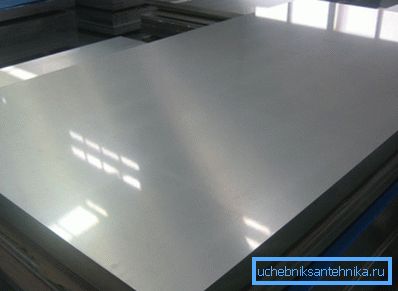

Materia primă pentru o țeavă pătrată este din tablă, aceasta este cerința principală a GOST 30245-2003.

În ceea ce privește materialul, alegerea este între diferite grade de oțel, cele mai des utilizate:

• oțeluri de construcție;
• oțeluri slab aliate;
• carbon;
• scop general.

Criteriul principal pentru alegerea materialului sunt condițiile de funcționare ale țevii.

Exemple de utilizare a unei țevi pătrate

Datorită rezistenței ridicate, țevile de profil au făcut o concurență demnă pentru canalele obișnuite și grinzile I. Acest lucru este facilitat de greutatea redusă a unei astfel de conducte, deoarece greutatea țevii de profil 160x160x5 este de 23,83 kg / coloană. m.

Cel mai adesea, oțelul secțional este folosit ca un cadru pentru structurile ușoare, de exemplu, hangare, sere, stilouri pentru animale etc. Mărimile mici pot fi utilizate cu succes pentru construirea de șoproane elegante și durabile, copertine, garduri pe casele de vară.

Dimensiuni mai mari sunt utilizate pe scară largă în PGS. De exemplu, un tub pătrat cu o secțiune transversală mare poate acționa ca un cofraj permanent. Ca urmare, se economisește timp pentru construcția unui coș de lemn obișnuit, iar puterea structurii este mărită.

Rezumând

Țevi de profil - materiale de construcție destul de populare. Datorită proprietăților de înaltă rezistență, ele pot fi utilizate în mod eficient nu numai în construcții particulare, ci și în amestec de nisip și pietriș (vezi și articolul Prub PE - caracteristici materiale și diverse opțiuni de montare).

Informațiile din articol vă vor ajuta să faceți o impresie generală despre conductele pătrate și să determinați alegerea mărimii.

Videoclipul din acest articol prezintă principalele etape ale producției unei conducte pătrate.
