Țevi de polipropilenă pentru încălzire: 5 etape de instalare

Începătorii care nu au suficientă experiență practică, atunci când decid asupra alegerii anumitor tehnologii pentru proiectarea unui sistem de control al climatizării, se întreabă dacă pot fi utilizate țevi din polipropilenă pentru încălzire. Un răspuns lipsit de ambiguitate poate fi obținut numai prin citirea materialului afișat mai jos.

Caracteristici polimerice

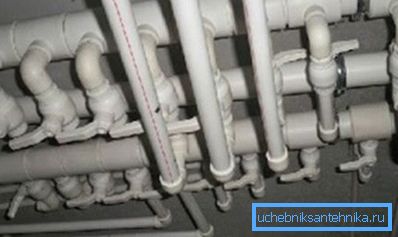

În primul rând, trebuie remarcat faptul că acest tip de plastic, ca oricare altul, este excelent pentru transportul unui mediu lichid, care este agentul de răcire în sistemul de încălzire a încăperii.

În plus, încălzirea țevilor din polipropilenă are multe avantaje care disting această soluție în mod favorabil pe fondul alternativelor existente.

Acestea includ:

1. Procedură de instalare ușoară. Țevi din polipropilenă pentru încălzire sunt unite prin lipire. Această tehnologie, spre deosebire de sudarea pieselor din oțel, nu provoacă dificultăți chiar și pentru un maestru novice și nu necesită implicarea unor specialiști din partea lor, prețul căruia serviciile sunt destul de mari.

1. Polipropilena, fiind unul dintre tipurile de plastic, nu se oxidează în aer, deoarece sistemul de încălzire al țevilor din polipropilenă nu este absolut coroziv. Acest lucru prelungește foarte mult viața sa.
2. Pe suprafața interioară a conductelor, datorită netezimii excepționale a plasticului, nu există depuneri de săruri minerale dizolvate în apă.. Prin urmare, chiar și după mulți ani, capacitatea sistemului de încălzire și, în consecință, eficiența acestuia nu vor scădea.
3. Țeavă de polipropilenă pentru încălzire, în ciuda flexibilității, are rezistență mecanică ridicată. Aceasta înseamnă că rețeaua de încălzire a aerului din interior construită din acest tip de polimer poate rezista la temperatura ridicată a mediului de transfer de căldură și la presiunea crescută a fluidului circulant.
4. Schema de încălzire proiectată și proiectată corespunzător din țevi din polipropilenă, datorită ratei ridicate de curgere a fluidului, diferă în eficiența sporită în comparație cu încălzirea din metal.
5. Costul scăzut estimat pentru instalarea sistemului de încălzire face posibilă economisirea.

Sfat! Având în vedere faptul că conductele de încălzire din polipropilenă sunt ușor de sudat una cu cealaltă cu propriile mâini, puteți proiecta cu ușurință rețeaua de alimentare cu apă necesară pe cont propriu, reducând în continuare costurile.

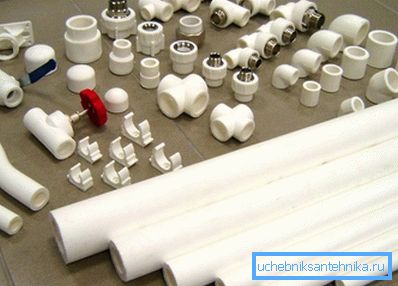

Selectarea materialelor

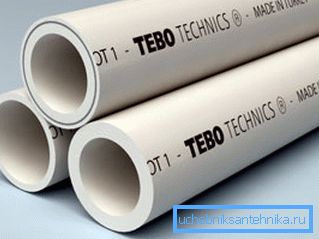

Există diferite tipuri de țevi din polipropilenă. Dar nu toate soiurile sunt potrivite pentru alimentarea cu apă și pentru încălzire. Toate caracteristicile tehnice necesare sunt reflectate în GOST R 52134-2003.

Acest document indică, de asemenea, diametrul țevilor de polipropilenă pentru încălzire - masa din acesta vă permite să alegeți tipul corect de piese în funcție de temperatură, presiune și tipul de căldură.

Marcarea țevilor din polipropilenă va ajuta la diferențierea diferitelor părți polimerice: tipurile de materiale PN 20 și PN 25 sunt adecvate pentru încălzire. Plasticul utilizat pentru fabricarea lor face posibilă transportul lichidului a cărui temperatură este de 90 de grade Celsius (standardul prevede, de asemenea, un exces pe termen scurt al acestui parametru cu 10 grade) .

Numerele după marcarea literei indică faptul că presiunea lichidului de răcire în sistemul de încălzire poate fi de 20 sau de 25 de ori mai mare decât atmosferic.

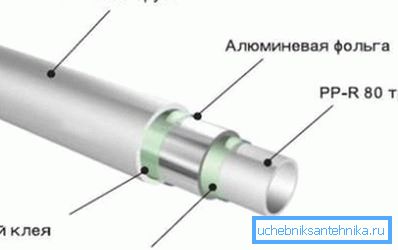

Este mai bine să se utilizeze țevi și fitinguri din polipropilenă pentru încălzire, cu eticheta PN 25. Aceste produse sunt întărite cu o folie de metal subțire, ceea ce conferă rețelei de transport de apă o fiabilitate suplimentară.

Indiferent dacă instalați o nouă rețea de încălzire a spațiului sau o înlocuire banală a conductelor, înainte de a le achiziționa, trebuie să vă asigurați calitatea:

• produsul trebuie să aibă o formă perfect rotundă și uniformă;
• structura plasticului din care sunt turnate conductele trebuie să fie uniformă pe toată lungimea lor;
• pe țeavă trebuie să fie neapărat marcare, prin care puteți afla data fabricării, numărul lotului și alți parametri tehnici.

Fiți atenți! Pentru fabricarea unei rețele de încălzire, trebuie să cumpărați țevi și fitinguri care le conectează, produse de o singură instalație. Fiecare producător poate face mici modificări în compoziția polimerului utilizat. Ulterior, la lipire, acest lucru poate duce la apariția unei căsnicii și a unei conexiuni libere a părților între ele. În plus, dimensiunile produselor de la diferiți producători pot diferi ușor.

Montarea sistemului de încălzire

Etapa 1. Calcule

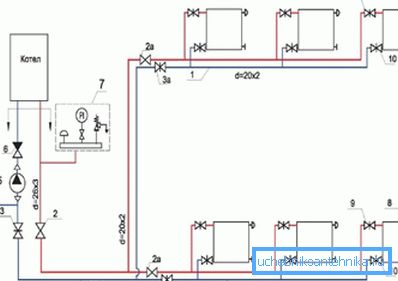

În ciuda faptului că instalarea sistemului de încălzire se poate face independent, este recomandabil să îl proiectați unui inginer profesionist. Numai el poate calcula toți parametrii necesari și poate desena un desen conform căruia ansamblul va fi executat.

Alegerea unui anumit tip de încălzire se bazează pe caracteristicile camerei și a zonei sale. În plus, în funcție de radiatoarele utilizate, pot fi instalate sisteme cu alimentare superioară a lichidului de răcire și cele inferioare.

Înainte de întocmirea documentației, specialistul trebuie să inspecteze locuința, să-i elimine dimensiunile reale, să verifice prezența sau absența izolației și așa mai departe.

Proiectul final, pe lângă desenarea directă, ar trebui să indice:

• Care este diametrul țevilor de polipropilenă care se utilizează la proiectarea unui sistem de încălzire pentru încăperi;
• unghiurile la care trebuie amplasate conductele principale pentru a asigura curgerea naturală a apei;
• puncte de fixare și moduri de conectare a radiatoarelor și a altor aparate (cazan, încălzitor de apă, etc.).

Etapa 2. Instrumente necesare

Încălzirea cu țevi de polipropilenă va funcționa mult timp și eficient numai dacă în timpul instalării procedura de lipire a fost respectată cu atenție.

În această lucrare veți avea nevoie nu numai de țevi și fitinguri, ci și de echipamente speciale:

• masina de sudat speciala pentru sudarea polipropilenei (se mai numeste si "fier" sau "fier de lipit");
• duze care permit încălzirea unor părți de diametre diferite;
• tăietori sau foarfece speciale pentru țevi, cu care puteți tăia bucăți de țevi de lungime dorită;
• aparat de ras - dispozitiv pentru îndepărtarea de la capătul țevii a rămășițelor foliei de armare, care poate interfera cu lipirea;
• Faskosnimitel - un dispozitiv care face o tăietură pe tăietura țevii, datorită căreia intră în fitingul pentru conectarea mai bună a țevilor.

Etapa 3. Pregătirea

Înainte de a începe conectarea, este necesar într-un mod special să pregătiți conductele pentru utilizare:

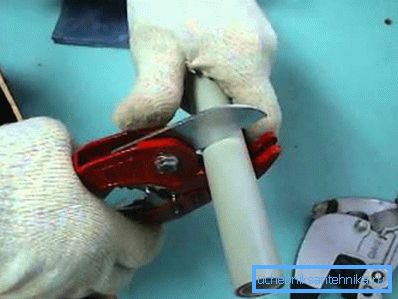

1. Cu ajutorul foarfecelor speciale sau a tăietoarelor de țevi, conductele de polipropilenă achiziționate sunt tăiate în lungimi de care aveți nevoie;

1. De la capătul țevii (partea sa exterioară) se îndepărtează o șanflă cu o lățime de 3 mm la un unghi de 15 grade. Datorită acestei operațiuni, conducta este mai ușor de introdus în racordurile de legătură. În plus, capătul ascuțit nu "curăță" stratul de plastic încălzit, ceea ce poate duce la o încălcare a etanșeității îmbinării în viitor.

1. Țeava și suprafața interioară a fitingului trebuie curățate temeinic de praf și de resturi, apoi degresate cu un compus special.

Etapa 4. Sudarea

Este necesar să începeți lucrul cu pregătirea echipamentului:

1. Montați fierul pe un suport special, care facilitează utilizarea acestuia și protejează împotriva rănirii.
2. Termostatul dispozitivului trebuie setat la 270 de grade Celsius. Această temperatură este optimă pentru sudarea țevilor din polipropilenă în timpul instalării sistemului de încălzire.
3. După aceasta, trebuie să așteptați ca dispozitivul să se încălzească. Sfârșitul acestui proces va fi indicat de un LED verde.

Procesul de conectare a conductelor unul față de celălalt se realizează în următoarea secvență:

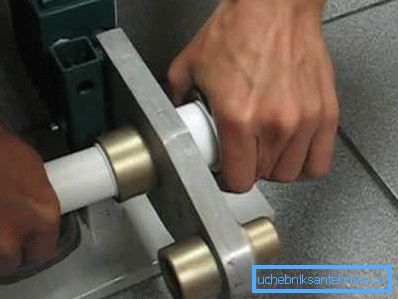

1. Se montează o piesă de fixare pe știftul de fier de lipit și o conductă este introdusă în soclu. Acest lucru trebuie făcut simultan, astfel încât încălzirea și topirea plasticului pe ambele părți să aibă loc în mod egal.

1. Timpul de încălzire depinde de diametrul pieselor utilizate și este indicat în documentația de însoțire pentru fierul de lipit.

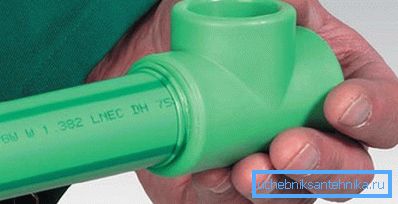

2. La sfârșitul topirii, trebuie să scoateți țeavă și fiting din fierul de lipit și să le introduceți unul în celălalt.

Pentru a asigura o calitate maximă în timpul andocării, este recomandat să urmați aceste sfaturi:

• trebuie să vă asigurați că linia lor axială este strict paralelă;
• în timpul întăririi materialului plastic nu se poate mișca conducta și fitingul;
• la îmbinarea produselor este interzis să le întoarceți pe axa lor.

Etapa 5. Fixarea

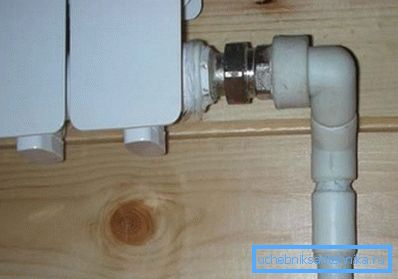

Racordarea radiatoarelor la încălzire se face folosind elemente detașabile rapid detașabile, care sunt atașate la secțiunile de capăt ale conductelor de încălzire.

Pentru a evita răsucirea în timpul funcționării, toate piesele finisate trebuie fixate pe perete cu cleme sau console. Acestea trebuie proiectate astfel încât să reziste la greutatea conductei umplută cu apă. În același mod radiatoarele montate.

concluzie

Instrucțiunile furnizate în acest articol descriu în detaliu secvența de acțiuni care vă permit să echipați încălzirea cu o singură țeavă din polipropilenă a unei case particulare cu propriile dvs. mâini. Construcție similară se efectuează și construirea unui sistem similar în apartament. Mai multe detalii despre subiectul nostru vor spune despre videoclipul oferit în atenția dumneavoastră.
