Țevi de rulare: tehnologie și unelte speciale

Înfășurarea sau laminarea țevilor este un proces de producție în timpul căruia un produs metalic este deformat într-o direcție sau în altă direcție, luând în considerare unghiul necesar de îndoire.

În acest articol vom vorbi despre tipurile de frezare disponibile și în ce scopuri sunt folosite. În plus, luăm în considerare ceea ce este o mașină de rulare a țevilor și cum funcționează aceasta.

Tipuri de laminare

Astăzi, o serie de operațiuni sunt practicate peste tot, care sunt unite printr-un nume comun - rulant. Trebuie remarcat faptul că toate aceste procese tehnologice diferă semnificativ atât în ​​ceea ce privește metoda de punere în aplicare, cât și în ceea ce privește caracteristicile echipamentului utilizat.

Deci, prin ce metode sunt executate tuburile de laminare? Cele două metode principale sunt deformarea radială (prelucrarea secțiunii transversale) și îndoirea.

Deformarea radială

Deformarea radială se realizează prin creșterea sau micșorarea secțiunii transversale. Creșterea diametrului se numește arderea, iar scăderea - rularea.

Să aruncăm o privire mai atentă la modul în care se desfășoară aceste procese:

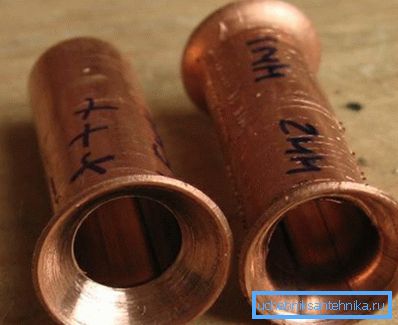

• Extinderea secțiunii transversale prin creșterea diametrului vă permite să creați o mufă mică la capătul țevii. Un astfel de soclu este condiția primară pentru implementarea unui montaj fără a fi montate elementele individuale ale conductei. După crearea dilatării necesare, este posibilă introducerea unei țevi cu diametru mai mic în soclu și fixarea ulterioară a conexiunii.

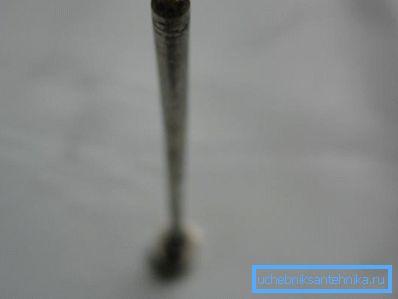

• Reducerea diametrului țevii este procesul opus de expansiune. Dacă tehnologia anterioară vă permite să obțineți o priză, atunci prin rulare secțiunea transversală se înclină ușor. De ce aveți nevoie de ea? Diametrul secțiunii transversale este îngustat pentru a permite țevii să intre mai ușor în soclu și să fie fixate mai fiabil în el.

Important: atât primul, cât și cel de-al doilea proces tehnologic se efectuează pe metale ductile care nu sunt friabile, fără preîncălzire. Dacă trebuie să lucrați cu metale dure care sunt predispuse la fisuri sub sarcini mecanice, poate fi necesară preîncălzirea, în care produsul va fi mai ductil și mai maleabil.

Acum, să încercăm să ne dăm seama cu ce instrument se efectuează rularea radială a țevilor de frână.

Flare instrument

Instrucțiunea pentru creșterea diametrului unei secțiuni perforate permite utilizarea diferitelor unelte, de la primitiv la complex tehnic:

• Cel mai simplu dispozitiv care este utilizat în mod activ de către instalatori și instalatori de sisteme split este un con de metal cu o suprafață netedă.. Este posibil să faceți un astfel de dispozitiv cu propriile mâini, este suficient să ștergeți un cilindru metalic în forma dorită și apoi să lustruiți suprafața. Cu toate acestea, un astfel de instrument poate fi cumpărat, deoarece prețul pentru acesta este scăzut. Principiul dispozitivului este simplu. Este necesar să introduceți capătul conului în secțiunea tubului și să îl rotiți cu forța de mai multe ori. Printre avantajele soluției se numără costul și durabilitatea accesibilă a dispozitivului. Există însă și dezavantaje, printre care se numără posibilitatea de a prelucra numai țevi din metale moi și lipsa unui control precis asupra gradului de extindere.
• Un con mai tehnologic și mai sofisticat este echipat cu un clichet. Instrucțiunile pentru utilizarea unui con îmbunătățit sunt foarte asemănătoare cu elementul anterior. Conul este introdus în secțiune și se rotește cu presiune. Prezența trahetei simplifică procesul de înșurubare a conului și ajută la reglarea forței.
• Extinderea este un alt instrument care este proiectat pentru combinarea rapidă și relativ de înaltă calitate a conductelor din metale moi.. Partea de lucru a expanderului este echipată cu mai multe segmente. Prin stoarcerea mânerelor sculei, plantați segmentele, care, la rândul lor, întind tubul. Dezavantajul soluției nu este suficient pentru pereții netezi ai soclului.

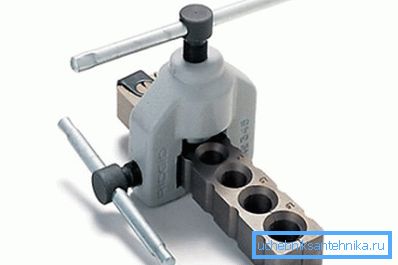

• Un instrument de frezare conic excentric este soluția cea mai avansată pentru lucrul cu produse metalice moi.. Instrucțiunile pentru utilizarea sculei sunt simple, doar introduceți țeavă în orificiul diametrului adecvat și rotiți mânerul. Instrumentul poate fi echipat cu un dispozitiv de siguranță care nu permite ca diametrul să se extindă mai mult decât este necesar. Procesarea țevilor cu acest instrument oferă cel mai bun rezultat în comparație cu toate instrumentele enumerate anterior.

Instrument de rulare

• Un ciocan este cel mai simplu instrument care poate fi folosit pentru a aplica lovituri blânde pe marginea unei țevi. Pentru a nu îndoi țevul în el, se recomandă introducerea unei bare metalice.

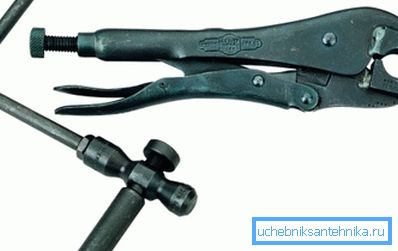

• Clesti speciali sunt o unealta profesionala pentru laminarea conductelor de cupru, asigurand o calitate acceptabila pentru indoire. Pentru ca prelucrarea produselor metalice să necesite un efort fizic mai mic, trebuie să alegeți modificări cu o lungime mai mare a mânerelor. (A se vedea, de asemenea, articolul Tuburi de cupru de cuplare: Caracteristici.)

Important: Pentru o prelucrare mai precisă a marginilor țevilor, se poate folosi o mașină specială cu role. Mașinile de acest tip sunt concepute numai pentru uz profesional și, prin urmare, prețul lor este ridicat.

Țeava tubului

Țevi de îndoire este, de asemenea, numit de rulare. Acest tip de procesare este utilizat pe scară largă în fabricarea diferitelor conducte.

Luați în considerare principalele categorii de instrumente care vă permit să vă aplecați în mod rapid și în același timp calitativ.

• Arcul (intern și extern) este folosit de către instalatori pentru a deforma țevile din laminat pe bază de metale. O astfel de rulare pentru țevi de cupru este ușor de utilizat, prețul său scăzut, dar, din păcate, nu este potrivit pentru lucrul cu metale mai rigid decât cuprul.

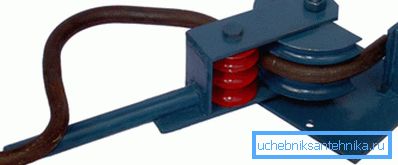

• Benderul pentru țevi este o soluție universală pentru deformarea diferitelor țevi metalice la unghiul dorit. În plus, folosind o astfel de unealtă, puteți observa raza de rotație a țevii. Funcția de îndoire a țevilor funcționează datorită forței musculare aplicate la gulerul pârghiei.
• Cilindrii de îndoire sunt dispozitive care permit deformarea țevilor din metale rigide. Scula constă dintr-o platformă pe care, la o anumită distanță una de cealaltă, se instalează role prin care se trage conducta. Prin reglarea rolei de presiune, puteți controla unghiul și raza îndoiturii. (A se vedea și articolul Cum se îndoaie o conductă de profil: caracteristici.)

concluzie

Acum știți ce este o mașină de frezat pentru țevi, cum funcționează și în ce scop este folosită. Mai multe informații utile găsiți vizionând videoclipul din acest articol.
