Țevi galvanizate pentru încălzire: caracteristicile țevilor,

Țevi de oțel, cunoscute de foarte mult timp, și care nu și-au pierdut popularitatea în construcții, deoarece pot rezista încărcărilor mari și pot rezista bine influențelor externe, cu excepția coroziunii. Pentru a evita distrugerea țevilor de încălzire ca urmare a ruginei, fierul este acoperit cu un strat de zinc. Materialul de mai jos este dedicat specificului proiectării rețelelor de încălzire din țevi galvanizate.

Caracteristicile țevilor din oțel

clasic

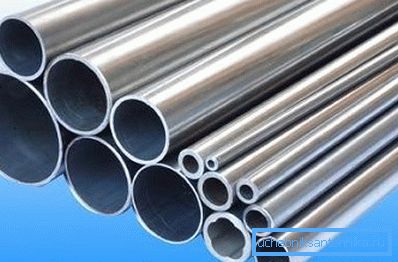

Conductele din metale feroase convenționale au fost utilizate în construcția de diverse clădiri și structuri pentru o perioadă foarte lungă de timp. Popularitatea lor se datorează capacității de a rezista încărcăturilor mari, precum și de a nu se prăbuși sub influența factorilor externi negativi.

O influență considerabilă asupra popularității are prețul. Oțelurile din oțel carbon, având caracteristici tehnice ridicate, sunt destul de accesibile.

Materialele luate în considerare sunt create simplu pentru proiectarea rețelelor de încălzire:

• pe ele este posibil să se transporte căldura încălzită la o temperatură de peste + 100 grade Celsius;
• când lichidul îngheață în sezonul rece (de exemplu, în caz de accident de cazan), conductele pot fi încălzite cu o flacără deschisă.

Dar să nu mai vorbim de neajunsurile semnificative:

1. Procesul de proiectare a unei rețele de încălzire a țevilor de oțel este destul de laborios, necesită aptitudini speciale și utilizarea unor echipamente sofisticate.
2. Țevi de oțel sunt dificil de a da forma geometrică dorită, mai ales atunci când trebuie să le îndoiți în mai multe locuri la unghiuri diferite.
3. Metalul conduce bine căldura, deci atunci când instalați o rețea de încălzire (în special cu zone deschise), țevile de oțel trebuie protejate cu grijă cu niște ceară izolatoare termoizolante, vată de sticlă sau fibră minerală.
4. Produsele metalice sunt foarte susceptibile la coroziune, astfel încât durata lor medie de viață nu depășește 10-15 ani.

Așa cum am menționat deja, acesta este ultimul factor care limitează utilizarea materialelor descrise pentru proiectarea conductelor.

Pentru a face față problemei în două moduri:

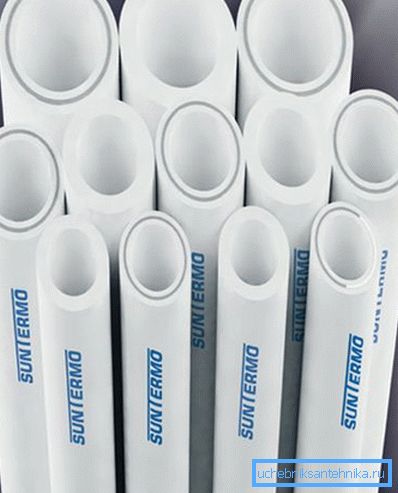

1. Utilizați piese de polimer. Există țevi de diferite tipuri de plastic, multe dintre ele fiind utilizate cu succes în proiectarea sistemelor de încălzire pentru case și apartamente. Cu toate acestea, ele nu sunt capabile să reziste la o presiune internă mai mare și la o temperatură foarte ridicată a agentului de răcire.

Un alt dezavantaj al țevilor din plastic este o mică rezistență, în special la impact.

1. Acoperiți conducta de oțel cu un strat protector de zinc. În acest caz, coroziunea poate fi evitată, dar numai dacă apa este folosită ca fluid de transfer de căldură. Antigelul, fiind activ chimic, va reduce toate avantajele galvanizării la zero.

Cu toate acestea, sistemul de încălzire al țevilor galvanizate este mai fiabil, deci este logic să opriți descrierea acestor părți în detaliu.

galvanizat

Galvanizarea țevii ajută la protejarea fiabilă a acesteia de apariția focarelor de coroziune și la prelungirea duratei de viață cu câțiva ani.

Fiți atenți! Nu numai produsele din oțel acoperă cu un strat de zinc de protecție. Pot fi conducte din fontă, precum și alte produse destinate transportului de lichide.

Instrucțiunile pentru fabricarea țevilor galvanizate oferă două metode de bază pentru aplicarea unui strat protector:

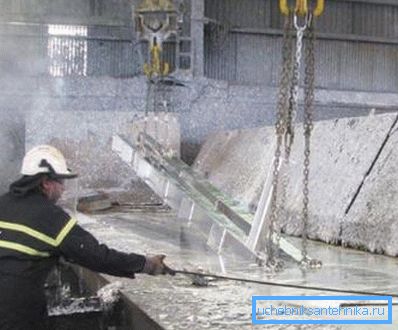

1. Fierbinte. Partea de oțel finită este imersată într-un recipient umplut cu zinc lichid la o temperatură de + 450 grade Celsius.

1. Diffusion. În acest caz, zincul nu creează doar un strat protector. Datorită unei tehnologii speciale, atomii celor două materiale penetrează reciproc unul în celălalt, formând o acoperire puternică rezistentă la oxidare.

Pentru tratamentul prin difuzie se utilizează mai degrabă zinc sub formă de pulbere decât lichid. Țevile sunt plasate în containere speciale, unde au loc reacții speciale, care dau conductei nu numai o forță mecanică, ci și o forță electrochimică.

Fiți atenți! Suprafața de difuzie este aplicată numai pe conducta de oțel, deoarece alte materiale nu sunt capabile să interacționeze cu zincul.

Proiectarea independentă a sistemului de încălzire

În fabricarea rețelei climatice de țevi din oțel galvanizat, puteți utiliza două tipuri de conexiuni:

• electrice sau sudate cu gaz;
• folosind fitinguri filetate.

Trebuie remarcat faptul că atât prima, cât și a doua metodă impun masterului să aibă anumite abilități de construcție. Dacă vă îndoiți de abilitățile dvs., este mai bine să încredințați instalarea pentru instalatori cu experiență.

sudare

Procesul de fabricare a unei metode de încălzire prin sudură constă în următoarele etape:

1. Sunt montate margini principali verticali (alimentare și retur) și apoi se realizează o conexiune orizontală la fiecare radiator central de încălzire.

Sfat! Dacă modernizați un sistem de încălzire vechi, este recomandabil să efectuați instalarea țevilor în conformitate cu schema veche, efectuând înlocuirea lor secvențială. Astfel de rețele de inginerie sunt foarte atent proiectate și testate, prin urmare nu sunt necesare schimbări majore în mod inutil.

1. Găzduirea cu gaz se realizează cu ajutorul unui lipit special cu o grosime de 0,8 până la 1,2 mm. Dacă se utilizează sudură electrică, este necesar să se utilizeze electrozi cu un strat de fluorură de calciu sau rutil cu un diametru de până la 3 mm. În caz contrar, o conexiune strânsă nu va fi realizată.
2. Conductele galvanizate, spre deosebire de oțelul convențional, se suprapun. Pentru a face acest lucru, una dintre părți este puțin aprinsă.

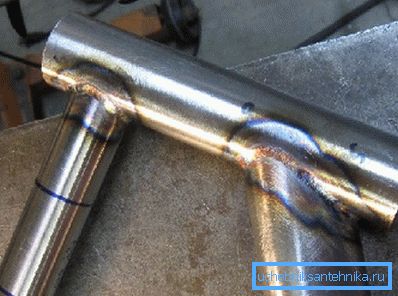

La sudarea țevilor cu un strat de protecție, calitatea cusăturii ar trebui să primească o atenție sporită. Îmbinarea nu trebuie să aibă crăpături, chipsuri, fisuri și alte defecte.

Cu aceeași grijă este necesar să se facă găuri pentru țevi și fitinguri. Puteți folosi un burghiu, o mașină de frezat sau puteți tăia o gaură cu o presă.

Dacă aveți abilitățile inițiale de a lucra cu o mașină de sudură și decideți să montați tevi din oțel galvanizat, în timpul operațiunilor trebuie să urmați următoarele sfaturi:

• cusătura trebuie să pornească din centrul părții, pornind de la podea și trecând treptat în sus;
• electrodul trebuie poziționat strict perpendicular pe suprafața produsului (altfel este imposibil să se realizeze o îmbinare de înaltă calitate);
• dacă se face sudarea pe o suprafață verticală, electrodul trebuie poziționat la un unghi, ghidându-l de sus în jos;
• Tehnologia de sudare la fața locului poate fi utilizată pentru a obține cea mai bună calitate.

Fiți atenți! Sudarea de țevi galvanizate este aproape niciodată utilizată. Sub influența temperaturii înalte, stratul protector se evaporă complet, drept urmare, îmbinările se vor coroda și veți pierde toate avantajele utilizării galvanizării scumpe. Este mai bine să se țină cont de tehnologia de conectare, care implică utilizarea fitingurilor filetate.

Armatura

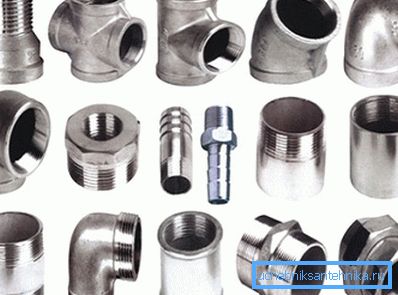

Pentru instalarea sistemului de încălzire cu ajutorul metodei de răsucire, trebuie să stocați numărul necesar de accesorii: coturi, adaptoare, supape și așa mai departe.

Sunt necesare și unelte de diferite diametre pentru filetare. Puteți utiliza moarele, dar este mai bine să cumpărați un șurub: acest dispozitiv vă permite să tăiați mai bine, evitând distorsiunile.

În plus, va fi necesar:

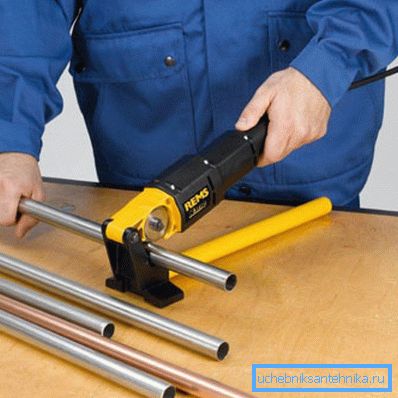

• polizor pentru tăierea conductelor de oțel în segmente cu lungimea dorită;
• un fișier cu care șurubul este îndepărtat;
• viciile care vor ajuta la mentinerea in siguranta a piesei in procesul de lucru cu ei;
• chei de gaz pentru fitinguri și țevi rotative (de preferință dinamometrice - nu vor deteriora firul armăturii, forța de distribuire).

Procesul de tăiere, de obicei, nu provoacă dificultăți chiar și pentru un maestru novice, dar aici trebuie să țineți cont de mai multe caracteristici:

• atunci când măsurați țevile, nu uitați să țineți cont de distanța pe care conducta o introduce în fiting atunci când răsuciți;

• la instalare, atenție la faptul că plasarea țevii prea aproape de perete nu va face posibilă tăierea firului (acest lucru necesită cel puțin 8-10 cm spațiu liber).

Adunarea - lecția nu este deosebit de consumatoare de timp.

Aici începătorii fac doar două greșeli comune:

1. Distorsiunea produselor de-a lungul axei longitudinale. Dacă nu este corect să combinați țevile și fitingurile, puteți rupe firul. Din acest motiv, va fi imposibil să se obțină etanșeitatea dorită, iar piesele deteriorate vor trebui înlocuite cu altele noi.
2. Strângerea supapei de fixare sau de închidere prea strânsă. Se întâmplă adesea la înșurubarea robinetelor, când comandantul dorește să strângă mai mult piulița, astfel încât mânerul macaralei să se miște mai liber. De cele mai multe ori acest lucru duce la spargere.

Pentru a face față situației, va fi finalizată dezasamblarea și înfășurarea straturilor suplimentare de bandă sau cablu de polimer.

Atingerea cu radiatoare

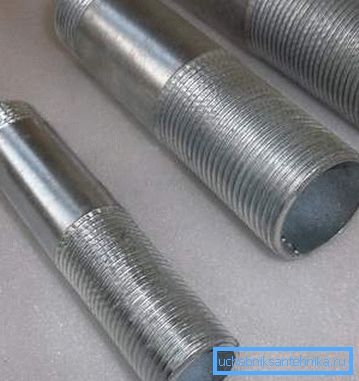

O altă etapă importantă de instalare este conectarea țevilor cu radiatoare. Pentru aceasta, folosiți un tip special de accesorii - sgony.

Operațiunea se efectuează după cum urmează:

• sgon este înșurubat pe conductă până când distanța dintre tăietură și intrarea bateriei ajunge la 5 mm;
• tractarea este înfășurată pe orificiul de admisie al radiatorului (de-a lungul firului);

• firul este înșurubat pe filete până când forța este vizibilă, dar nu excesivă;
• îmbinările pot fi vopsite pentru a preveni coroziunea.

concluzie

Conductele galvanizate sunt rareori utilizate pentru a construi rețele de încălzire. Acestea pot fi înlocuite cu alte părți care sunt mai ieftine și mai ușor de instalat într-o rețea climatică gata. Puteți afla mai multe despre acest lucru din videoclipul de mai jos.
