Țevi pentru cazan - fabricarea și instalarea

La instalarea unui cazan de încălzire, un punct important este instalarea coșului de fum și, indiferent dacă boilerul funcționează pe combustibil solid sau pe gaz. Siguranța sistemului de încălzire și eficiența sa depind în mare măsură de acesta. În acest articol, luăm în considerare modul de realizare a unei conducte pentru cazan și realizarea instalării sale.

Cazan de gaze arse

Fabricarea țevilor

Cerințe de bază

Prezența canalului de evacuare este una dintre cele mai importante condiții pentru utilizarea cazanului. Este necesar pentru retragerea produselor toxice de combustie la exterior. Trebuie spus că o astfel de țeavă, ca regulă, vine complet cu un cazan, totuși, în unele cazuri, poate fi necesar să se facă independent, de exemplu, acest lucru se poate datora configurației spațiilor.

Nu este dificil de fabricat structura, cel mai important fiind faptul că îndeplinește anumite cerințe, pe care le vom lua în considerare mai jos:

  • Materialul de coș de fum trebuie să fie incombustibil..
  • Secțiunea minimă a coșului ar trebui să fie de cel puțin 250x250 mm. Diametrul este calculat în funcție de suprafața coșului cazanului;
  • Articulațiile elementelor structurale trebuie sigilate.. Etanșarea se realizează în mod natural prin materiale incombustibile.
  • În cazul în care proiectul este alcătuit din mai multe secțiuni, fiecare secțiune superioară trebuie așezată în partea inferioară.

Cunoscând aceste reguli, nu este dificil să realizați coșul sau coșul de fum, singurul lucru pe care trebuie să-l decideți asupra materialului pentru fabricarea acestuia.

Conductă de coș de combustibil solid

materiale

Nu cu mult timp în urmă, coșurile erau în principal făcute din cărămidă, totuși, în ultima vreme au apărut multe alte opțiuni. Apoi, considerăm cele mai frecvente:

Conducte galvanizate Acest design este sigilat și absolut ignifug. Cel mai adesea o țeavă de eșapament din oțel galvanizat este utilizată pentru un cazan pe gaz. Principalul său avantaj este durabilitatea și greutatea redusă.
Din oțel Designul este puternic și rezistent la foc, cu toate acestea, nu este durabil. De regulă, un astfel de coș poate dura 5-7 ani.
Conducta de azbest din beton Avantajul designului este prețul scăzut, însă este caracterizat de unele neajunsuri, inclusiv pericolul de incendiu. Faptul este că acest material are proprietatea de a acumula rapid funingine pe pereții interiori, care se pot aprinde. Deoarece rezistența la căldură a betonului de azbest este foarte limitată, designul se poate prăbuși, provocând un incendiu.

luare

De fapt, fabricarea coșului este pentru a pregăti țevi, care sunt asamblate ulterior într-un singur sistem. Prin urmare, în această etapă este necesar doar să se calculeze lungimea țevilor și să se taie. După aceasta, puteți trece la instalare.

Elemente pentru instalarea coșului de fum

Instalarea țevilor

Cerințe de bază

Există o serie de cerințe importante pentru instalarea de coșuri și fumuri:

  • Canalul coșului ar trebui plasat vertical (abaterea maximă nu este permisă mai mare de 30 de grade pe metru) și nu ar trebui să fie îngustată și extinsă pe toată lungimea sa.
  • Țeava trebuie să se ridice deasupra creastei casei, ceea ce va împiedica scurgerile de aer și va asigura o evacuare a fumului de înaltă calitate. Înălțimea depinde de amplasarea coșului:
  • Dacă acoperișul este plat, țeava trebuie să se ridice la un metru deasupra acestuia;
  • Atunci când se scoate structura din creastă pe metru, înălțimea deasupra ei ar trebui să fie de cel puțin 0,5 metri.
  • Când scoateți o țeavă la 2-3 metri de creastă, aceasta poate fi reglată în același timp cu ea.
  • Dacă acoperișul este adiacent unei clădiri superioare, coșul ar trebui să se ridice deasupra acoperișului.

De asemenea, trebuie avut în vedere faptul că înălțimea minimă a țevii pentru un cazan pe bază de combustibil solid sau gaz este de 5 metri.

  • În prezența coturilor, lungimea secțiunilor orizontale nu trebuie să depășească un metru.

Fiți atenți! În cazul în care coșul este ridicat la mai mult de 1,5 metri deasupra acoperișului, acesta trebuie fixat cu ajutorul unor cleme.

În caseta foto-trecere

Pasajele

Toate tipurile de hornuri pentru cazane sunt împărțite în două tipuri:

  • În aer liber - prin perete sau fereastră îndreptată spre stradă și apoi trec de-a lungul peretelui exterior.
  • Intern - partea principală a structurii este situată în casă. Ieșiți pe stradă prin suprapunerea mansardei și acoperișului.

În orice caz, cel mai dificil moment de instalare este dispozitivul de trecere. Faptul este că hornul nu trebuie să fie adiacent la materialele combustibile (distanța trebuie să fie de 13-25 centimetri), deoarece este încălzită la o temperatură ridicată, acest lucru este valabil mai ales pentru cazanele cu combustibil solid. Dar, în același timp, unitatea de trecere trebuie să fie etanșă.

Planșa dispozitivului cosmic

Pentru a rezolva această problemă, se utilizează în mod obișnuit o conductă, care se numește de asemenea o conductă. Această construcție poate fi făcută din oțel sau minerit. Spațiul dintre cutie și țeavă este umplut cu material izolant - poate fi vată minerală, lut expandat sau chiar nisip.

Pentru a sigila trecerea prin acoperiș folosind un design special cu șorțuri. Etanșările de etanșare se realizează folosind un material de etanșare rezistent la căldură. Profilul peretelui, care este adiacent la țeavă și acoperiș, este de obicei realizat din cupru, oțel sau galvanizat.

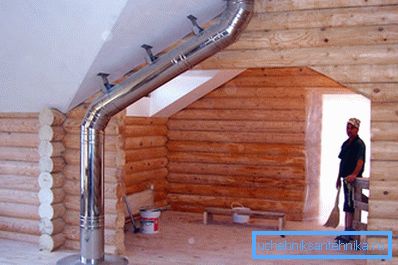

Exemplu de instalare a țevii de eșapament

Procedura de instalare

Instalarea conductei la cazanul de încălzire se realizează în următoarea ordine:

  • Primul lucru pe care trebuie să-l faceți este marcarea pe tavan, în funcție de dimensiunea profilului de trecere și tăierea unei găuri în tavanul dimensiunii dorite.
  • Apoi, în gaură se introduce o cutie de trecere.
  • Apoi, o conductă este trasată prin conducta de conectare și este fixată cu conducta de evacuare a cazanului. Astfel, conducta de căldură a cazanului primește o continuare strânsă sub forma unui sistem de coș. Îmbinarea este sigilată cu un cordon de azbest.
  • După aceea, instalarea portului de acces în acoperiș. În acest scop, se poate realiza un sistem special de basculare.
  • La sfârșitul lucrului, o conductă externă este condusă prin conducta de legătură și este conectată la conducta părții interioare a coșului de fum.

Aici, poate, instrucțiunile scurte pentru instalarea coșului de fum. După instalare, structura trebuie să fie izolată și o sursă de scânteie atașată de ea de sus.

Conductă de sârmă galvanizată cu coș de fum

Izolare termică

Un element obligatoriu al coșului este izolarea termică. Împiedică formarea condensului. Pe măsură ce materialul izolant folosea vată minerală, care este pur și simplu înfășurată în jurul țevii.

Izolatorul de căldură trebuie protejat de o carcasă, de obicei este fabricat din oțel galvanizat.

Sfat! Pentru a nu realiza izolarea termică a țevilor, este posibilă realizarea unui coș de țevi de tip sandwich special, care au inițial două pereți. Între pereți este un izolator termic.

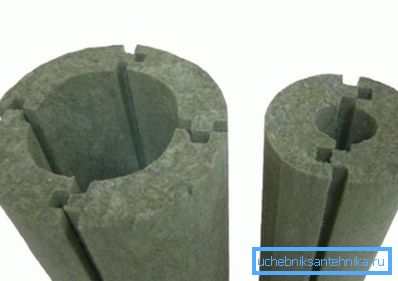

Izolație termică din vată minerală pentru coșul de fum

Greșeli majore

Mai des, toți începătorii în construcția tuburilor cazanelor fac următoarele greșeli cu mâinile lor:

  • Utilizați materiale care nu sunt potrivite pentru coșul de fum (azbest, aluminiu).
  • În timpul instalării, acestea permit coșului de fum să intre în contact cu tavanul sau acoperișul, ceea ce duce la arderea sau chiar arderea materialelor (se aplică cazanelor cu combustibil solid).
  • Conectarea țevilor sigilate insuficient, ceea ce duce la pătrunderea fumului în cameră. Poate fi dăunătoare pentru sănătate.
  • Insuficiența izolării termice a structurii - chiar și degivrarea conductei de gaz a cazanului poate fi rezultatul acestei situații, mai ales atunci când cazanul este folosit din când în când, de exemplu, la cabană.
Curățarea mecanică a coșului de fum

Îngrijirea coșului

Pentru ca sistemul de extragere a fumului să facă față în mod eficient sarcinii și să servească cât mai mult timp posibil, este necesar să se efectueze periodic întreținerea acesteia:

  • Înaintea fiecărui sezon de încălzire este necesar să se inspecteze structura pentru rugină, fisuri sau orice alte defecte care pot duce la depresurizarea sistemului și la penetrarea produselor de combustie în încăpere.
  • Dacă boilerul funcționează cu combustibil solid, sistemul trebuie curățat în fiecare an, altfel nu numai capacitatea acestuia va scădea, dar și probabilitatea aprinderii funinginii. Nu este necesar să efectuați mecanic curățarea, procedura poate fi efectuată prin arderea unor compuși chimici speciali în cazan.

Fiți atenți! Inspecția necesită nu numai coșul de fum, ci și toate celelalte elemente ale sistemului. Acest lucru va permite timp pentru a găsi și rezolva problema. De exemplu, dacă boilerul este în stare de fierbere și conductele sunt reci, pompa este cel mai probabil nefavorabilă sau filtrul este înfundat.

Aici, poate, toate punctele principale de fabricație și instalare a conductelor pentru cazan.

concluzie

Dispozitivul de coș de fum al cazanului necesită o abordare responsabilă, deoarece siguranța tuturor locuitorilor casei depinde de aceasta. În plus, respectarea tuturor standardelor de mai sus va face sistemul mai eficient.

În ceea ce privește partea tehnică a problemei, faceți apoi coșul de fum și efectuați independent instalarea sub puterea fiecărui maestru de origine. Din videoclipul din acest articol, puteți obține mai multe informații despre acest subiect.
