Țevi profilate din oțel: aplicație, standarde, ecartament
Pentru ce sunt folosite tuburile? Care sunt standardele și GOST pentru țevile profilate din oțel în prezent în vigoare? Cu ce dimensiuni sunt produse aceste produse? Să căutăm răspunsuri.
cerere
Aplicațiile țevilor rotunde și profilate sunt separate printr-o serie de caracteristici ale produselor care urmează direct din forma secțiunii lor. Domeniul de aplicare al țevilor rotunde este transportul de lichide și gaze, inclusiv cele cu suprapresiune.
Există două motive pentru aceasta:
- Forma rotundă asigură suprafața maximă a secțiunii transversale și, prin urmare, debitul maxim la o circumferință fixă.
Fiți atenți! Cu cât este mai mare circumferința (circumferința sau perimetrul), cu atât este mai mare prețul pe metru cu o grosime fixă a peretelui.
- În plus, secțiunea rotundă asigură o rezistență maximă la tracțiune, cu o presiune internă excesivă. Observați că aceasta este o consecință directă a primului postulat: mediul intern presează zidurile mai puternice, cu cât suprafața lor este mai mare; zona cu o lungime fixă este minimă doar la țeava rotundă.

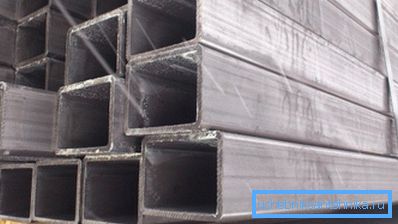

În cazul în care sunt necesare rigidități maxime cu greutate minimă, se utilizează țevi în formă de pătrat și dreptunghiular. Care este relația dintre profilul secțiunii și rigiditate?
Permiteți-mi să vă explic cu exemplul unui mic experiment dintr-un curs de școală terrei sovietic, care este ușor de făcut cu propriile mâini.
- Vom asambla dintr-o lamă subțire pe patru știfturi un cadru dreptunghiular pentru a se potrivi cu hârtia A4. Nu este greu de ghicit că cadrul așezat pe masă, atunci când o forță mică este aplicată în plan orizontal, se va transforma cu ușurință într-un romb cu unghiuri arbitrare.
- Și acum lipim pe cadru o foaie de hârtie și după uscarea lipiciului, vom încerca din nou să transformăm dreptunghiul într-un romb. Sugestie: aplicarea efortului posibil pe un adult în același avion nu va reuși.
În peretele proftrub, paralel cu direcția de îndoire, jucați rolul foii de hârtie notorii. Ele nu permit să îndoiți conducta, în ciuda propriului ei grosime și dimensiuni mici: oțelul este încă mult mai puternic decât hârtia prin rupere.
Scopurile unui proftruba sunt foarte numeroase.
Iată câteva exemple:

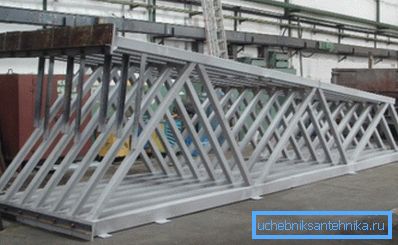

- Grinzi de rezistență și rafturi de structuri metalice.
- Rafturi și balustrade.
- Cadre de sere și de pe canale.
Documentele de reglementare
Listă de
Există trei documente principale care reglementează producția de produse interesante pentru noi.
- GOST 13663-86 pentru țevi în formă de oțel conține cerințe tehnice pentru producție.
- Gama de tuburi din oțel în formă de pătrat este cuprinsă în numărul standard 8639-82.
- Gama de țevi rectangulare este luată în conformitate cu GOST 8645-68.

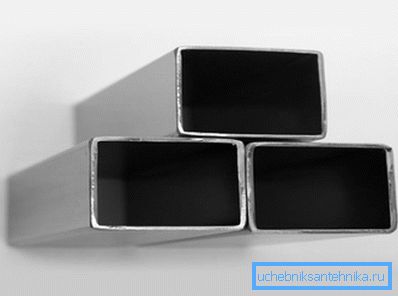

Este curios: în ciuda altor cerințe tehnice de producție, din punct de vedere al mărimii, o țeavă de profil din oțel inoxidabil este produsă conform acelorași standarde ca o țeavă din oțel necorosiv - GOST 8639-82 și 8645-68.
Să aruncăm o privire la conținutul documentelor.
Condiții tehnice
Potrivit documentului, conductele pot fi realizate în patru moduri:
| Tehnologie de producție | Scurtă descriere |
| Laminate la cald | Cilindrul cilindric este încălzit peste temperatura de recristalizare și cusut, transformându-se într-un cilindru gol. Apoi se rostogolește într-o stare fierbinte pe dorn, obținând forma dorită. |
| formate la rece | Piesa de prelucrat cusută este răcită, după care este supusă deformării și calibrării. |
| electric | Banda plat este laminată într-un pătrat sau dreptunghi, apoi cusătura longitudinală este fiartă cu curenți de înaltă frecvență sau cu un arc electric. |
| Electric sudate rece | Banda plană este sudată într-un tub rotund, care este deformat de role. |
Produsele pot fi standardizate prin compoziția chimică a oțelului sau a proprietăților mecanice.

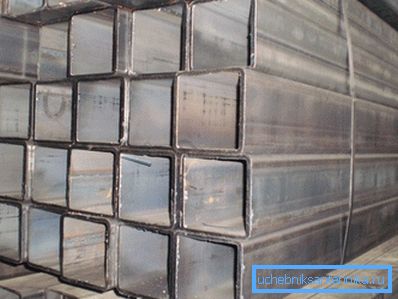

Prezența crăpăturilor, a apusurilor de soare și a defectelor pe suprafața țevilor nu este permisă; sunt permise doar danturi minore și zgârieturi care nu extind tubul peste limitele maxime de toleranță. Restul de burr (o sudură convexă) este permisă pe partea interioară a țevii sudate electric.
În procesul de testare, se efectuează măsurători și teste:
- Dimensiunile exterioare.
- Grosimea peretelui
- Concavitate.
- Lungime.
- Curbura.
- Răsucirea.
- Abilitatea de a rezista la întindere și, în unele cazuri, la presiunea hidraulică.
- Compoziție chimică
Instrucțiuni pentru efectuarea testelor în GOST absente; cu toate acestea, conține referințe la alte standarde în care sunt specificate metodologiile relevante.
sortiment
GOST 8639-82
Deci, ce pot fi dimensiunile tuburilor pătrat din oțel:
| Dimensiunea exterioară, mm | Grosimea peretelui mm |
| 10 | 1.0 |
| 15 | 1,0; 1,5 |
| 20 | 1,0; 1,5; 2,0 |
| 25 | 1,0; 1,5; 2,0; 2,5; 3,0 |
| 30 | 2,0, 2,5; 3.0; 3.5; 4 |
| 35 | 2,0; 2.5; 3.0; 3.5; 4.0; 5 |
| 40 | 2,0; 2.5; 3.0; 3.5; 4.0; 5,0; 6 |
| 42 | 3.0; 3.5; 4.0; 5,0; 6 |
| 45 | 3.0; 3.5; 4.0; 5,0; 6,0; 7.0; 8 |
| 50 | 3.0; 3.5; 4.0; 5,0; 6,0; 7.0; 8 |
| 60 | 3.5; 4.0; 5,0; 6,0; 7.0; 8 |
| 70 | 4.0; 5,0; 6,0; 7.0; 8 |
| 80 | 4.0; 5,0; 6,0; 7.0; 8 |
| 90 | 5,0; 6,0; 7.0; 8 |
| 100 | 6,0; 7.0; 8,0; 9 |
| 110 | 6,0; 7.0; 8,0; 9 |
| 120 | 6,0; 7.0; 8,0; 9 |
| 140 | 6,0; 7.0; 8,0; 9 |
| 150 | 7.0; 8,0; 9.0; 10.0 |
| 180 | 8,0; 9.0; 10.0; 12,0; 14.0 |
GOST 8645-68
- Dimensiunea standard minimă prevăzută de standard este de 10x15 mm cu o grosime a peretelui de 1,0, 1,5 și 2,0 mm. Maximul este de 180x150 mm cu pereți de 8,0, 9,0, 10,0 și 12,0 mm.
- Standardul prevede producția de țevi de dimensiuni speciale - de la 28x25 la 230x100 mm. Grosimea maximă a peretelui poate atinge o valoare impresionantă de 20 milimetri.
concluzie
Sperăm că cititorul nu este obosit de abundența numărului uscat, iar materialul oferit atenției sale va fi util. Ca întotdeauna, informații suplimentare tematice pot fi găsite în videoclipul din acest articol. Mult noroc!
