Țevi pvc ondulate din plastic pentru lucrări electrice

Atunci când efectuați o montare externă sau internă a rețelelor de curent de joasă și de putere, pentru o funcționare sigură și neîntreruptă, este important să asigurați o protecție sigură a cablului de alimentare de umiditate și deteriorări mecanice externe.

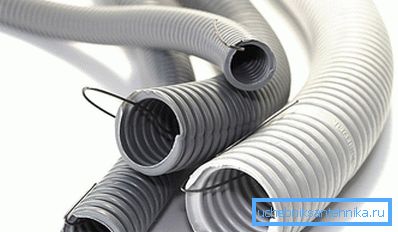

În acest caz, mijlocul de protecție cel mai potrivit este o țeavă ondulată flexibilă din clorură de polivinil rigidă, a cărei utilizare contribuie la rezolvarea mai multor probleme simultan.

Utilizarea țevilor ondulate în construcții individuale

Pentru a avea o idee despre performanța adecvată a instalației electrice, acest articol va discuta aspectele principale ale utilizării țevii ondulate din plastic atunci când se așează linii de cablu acasă.

De asemenea, va fi prezentată o instrucțiune pas cu pas, care descrie tehnologia de așezare a cablului într-un manșon de protecție ondulat folosind o sondă de sârmă.

Specificații tehnice

Trebuie remarcat imediat că acest tip de produs a fost proiectat special pentru a construi rețele electrice, prin urmare proprietățile fizice și caracteristicile tehnice de bază ale țevilor ondulate din PVC corespund în totalitate codurilor de construcție și normelor de siguranță împotriva incendiilor.

1. PVC-ul dur nu este absolut afectat de umiditate și mediile cele mai corozive, rezistent la razele ultraviolete, nu îmbătrânește în timp și nu se degradează sub influența ozonului, prin urmare, poate fi utilizat atât pentru lucrări interne, cât și pentru lucrări externe.
2. Intervalul temperaturii de funcționare a funcționării este cuprins între -20 ° C și +80 ° C.
3. PVC este un material de auto-stingere., care nu suportă arderea independentă, prin urmare poate fi utilizată pentru instalarea cablajelor electrice, atât în ​​clădiri din lemn, cât și în clădiri din cărămidă.
4. Rezistența minimă la izolație la o tensiune de 500 V este de 100 mΩ, iar indicele de rezistență dielectric este de cel puțin 2 kV, care vă permite să o utilizați în instalații electrice cu o tensiune de până la 1000 V.
5. În funcție de tipul țevii, rezistența nominală la compresiune este: pentru o serie ușoară 320 N / 5 cm, pentru o serie greu - 750 N / 5 cm, iar pentru o masă foarte grea - 1250 N / 5 cm.

Fiți atenți! Țeavă ondulată este livrată la vânzarea cu amănuntul laminată în bobine de la 50 la 200 m lungime, iar prețul ei depinde în principal de diametrul exterior. Culoarea cel mai adesea este gri deschis (RAL 7035), dar există și alte culori (negru, portocaliu).

Selectarea diametrului

În construcția de locuințe individuale se utilizează cel mai adesea manșoane din oțel inoxidabil cu diametrul exterior între 16 și 63 mm. Alegerea diametrului dorit trebuie făcută în conformitate cu tabelul de mai sus 1, în funcție de numărul și suprafața secțiunii transversale a firelor utilizate.

Tabelul 1.

Fiți atenți! În conformitate cu datele din tabel, se poate concluziona că caracteristicile fizice ale unei țevi din PVC ondulat de 16 mm fac posibilă utilizarea acesteia pentru a monta două sau trei fire de sârmă cu o secțiune transversală de 1,5 până la 2,5 mm ?.

sfera de aplicare

Bazându-vă pe practica utilizării manșoanelor ondulate în construcții individuale, atunci când efectuați lucrări electrice cu mâinile proprii, pentru alegerea optimă a diametrului exterior, trebuie să respectați următoarele reguli.

1. Instalarea în țevi de instalare electrică a lămpilor de perete și tavan - D = 16 mm.
2. Conectarea întrerupătoarelor de lumină și a soclurilor de consum - D = 20 mm.
3. Montarea cablurilor în țevi din plastic între panoul electric și cutiile de distribuție - D = 25 m.
4. Conectarea panoului electric principal cu tabloul de distribuție - D = 32 mm.
5. Pentru pătrunderea tavanelor și a plafoanelor interfloor, în funcție de numărul de fire, este selectat un diametru al țevii de 40 până la 63 mm.
6. Pentru realizarea rețelelor coaxiale, cu fibră optică și de telefonie prin cablu se poate utiliza manșon ondulat cu diametrul de 16 până la 25 mm.

Tehnologie de așezare

Cel mai adesea, un manșon din plastic ondulat este produs cu o sondă, adică cu un fir de metal elastic subțire, care este localizat în lumenul său interior pe toată lungimea.

Prezența sondei accelerează semnificativ activitatea electrică și simplifică strângerea cablului într-o țeavă ondulată flexibilă.

1. Înainte de a strânge cablul, măsurați cantitatea necesară de manșon ondulat și tăiați-l cu grijă fără a tăia firul sondei.
2. În locul tăierii pentru a dizolva capetele onduleelor ​​în direcții diferite și tăiați firul cu tăietori de sârmă, îndoiți capetele sale în afara marginilor țevii, împiedicând-o să cadă în interior.

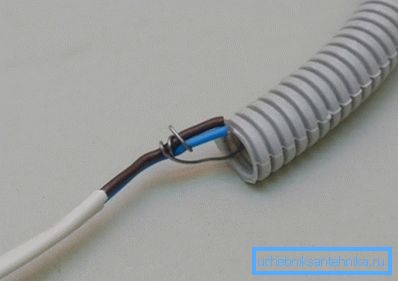

3. Conectați un cablu electric la un capăt al sondei, îndreptați manșonul și, cu o mișcare netedă peste fir, strângeți firul la lungimea sa completă într-un tub ondulat.

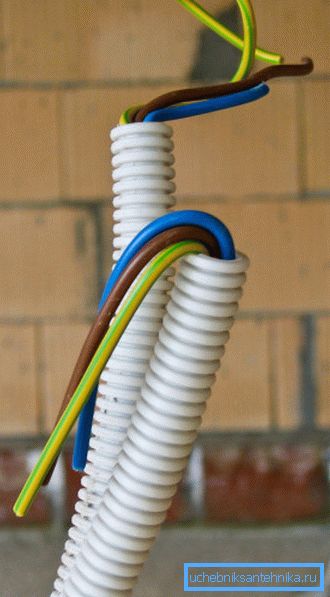

4. Fixați capetele firului folosind noduri sau cleme de plastic în afara manșonului ondulat, împiedicându-le să cadă prin lumenul interior.

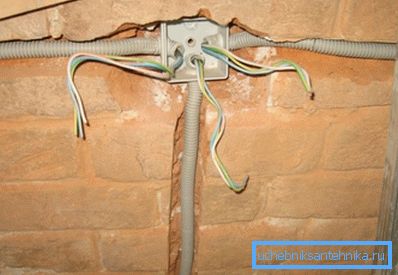

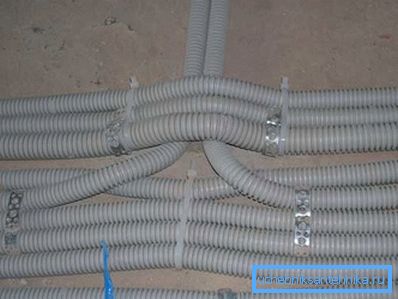

5. Așezați țeveta din plastic cu cablul strâns în ea în chaserul pre-tăiat sau fixați-l pe perete cu ajutorul suporturilor speciale de plastic.

concluzie

După ce am citit acest articol, devine clar că utilizarea țevii flexibile din plastic flexibil este o metodă universală de a realiza comunicații prin cablu în construcția de clădiri din orice material. Pentru mai multe informații, puteți viziona videoclipul din acest articol sau puteți citi materiale similare pe site-ul nostru.
