Țevi rectangulare de oțel - cerințe tehnice și de

La menționarea conductei, minții apar mai întâi un produs cu secțiune circulară, care se folosește la instalarea instalațiilor sanitare, a apelor uzate și a încălzirii. Dar cererea și țevi, a căror formă diferă de cerc, în special dreptunghiulară. Pentru a alege țeava potrivită, este util să vă familiarizați cu cerințele de reglementare și cu regulile de etichetare.

Informații generale

Secțiunile pătrată și dreptunghiulară nu sunt folosite niciodată pentru sistemele de instalații sanitare sau de încălzire. Avantajele unei conducte pătrate devin aparente atunci când se instalează, de exemplu, cadrul oricărei structuri.

Când faci toate lucrările cu mâinile tale, poți observa mai multe avantaje simultan:

• greutate redusă;
• rezistență ridicată;
• rezistență excelentă la torsiune;
• viteza de instalare;
• aspect elegant.

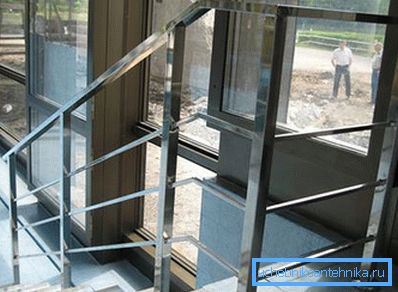

În plus, suprafața plană este de asemenea practică. Acesta poate fi ușor atașat la suprafața peretelui, iar atunci când se instalează, de exemplu, o balustradă, partea superioară a țevii de profil este mult mai dificil de instalat.

Cadrul de reglementare

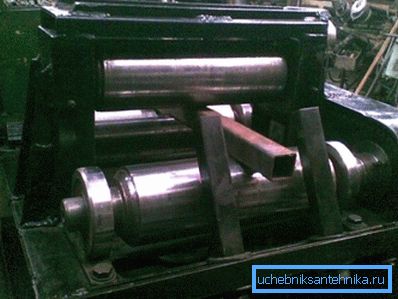

Producția conductei de profil se realizează prin trecerea țevii printr-o serie de role care îi dau forma dorită. În acest caz, conformitatea produsului final cu dimensiunile specificate în sortimente este destul de strict controlată.

În ceea ce privește documentele de reglementare, puteți selecta un întreg "standard" de standarde care să conțină informații complete despre dimensiunile standard ale conductei de profil:

• GOST 8645-68, GOST 8645-86 și GOST 8645-82 - aceste documente indică cerințele și dimensiunile țevilor dreptunghiulare din oțel;

• GOST 8639-68 și GOST 8639-82 pe o gamă de țevi din oțel dreptunghiular conțin informații de bază pe secțiuni pătrate;

• GOST 30245-03 - în el puteți găsi date despre conductă, atât pătrat, cât și secțiune sub formă de dreptunghi. În plus, conține cerințe pentru rezistența sudurii.

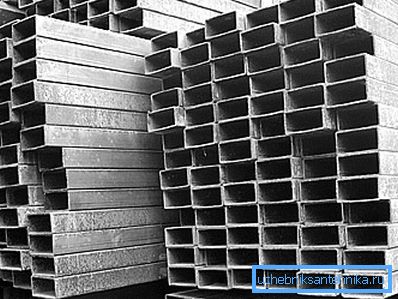

Țevi rectangulare din oțel

În acest caz, trebuie acordată atenție în primul rând lățimii și înălțimii produsului, precum și grosimii peretelui. În plus, trebuie să înțelegeți că colțurile sunt rotunjite, deci raza curburii este, de asemenea, controlată.

Fiți atenți! Rotunjirea la colțurile conductei - o măsură necesară. Dacă colțurile nu au fost rotunjite, atunci în timpul deformării torsionale în aceste locuri concentrațiile de stres ar fi observate, ceea ce pune în pericol stabilitatea structurii.

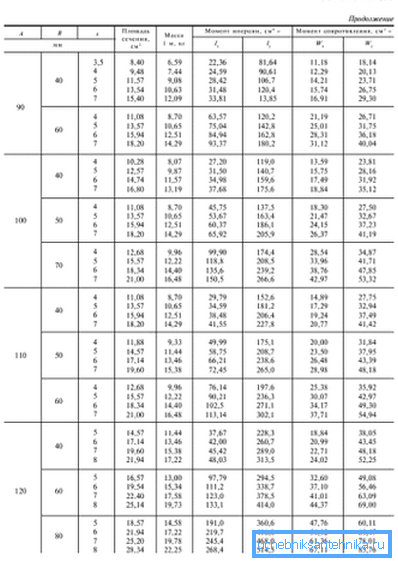

GOST 8645-82 pe o țeavă de oțel dreptunghiular se extinde la țevile sudate la cald și la cald și la rece. Potrivit sortimentului, dimensiunile pot fi în intervalul de la 15x10 mm la 180x150 mm.

Și dacă dimensiunile minime pot fi utilizate cu excepția unei balustrade, înălțimea conductei mai mare de 10 cm vă permite să o utilizați deja ca element al structurii de susținere.

Țevile de oțel dreptunghiulare în conformitate cu GOST 8645-86 trebuie să îndeplinească aceleași cerințe ca cele specificate în standardul de 82 de ani. Diferențele sunt mai cosmetice și se referă la cerințele de conformitate cu dimensiunile geometrice specificate.

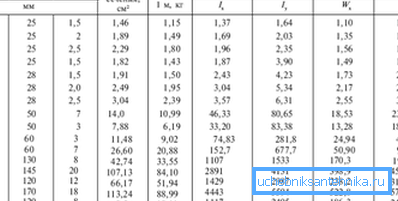

Potrivit acestui standard, pot fi produse dimensiuni speciale, în acord cu clientul, diametrul său poate fi de la 28x25 mm la 196x170 mm. În ceea ce privește razele de curbură, regula generală este că raza nu trebuie să depășească dublul grosimii metalului.

Fiți atenți! În unele cazuri, raza poate fi mărită pentru a tripla grosimea metalului. Dar este necesară o aprobare prealabilă cu clientul.

GOST 8645-68 pentru un tub de oțel dreptunghiular conține aceleași informații, doar dimensiunile diferă ușor. Conform acestui document, dimensiunile standard rămân aceleași, iar dimensiunile speciale se situează în intervalul de la 28x25 mm la 230x100 mm.

Marcarea conductei conține informații cuprinzătoare nu numai despre dimensiunile secțiunii, dar și despre materialul din care este fabricat.

Marcarea este ușor diferită în funcție de lungime, astfel de opțiuni sunt posibile:

• 90x40x4 GOST 8645-68 / V10 GOST13663-86;
• 90x40x4x6000 GOST 8645-68 / V10 GOST13663-86;
• 90h40h4h1250kr. GOST 8645-68 / V10 GOST13663-86.

Instrucțiunea de decodare este aceeași în orice caz - de la stânga la dreapta sunt indicate: dimensiunile geometrice ale secțiunii și GOST, conform căruia a fost produsă conducta, indică de asemenea lungimea conductei sau multiplicitatea lungimii, în numitor - tipul de oțel și standardul la care corespunde.

Exemplul prezintă următoarele dimensiuni:

• în primul caz, țeavă de oțel dreptunghiular în conformitate cu GOST 8645-68 are o dimensiune a secțiunii 90h40 mm și grosimea peretelui - 4,0 mm, lungimea off nestandarde oțelului B10;
• totusi, dar lungimea este de 6,0 m;
• dimensiunile geometrice rămân aceleași, dar lungimea este un multiplu de 1,25 m.

Fiți atenți! Momentul de rezistență și alte caracteristici statice sunt calculate pe baza unei grosimi a peretelui de 1,5 mm. Având în vedere că grosimea metalului poate ajunge la 15-18 mm, dacă se planifică încărcări serioase, este mai bine să se recalculeze aceste caracteristici pe baza dimensiunilor reale ale peretelui.

Conductă pătrată

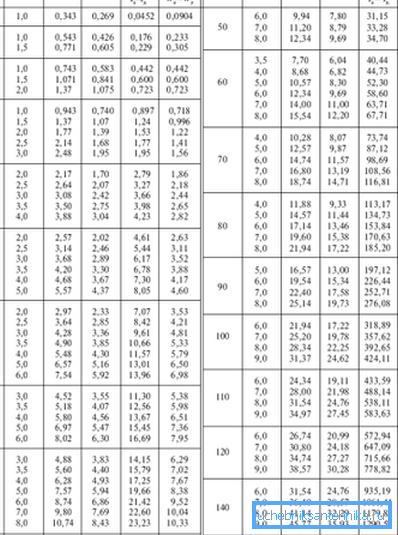

GOST 8639-68 pentru o serie de țevi din oțel dreptunghiular este mai corect pentru a apela standardul pentru o conductă pătrată, deoarece înălțimea și lățimea secțiunii sunt egale. Dimensiunile, desigur, diferă de dreptunghi, dimensiunea minimă este de 10x10 mm, iar dimensiunea maximă este de 180x180 mm. În plus, este posibil să se producă dimensiuni speciale - de la 32x32 mm la 65x65 mm.

Fiți atenți! În sortiment, unele dimensiuni sunt încadrate, ceea ce înseamnă că această dimensiune este considerată recomandată pentru majoritatea sarcinilor. Valoare pentru bani și eficiență maximă.

De asemenea, ca și în cazul unei secțiuni dreptunghiulare, magnitudinea razei de colț este normalizată. În general, raza nu trebuie să fie mai mică decât dublul grosimii metalului. Și numai pentru mărimea de 60x60x4 mm se poate face o excepție și raza poate fi mărită la grosimea peretelui de trei ori (dar acest lucru necesită consimțământul clientului).

În plus, ambele standarde conțin cerințe destul de stricte pentru geometria produsului în sine, nu numai dimensiunile secțiunii, ci și abaterile de curbură și unghi de 90 sunt strict controlate? și așa mai departe

De exemplu, o țeavă din oțel dreptunghiular electrosudat conform GOST 8369-68 trebuie să respecte următoarele cerințe:

• abaterea grosimii peretelui față de normă depinde de metoda de producție, astfel încât pentru produsele laminate fără sudură grosimea metalului nu trebuie să difere de la datele din interval cu mai mult de + 12,5% sau -15%, conducta electrică sudată - ± 10%, iar pentru tragerea la rece - %;
• în special conformitatea cu forma afectează lucrarea sub sarcină, astfel încât abaterea unghiului dintre pereți să nu depășească ± 1,5 °;
• curbura maximă nu trebuie să depășească 1 mm pe 1 m lungime, acest parametru este ușor de verificat cu propriile mâini;

În plus, se introduc restricții cu privire la parametri precum cravată (implicită de concavitatea laturilor), lungimea produsului finit etc.

Cerințele actuale de reglementare

Dacă în trecut principalele caracteristici ale conductelor pătrate și rectangulare au fost normalizate prin documente diferite, atunci GOST 2003 a combinat dimensiunile acestor două tipuri de secțiuni. Acest lucru facilitează oarecum lucrul cu documentul.

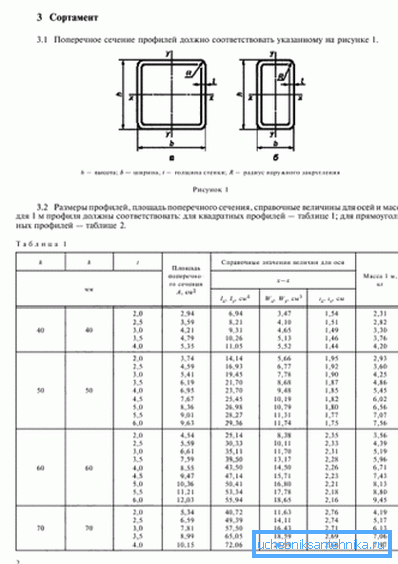

GOST 30245-03 pe țeavă sortiment de oțel rectangular format din 2 mese din 1 prezintă diferite conducte de secțiune transversală pătrată, iar în data de 2 - pentru dreptunghiular.

În comparație cu documentele de mai sus, dimensiunile variază ușor:

• pentru o secțiune pătrată, dimensiunile minime sunt de 40x40 mm, iar dimensiunile maxime sunt 300x300 mm;
• în cazul unui dreptunghi, dimensiunile sunt cuprinse între 50 x 25 mm și 400 x 200 mm.

În ceea ce privește lungimea, conform GOST 30245-2003, aceasta poate fi egală cu 6,0, iar maximul este stabilit la 13,0 m (dar numai cu consimțământul clientului). Pentru producția în masă se utilizează o gamă de dimensiuni de 6,0 - 12,0 m.

Diferența față de standardele din anii precedenți este, de asemenea, vizibilă în cerințele privind geometria. Se acordă atenție și rezistenței sudurii, regulilor de marcare, depozitare etc.

Criterii de selecție

Este important să puteți lucra cu mixul de produse. Adică, cunoscând scopul structurii și având la dispoziție o masă cu dimensiuni standard (precum și caracteristicile statice ale secțiunii), trebuie să puteți alege opțiunea pe care o doriți. Și dacă, în cazul unei conducte de alimentare cu apă sau de canalizare, a avut o importanță decisivă, în cazul unei conducte de profil, trebuie să se acorde atenție rezistenței structurale, prețul fiind, de asemenea, luat în considerare.

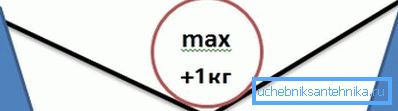

Principala cerință este că este permisă numai deformarea elastică (adică, după aplicarea încărcăturii, structura se va întoarce în poziția inițială, iar prin aplicarea pe termen lung, deformarea nu va crește). În cazul în care calculul se efectuează independent, trebuie să se țină seama de natura deformării (îndoire, compresiune axială, torsiune); conductele GOST vor fi necesare pentru a determina caracteristicile statice ale secțiunii.

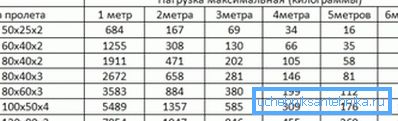

Este puțin probabil ca cineva să vrea să calculeze designul în mod independent, și nu oricine va fi capabil să. În această situație, puteți utiliza tabelele care indică dimensiunile aproximative pentru un anumit tip de încărcare.

În concluzie

Pentru a nu fi confundat atunci când alegeți o țeavă dreptunghiulară, trebuie să înțelegeți documentația de reglementare și cel puțin să vă imaginați cel puțin condițiile de funcționare a structurii. Există o mulțime de standarde emise pentru țevi de profil, informațiile conținute în acest articol vă vor permite să le navigați.

Videoclipul din acest articol arată folosirea unei țevi în formă de cadru ca cadru pentru o structură viitoare.
