Tipuri de țevi de canalizare și conexiuni - o scurtă

La instalarea sistemului de canalizare, încălzirea și instalațiile sanitare trebuie să se ocupe de țevi din diferite materiale. Pentru ca toate lucrările să fie executate corect, trebuie să cunoașteți caracteristicile îmbinării țevilor și ale principalelor lor tipuri.

Clasificarea tuburilor

În această întrebare, totul depinde de ce criterii se face clasificarea. De exemplu, în funcție de condițiile de lucru, se pot distinge sistemele de presiune și fără presiune.

Dar este mai rezonabil să se facă o clasificare pe material, se disting astfel de tipuri de țevi:

• plastic, În general, PVC-ul este utilizat pentru apele uzate, iar pentru instalarea sistemelor de încălzire se utilizează polipropilenă (PP). Detaliile privind modul de conectare a țevilor din plastic pentru canalizare sunt discutate mai jos;

• metal. Țevi de oțel sunt populare atunci când se instalează instalații sanitare, fonta este utilizată pentru sistemele de drenaj, există, de asemenea, țevi din cupru și alamă;
• Metal plastic - între straturile de plastic există un strat de aluminiu;

• Ciment azbest, pentru canalizare nu este practic utilizat;
• fibra de sticla.

Metode de andocare prin țevi

Puteți evidenția mai multe metode de bază care se utilizează la instalarea conductei:

• în formă de clopot, conectarea țevilor de canalizare, cel mai adesea se realizează prin această metodă;
• sudat - are o rezistență maximă și o etanșeitate în comparație cu celelalte;
• fișele filetate cu filet sunt utilizate;
• flanșă;
• folosind fitinguri de presare;
• utilizați cleme.

Montare pe perete

Pe scurt, această metodă poate fi descrisă după cum urmează: sfârșitul unei țevi este introdus în expansiune la capătul unei alte secțiuni a conductei; În priză există un inel de etanșare, care este deformat și garantează etanșeitatea îmbinării.

Conectarea țevilor de canalizare din plastic este aproape întotdeauna realizată în acest fel. Canalizarea din casă funcționează în mod liber, astfel încât conexiunea la priză este suficientă.

În mod separat, este necesar să se menționeze conducta de polipropilenă (deși, de regulă, nu este utilizată pentru instalarea de canalizare), aici este utilizată și o îmbinare cu flacără, dar înainte de aceasta materialul este încălzit.

Datorită temperaturii ridicate, polipropilena se înmoaie și articulația este sigilată complet. Din acest motiv, poate rezista la agentul de răcire și la presiunea înaltă în sistem.

Materiale compozite și fontă

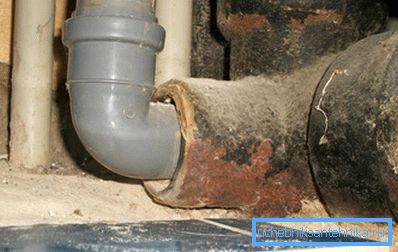

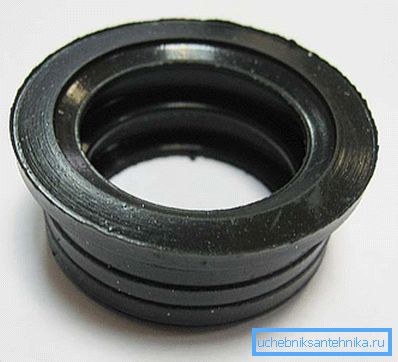

Oamenii se confruntă cu problema cum se conectează o țeavă de canalizare din fontă cu cea din plastic atunci când trebuie să schimbe o parte dintr-un sistem de canalizare veche din fontă. Se folosește, de asemenea, un flare, iar principala caracteristică este că este necesar să se utilizeze o manșetă de cauciuc pentru etanșarea articulației.

După ce clopotul este îndepărtat de resturile umplerii și etanșării, pereții săi sunt acoperiți cu un material de etanșare, apoi se introduce un inel de cauciuc și apoi numai capătul țevii de plastic. În acest sens, conducta de canalizare din fontă cu material plastic poate fi considerată completă.

Fiți atenți! Înainte de a introduce plasticul în manșetă, este de dorit să aplicați un lubrifiant sanitar. În caz contrar, puteți deteriora cauciucul.

Oferă țevi de fier de andocare

Dacă nu există nicio problemă specială cu privire la modul de conectare a conductelor de canalizare din PVC, atunci în cazul conectării conductei din fontă, secvența acțiunilor se modifică într-o oarecare măsură.

Principala diferență este în etanșarea îmbinării:

• un gol de aproximativ 30% din adâncime este înfundat cu jeleu țâșnit sau iută;
• partea rămasă a decalajului este umplută cu o soluție de etanșare (mortar de sulf sau de ciment). Este permisă folosirea plumbului pentru turnare.

Fiți atenți! În zilele noastre, procesul lung de acoperire a flarei și turnarea sa a fost înlocuit cu inele speciale de etanșare. Utilizarea lor face ca canalul de fontă să fie mai rezistent la deformare.

Dacă conectarea unei conducte de canal din plastic și fontă poate fi ușor deconectată, utilizarea unei conducte de fontă presupune o conexiune dintr-o singură bucată.

Articulație sudată

Această metodă are forță comună ridicată, dar în același timp necesită anumite abilități în domeniul metalelor de sudură. În plus, îmbinarea dintr-o singură piesă este extrem de dezavantajoasă în ceea ce privește funcționarea acesteia. Mai mult decât atât, în zona metalului de sudură este mai susceptibilă la coroziune.

Prin urmare, sudarea este rar utilizată, în principal pentru instalarea sistemelor care funcționează în regim de presiune. Adică, în cazurile în care primul loc vine la putere (instalațiile sanitare, sistemele de încălzire, se regăsesc și în sistemele vechi de canalizare).

Fiți atenți! Îmbinarea sudată nu poate fi utilizată dacă conducta are o acoperire protectoare, de exemplu galvanizată. Sub acțiunea stratului de protecție la temperaturi înalte arde doar.

Conexiune prin șurub

Acest tip de andocare este ușor de făcut cu mâinile tale, nu trebuie să ai abilități speciale.

Întreaga operațiune de andocare a 2 secțiuni constă din 2 etape:

• Mai întâi, se taie un fir la ambele capete ale conductei. Mai mult decât atât, firul poate fi tăiat nu numai pe metal, dar și pe material plastic, principalul lucru fiind că grosimea peretelui vă permite să faceți acest lucru;

• Apoi, folosind o fitingură cu un fir interior la ambele capete, este fixată. Pentru a preveni scurgerea apei prin îmbinare, puteți utiliza înfășurarea inului.

Principalul avantaj al acestei metode este ușurința întreținerii sistemului. Dacă îmbinarea este înfundată, puteți dezasambla și curăța întotdeauna secțiunea suspectă.

Fiți atenți! Singura limitare în filetare este grosimea metalului. Dacă se utilizează conducte cu pereți subțiri, conexiunea filetată este interzisă.

Utilizați flanșele

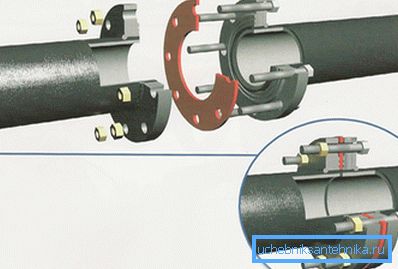

Pentru a acoperi această metodă, veți avea nevoie de 2 flanșe (discuri metalice groase), șuruburi și garnituri din cauciuc. Flanșele se pun pe capetele conductei, între ele există o garnitură de cauciuc.

Șuruburile sunt introduse în găurile de-a lungul perimetrului flanșelor și sunt strânse cu piulițe, datorită căruia se realizează etanșeitatea articulației. Prețul unei astfel de articulații este scăzut, iar abilitatea de a deconecta rapid articulația, dacă este necesar, face ca aceasta să fie destul de populară.

Flanșele pot fi sudate direct la capătul secțiunii conductei. Restul tehnologiei nu se schimbă.

Folosind fitinguri de presare

Una dintre cele mai universale căi de a asambla conducta. Vă permite să conectați 2 secțiuni fără sudură, filetare sau lipire. În acest scop, se utilizează un montaj special, care constă dintr-o parte centrală cu un fir din două laturi, inele de strângere ale garniturii și o piuliță.

Instrucțiunile pentru dispozitivul de interfață arată astfel:

• Un inel de prindere, de strângere și de strângere și un inel de etanșare sunt puse pe ambele capete ale conductei (exact în această secvență);

• capetele secțiunilor sunt introduse în fiting, piulița este înșurubată pe ea. Datorită deformării cauciucului asigură etanșeitatea articulației.

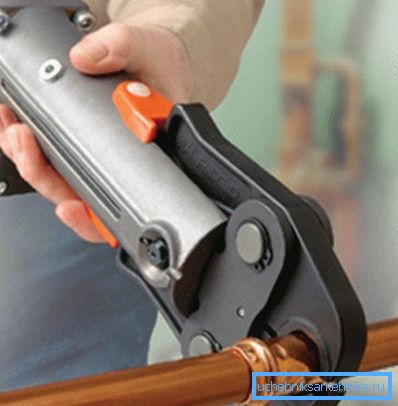

În cazurile în care este necesară îmbinarea secțiunilor unei conducte cu pereți subțiri, se utilizează o operație de presare. Clestele speciale de presare contractează zona de andocare, pereții metalici sunt deformați, ceea ce asigură o conexiune fiabilă.

Folosind cleme de furtun

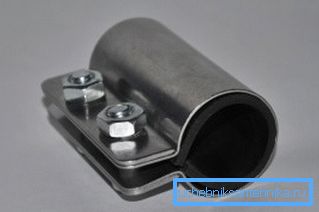

În magazinele speciale găsiți cleme de reparare - cilindri metalici cu inserție din cauciuc, tensiunea fiind creată de șuruburi. Aceste cleme pot fi utilizate cu instalarea conductei, principalul lucru nu este de a conecta secțiunile de la capăt la cap, cu deformarea lor termică, aceasta poate provoca o scurgere.

Având în vedere natura sistemului de canalizare, acesta oferă un nivel acceptabil de forță comună.

Clemele sunt aproape singura cale de ieșire când trebuie să conectați rapid conducta de profil, de exemplu, din secțiunea pătrată. Sudarea va dura prea mult timp și pur și simplu nu există alte modalități de a acoperi.

Rezumând

Într-un articol este dificil să se ia în considerare subtilitățile dispozitivului pentru toate tipurile de conexiuni de conducte. Cu toate acestea, metodele prezentate pot fi utilizate pentru instalarea sistemelor de canalizare, încălzire și instalații sanitare. Sub rezerva respectării tehnologiei, îmbinările vor fi sigilate și vor dura mai mult de un deceniu.

Videoclipul din acest articol prezintă un exemplu de conectare a țevilor de canalizare cu diametre diferite.
