Tub pătrat - material universal de construcție

Profilul de conducte are o serie de caracteristici utile care se extind într-o oarecare măsură în scopul utilizării acestuia în comparație cu o secțiune circulară. În special, suprafața plană ușurează utilizarea acesteia pentru instalarea diferitelor structuri. De asemenea, datorită formei sale, procesul de conectare a elementelor individuale în structuri complexe este facilitat.

Informații generale

O astfel de conductă poate fi produsă atât din oțel, cât și din plastic, de exemplu din PVC.

Materialul determină în mare măsură domeniul de aplicare a produselor laminate, astfel de opțiuni sunt posibile:

• oțel de această formă nu este potrivit pentru organizarea sistemului de alimentare cu apă sau de încălzire. Dar poate fi folosit pentru a crea cadre din țevi din diferite secțiuni și chiar pentru a face mobila cu mâinile tale. O secțiune relativ mică poate fi folosită pentru a bloca deschideri mari, în acest scop se fabrică zăbrele, iar dimensiunile mari pot fi folosite ca elemente care poartă, de exemplu, coloane;

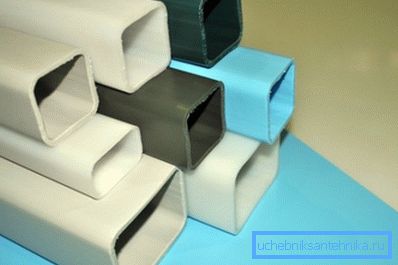

• Părțile din plastic de tip pătrat, bineînțeles, nu au rezistența unui metal, de aceea zona de utilizare este limitată de sarcina admisă. De exemplu, tubulatura din plastic poate fi utilizată pentru sistemele de udare a mamelonului la fermele de păsări. Rafturile de garduri din plastic pot fi fabricate dintr-o dimensiune standard mai mare, ca canale de cablu, canale de aer etc.

Utilizarea oțelului laminat în ASG

Utilizarea unei astfel de conducte în construcția industrială este oarecum diferită de construcția unui individ. În primul rând, scara sarcinilor și sarcina asupra structurii. Având în vedere popularitatea produselor laminate, este mai important să se detalieze cerințele de reglementare și utilizarea acestora.

Documentele de reglementare

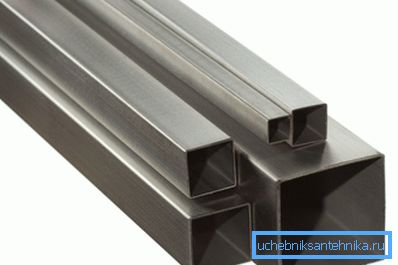

GOST pentru țevi pătrate conține cerințele de bază pentru dimensiunile geometrice, toleranțele pentru acestea și dimensiunile standard sunt indicate în sortiment.

Situația cu documentele de reglementare diferă în funcție de material:

• pentru conducta de oțel se pot distinge trei standarde principale: GOST 8639-68, GOST 8639-82 și GOST 30245-2003. Ultimul document combină informațiile de bază nu numai în secțiunea pătrată, dar și în secțiunea dreptunghiulară. În aceleași documente puteți găsi greutatea pe metru a unei țevi pătrate;

• în ceea ce privește țevile din plastic, ca atare, nu există documentul de reglementare pentru acestea. Prin urmare, este necesar să se bazeze mai mult pe informațiile producătorilor.

Utilizarea conductei de profil

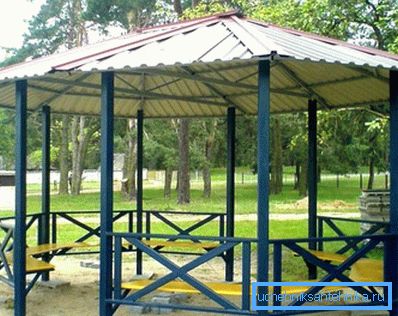

În construcții individuale, se folosesc de obicei mici dimensiuni. În acest caz, domeniul său de aplicare este limitat la cadrul conductelor sub seră sau rafturi pentru instalarea gardului. În același timp, sarcina pe ea este relativ mică, astfel încât greutatea unei țevi pătrate nu joacă un rol important.

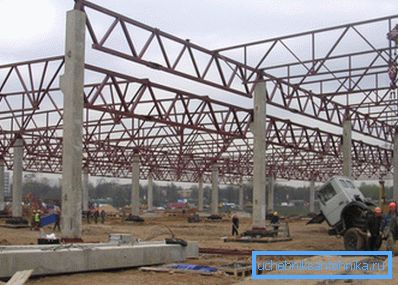

În construcția industrială, un astfel de material permite de câteva ori reducerea timpului petrecut pentru construcția de structuri. Este deosebit de important faptul că acesta poate fi utilizat pentru a acoperi spanile semnificative. Această tehnică este utilizată pe scară largă, de exemplu, când spanele sunt blocate în magazine industriale, hipermarketuri și alte facilități la scară largă.

Singura problemă în acest caz este masa conductei pătrate, dacă blocați pur și simplu o deschidere mare cu o conductă lungă, se va prăbuși numai sub propria greutate. Prin urmare, pentru suprapunerea marilor deschideri se face ferma.

Conducte pentru conducte

Orice fermă este alcătuită din elemente cum ar fi o centură (superioară și inferioară) și o strângere. Pe lângă profilul conductei, ele pot fi realizate din grinzi, colțuri și alte produse laminate. Dar fermele din produse laminate sunt mult mai convenabile pentru fabricare, în timp ce greutatea structurii rămâne mică (poate fi determinată de GOST).

Ferma poate fi clasificată în funcție de formă, există astfel de tipuri:

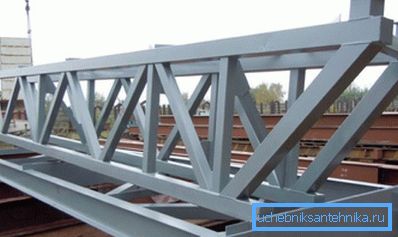

• cu curele paralele;

• sub forma unui triunghi. Un trotuar triunghiular poate fi folosit, de exemplu, ca bază a unui sistem de bare;
• trapezoidală;

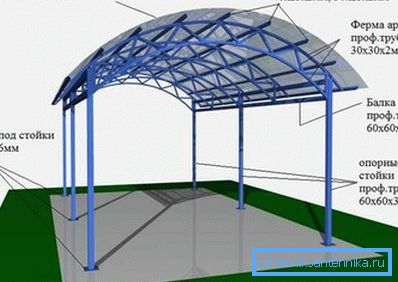

• Arch.

Fiți atenți! Pentru a crea o structură arcuită, aveți nevoie de un bender pentru țevi. Instrucțiunile pentru utilizarea sa sunt extrem de simple - suficient pentru a întinde conducta între role. Este mai bine să nu îndoiți rularea profilului manual, riscul de răsturnare fiind mare.

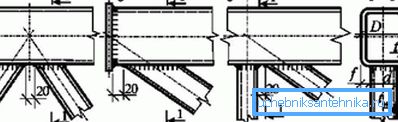

În fabricarea unei atenții speciale ar trebui să se acorde atenție nodurilor de fermă de la o conductă pătrată. Geometria nodurilor afectează puternic funcționarea structurii sub sarcină.

Caracteristicile unităților de asamblare

Un nod este un punct în care se întâlnesc cel puțin 3 secțiuni ale unei conducte.

Cele mai frecvent utilizate metode de asociere:

• prin sudare;

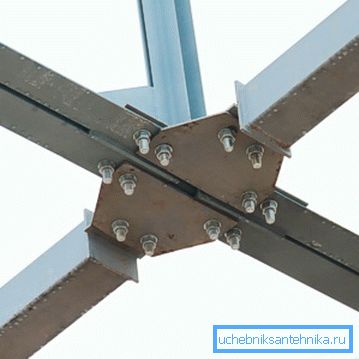

• folosind șuruburi sau nituri;

• în plus, puteți utiliza tricoturi de armare;
• este permis să folosească brațele de expansiune, sprijină consolidarea nodului.

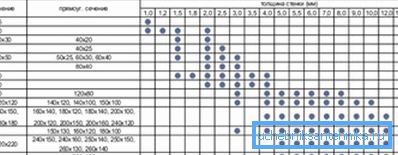

Este permisă combinarea elementelor fermei ca aplecare și suprapunere. În același timp, mărimea standardului contează, dimensiunile unei țevi pătrate pot fi învățate dintr-o gamă.

Fiți atenți! În cazul unei îmbinări sudate, poate fi utilizată suplimentar o garnitură metalică dacă grosimea peretelui este insuficientă. În caz contrar, metalul poate fi ars.

La asamblarea unei unități este deosebit de important să nu se deplaseze elementele individuale în funcție de poziția lor de proiectare. Axele centurii și bretelele ar trebui să se intersecteze într-un punct, numai în acest caz ambele brațe vor fi încărcate uniform.

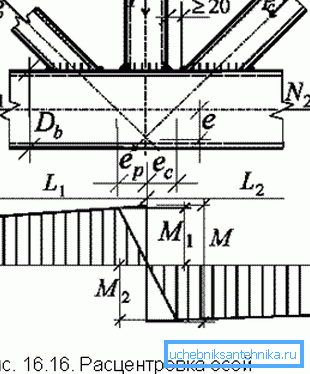

Cu toate acestea, există excepții de la această regulă. De exemplu, în cazul utilizării diferitelor mărimi în bretele sau dacă există restricții datorate geometriei centurii, este permisă centrarea nodului. Influența centrării este vizibilă în graficul momentelor, iar greutatea țevilor pătrate a fost luată în considerare la construirea acesteia.

Separat, este necesar să se menționeze îmbinările de consolidare. În acest scop se poate utiliza șuruburi. În cazul șuruburilor, șuruburile cu rezistență ridicată sunt utilizate pentru îmbinarea tensionată și sunt fabricate din oțel carbon pentru compresie.

Fiți atenți! În cazul îmbinării cu flanșă a conductelor, este necesară creșterea rigidității flanșei în zona întinsă. Pentru a face acest lucru, puteți consolida pur și simplu coaste, prețul unei astfel de soluții este minim, iar designul este garantat să nu se prăbușească sub sarcină.

La sfârșit

Profilul conductelor este un material de construcție versatil. Datorită caracteristicilor sale geometrice, aceasta poate fi aplicată pe scară largă nu numai individual, ci și în construcții industriale. Articolul se concentrează pe utilizarea oțelului laminat în construcții.

Videoclipul din acest articol prezintă un exemplu de utilizare a unei țevi pătrate în construcții individuale.
